Указания по монтажу 4
41
Оставляем за собой прав о на изменения!
Инструкция по монтажу, эксплуатации и техническому обсл уживанию U012-24/24 K/28 K и U014-24/24 K • Издание 09/2003
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
Замена кабеля подключения к электросети
При замене сетевого кабеля нужно использовать провод с
таким же кодом.
! Провести к сетевому подключению Y2.
! Вставить сетевой кабель в съемные клеммы.
! Вынуть провод от подключения Y2 и вместе с другими
проложить далее согласно позициям и цвету. Вставной
контакт кабеля заземления должен быть введен в кон-
такт GND1.
Подключение комнатного термостата (RT) с
позициями включения/выключения
! Соединительный кабель подвести к клеммной колодке
Y1 и подключить.
! Проверить, стоит ли перемычка JP2 в положении "RT"
(заводская настройка), если нет, то установить в это
положение.
Подключение комнатного термостата (OT) с
плавной регулировкой (модулированного)
! Соединительный кабель комнатного термостата
подвести к клеммной колодке Y1 и подключить.
! Переставить перемычку JP2 в положение "OT".
! При многодиапазонном температурном регулировании
нельзя устанавливать термостат с плавной регулиров-
кой и с реле времени.
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Замену кабеля подключения к электросети
могут осуществлять только специалисты,
уполномоченные фирмой Будерус.

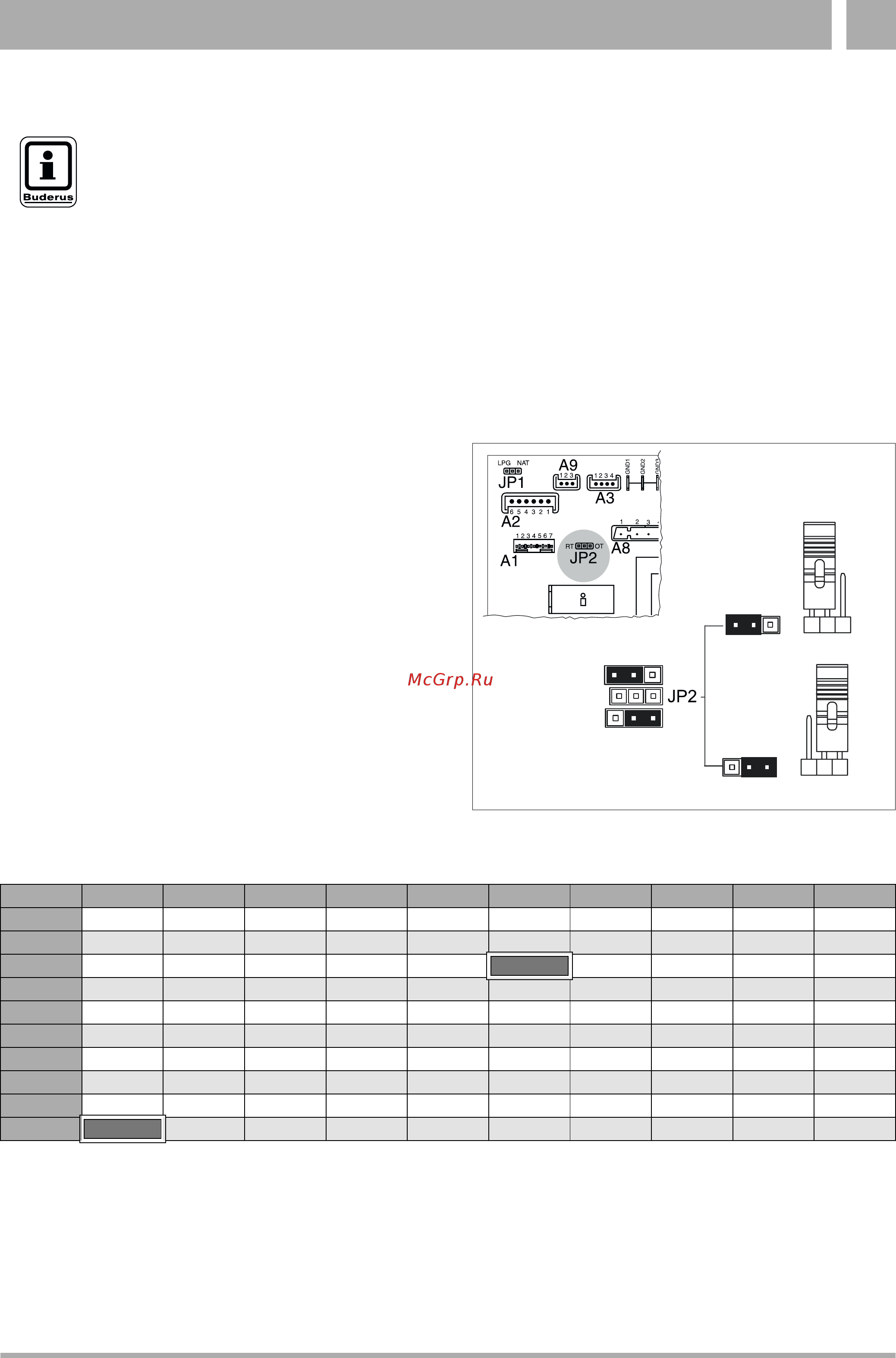

Рис. 37 Подключение комнатного термостата с
позициями включения/выключения (RT) или
сплавной регулировкой (OT)
RT
OT
OT
RT
T, °C 0 1 2 3 4 5 6 7 8 9
0 32755 31137 29607 28161 26795 25502 24278 23121 22025 20987
10 20003 19072 18189 17351 16557 15803 15088 14410 13765 13153
20 1257112019 11493 10994 10519 10067 9636 9227 8837 8466
30 8112 7775 7454 7147 6855 6577 6311 6057 5815 5584
40 5363 5152 4951 4758 4574 4398 4230 4069 39153768
50 3627 3491 3362 3238 3119 3006 2897 2792 2692 2596
60 2504 2415233022492171 2096 2023 1954 1888 1824
70 1762 1703 1646 1592 1539 1488 1440 1393 1348 1304
80 1263 1222 1183 1146 1110 1075 1042 1010 979 949
90 920 892 865 839 814 790 766 744 722 701
Таб.6 Таблица сопротивлений (Ом) температурного датчика на подающей линии системы отопления (SR) и
температурного датчика горячей воды (SS) в зависимости от температуры
Соотношение между температурой (°C) и номинальным сопротивлением (Ом) тем п ературного датчика отопления (SR) и
температурного датчика горячей воды (SS).
Пример: При 25°C номинальное сопротивление составляет 10067 Ом. При 90 °C номинальное соп ротивление составляет 920 Ом.
