12
Оставляем за собой право на изменения!
Инструкция по монтажу, эксплуатации и техническому обслуживанию U012-24/24 K/28 K и U014-24/24 K • Издание 09/2003
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
Технические характеристики и размеры3

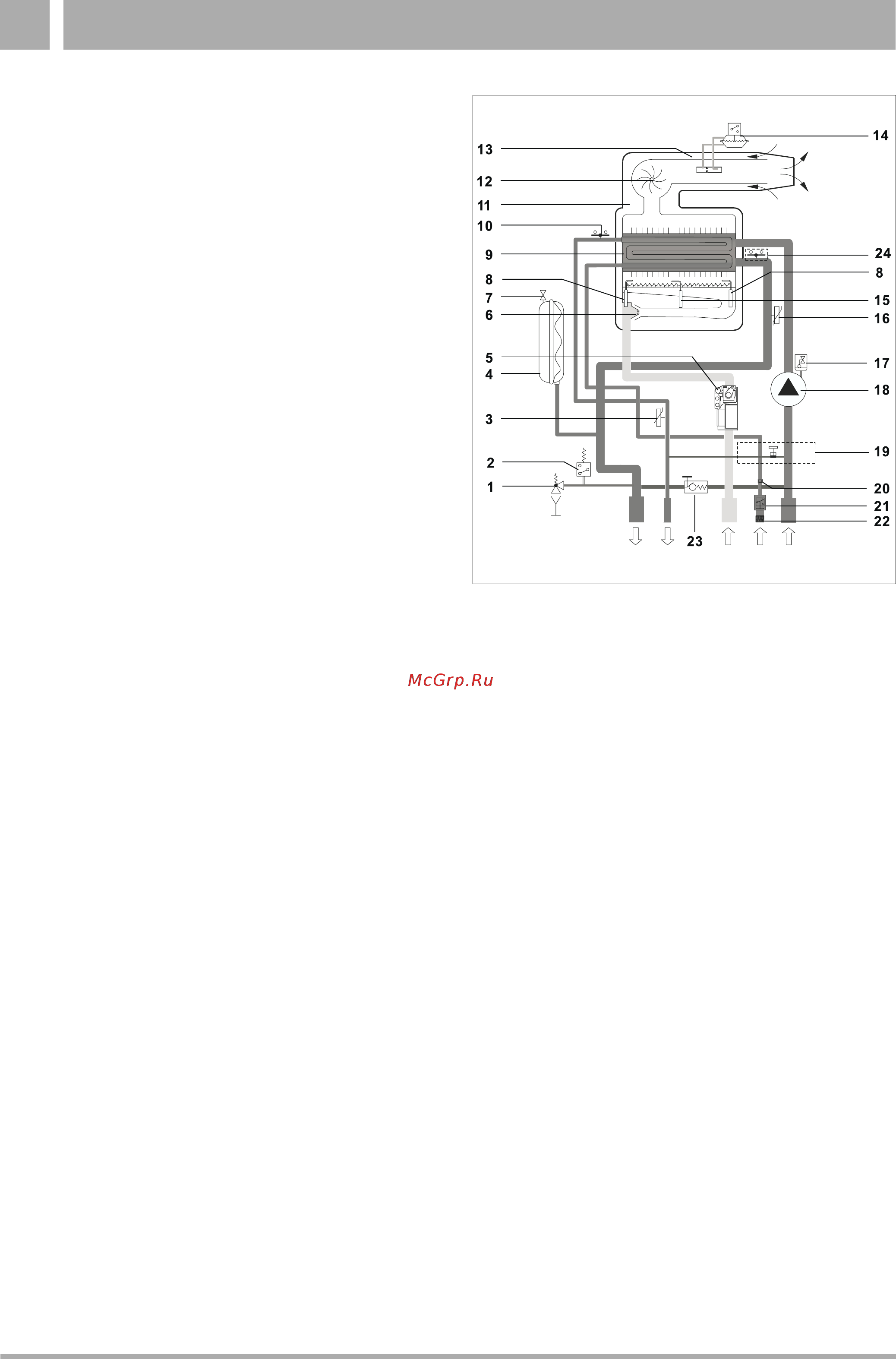

Поз. 1: предохранительный клапан отопительного
контура
Поз. 2: предохранительное устройство контроля
количества воды
Поз. 3: датчик температуры горячей воды
Поз. 4: расширительный бак
Поз. 5: газовая арматура
Поз. 6: форсунки горелки
Поз. 7: вентиль для заполнения расширительного бака
Поз. 8: запальный электрод
Поз. 9: бивалентный теплообменник
Поз. 10: предохранительный ограничитель
температуры
Поз. 11: герметичная камера сгорания, защищенная от
доступа воздуха из помещения
Поз. 12: вентилятор дымовых газов
Поз. 13: концентрический дымоход (труба в трубе)
Поз. 14: дифференциальное реле давления
Поз. 15: ионизационный электрод
Поз. 16: датчик температуры подающей линии
Поз. 17: автоматический воздушный клапан
Поз. 18: циркуляционный насос
Поз. 19: кран для заполнения (кроме французской версии)
Поз. 20: регулятор расхода горячей воды
Поз. 21: реле воды
Поз. 22: фильтр для холодной воды
Поз. 23: перепускной клапан
Поз. 24: предохранительный ограничитель
температуры (только для Польши)
Рис. 4 Logamax U012-24 K – Logamax U012-28 K
VK AW GAS EK RK
VK
=
подающая линия котла
AW
=
выход горячей воды
GAS
=
подключение газа
EK
=
вход холодной воды
RK
=
обратная линия котла
