32
Оставляем за собой право на изменения!
Инструкция по монтажу, эксплуатации и техническому обслуживанию U012-24/24 K/28 K и U014-24/24 K • Издание 09/2003
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
Указания по монтажу4
Пример (рис.26)
Канал прямой подачи воздуха для горения проходит через
наружную стену, отвод дымовых газов - через крышу.
Максимально-допустимая потеря давления:
50 Па (Logamax U012-24 – U012-24 K)
60 Па (Logamax U012-28 K)
Пример (рис.27)
Каналы прямой подачи воздуха для горения и отвода
дымовых газов проходят через одну и ту же наружную
стену.
Максимально-допустимая потеря давления:
50 Па (Logamax U012-24 – U012-24 K)
60 Па (Logamax U012-28 K)
Расчет потерь давления на участках подачи
воздуха для горения и отвода дымовых газов
При расчете потерь давления необходимо учитывать
следующие значения:
– Потеря давления на участке трубопровода длиной
один метр и Ø 80 мм (для приточного воздуховода
и канала дымовых газов) составляет 2 Па.
– Потеря давления в каждом отводе 90° (Ø 80 мм, R = D)
с большим радиусом составляет 4 Па.
– Потеря давления на горизонтальном участке подклю-
чения приточного воздуховода Ø 80 мм, L = 0,5 м
составляет 3 Па.
– Потеря давления на горизонтальном оголовке дымо-
хода Ø 80 мм, L = 0,6 м составляет 5 Па.
– Потеря давления на двух отводах 90° с большим ра-
диусом (Ø 80 мм с двумя хомутами и манжетами)
составляет 10 Па.

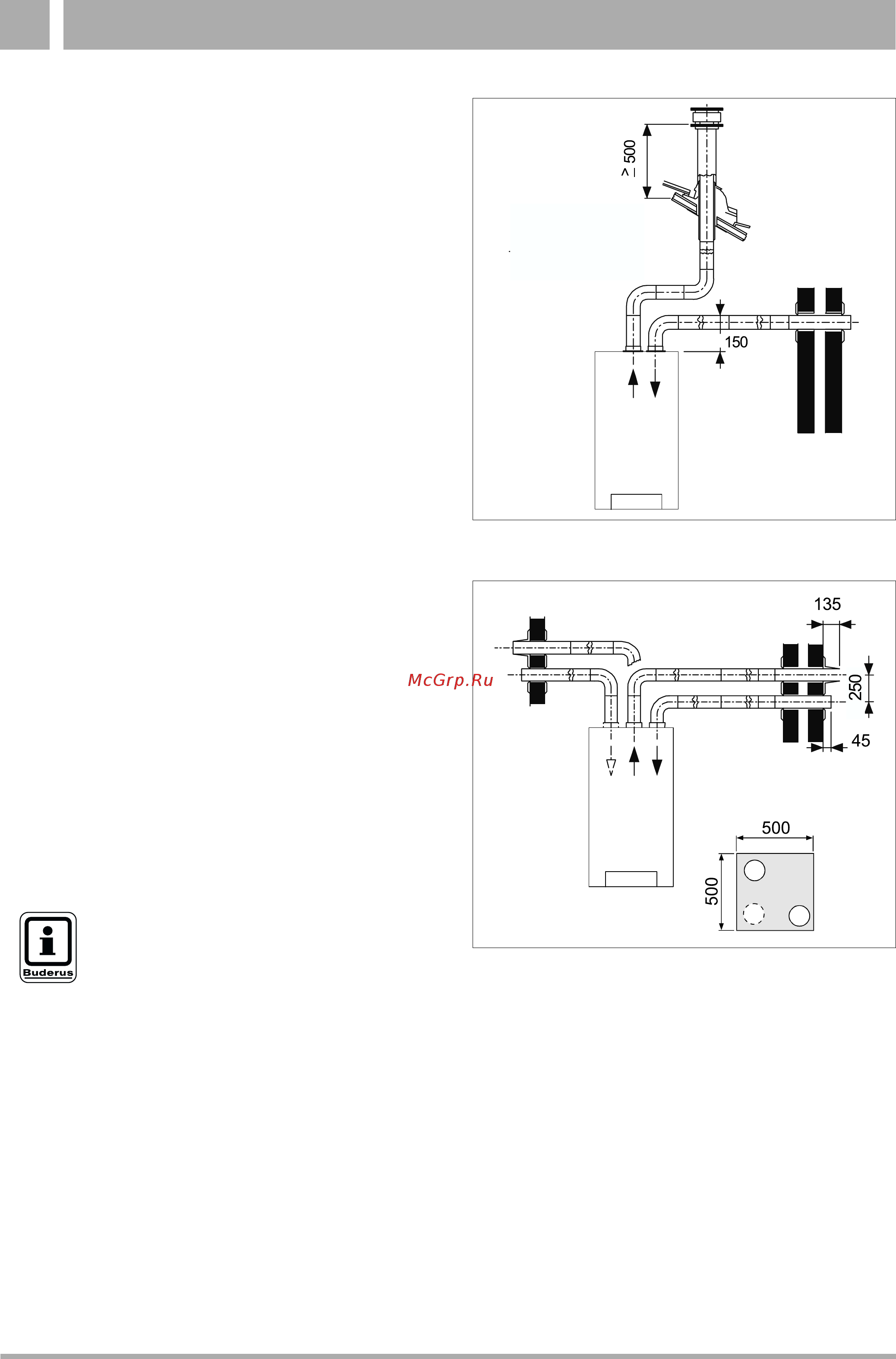

Рис. 26 Канал прямой подачи воздуха для горения
проходит через наружную стену, отвод
дымовых газов - через крышу (размеры в мм)
Рис. 27 Каналы прямой подачи воздуха для горения и
отвода дымовых газов проходят через одну и
ту же наружную стену (размеры в мм)
H мин.=
мм
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Эти значения относятся к неэластичным
игладким каналам для отвода дымовых
газов, производства фирмы Будерус.
