Buderus Loganova Е 1306 DN 100 [10/60] Монтаж 3
![Buderus Loganova Е 1306 DN 100 [10/60] Монтаж 3](/views2/1423037/page10/bga.png)
Монтаж3
10
Оставляем за собой право на изменения!
Инструкция по монтажу и пуску в эксплуатацию. Блок-ТЭС Loganova • Издание 03/2001
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
3.4 Транспортировка оборудования
Мы рекомендуем два варианта переноса модуля:
– Подъем модуля с помощью крана на двух ремнях,
проложенных под рамой основания (рис. 4; пред-
почтительный вариант).
aОПАСНОСТЬ!
Людям запрещается находиться под поднятым
краном модулем.
Грузоподъемные средства следует содержать в
надлежащем порядке!
– Перенос с помощью крана и тросов, которые крепятся к
четырем дополнительным транспортным петлям.
JУКАЗАНИЕ!
Транспортные петли поставляются по заказу и
прочно прикручиваются сбоку к раме модуля (рис.
5). Для того, чтобы внести модуль в поме-щение,
можно демонтировать установленный на заводе
короб с вентилятором, расположен-ный на
задней стенке модуля.
AВНИМАНИЕ!
При транспортировке модуля вилочным погруз-
чиком или каким-либо другим видом транспорта
необходимо предусмотреть соответствующие за-
щитные устройства во избежании повреждения
модуля.

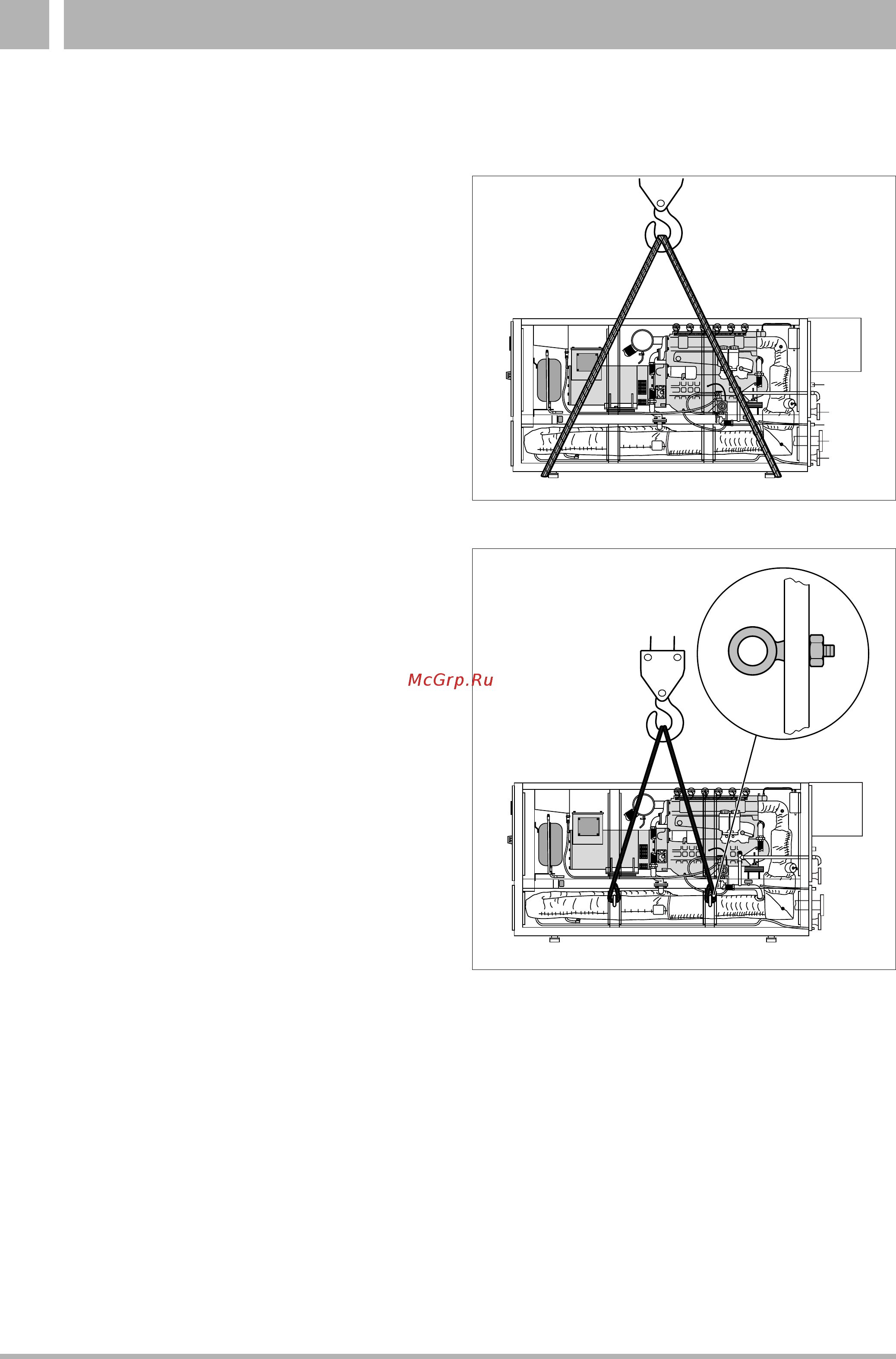

Рис.4 Перенос с помощью крана и рем ней
Рис.5 Перенос с помощью крана и тросов
Дополнительно требуются четыре транспортные
петли
