Монтаж3
16
Оставляем за собой право на изменения!
Инструкция по монтажу и пуску в эксплуатацию. Блок-ТЭС Loganova • Издание 03/2001
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
3.11 Подключение системы маслоснабжения
3.11.1 Серийно устанавливаемые приборы
автоматики системы маслоснабжения
Модули блок-ТЭС оснащены автоматическими регулято-
рами подачи масла и приборами контроля минимального
и максимального уровня.
Для поддержания постоянного уровня масла, в верхней
части модуля имеется дополнительный стальной бак для
свежего масла емкостью 70 литров, из которого масло по-
ступает в двигатель.
3.11.2 Указания по монтажу дополнительной
внешней системы маслоснабжения
l Подключить к модулю маслопроводы свежего и от-
работанного масла маслостойкими металлическими
шлангами, в соответствии с присоединительными
размерами, приведенными в главе 2 (изоляция кор-
пусного шума).
l Все маслопроводы свежего и отработанного масла до
места подключения к модулю должны быть изготовле-
ны из прецизионных стальных труб в соответствии с
нормами DIN 2391.
l Трубопроводы для спуска воздуха и опорожнения ре-
зервуара для хранения масла изготавливаются из
резьбовых труб из черной стали в соответствии с
нормами DIN 2440.
AВНИМАНИЕ!
Из-за содержания присадок в смазочный маслах
для газовых двигателей нельзя использовать
медные трубы и трубы из оцинкованной стали.
l Для удаления отработанного масла из двигателей про-
ложить общий трубопровод, по которому оно насосом
закачивается в емкость для отработанного масла.
Насос следует подключить так, чтобы была возмож-
ность опорожнить как емкость с отработанным маслом,
так и опорожнит ь и наполнить масляные ванны двига-
телей при замене масла.
JУКАЗАНИЕ!
На установках с тремя или более модулями мы
рекомендуем применять резервуары для свежего
и отработанного масла емкостью 1000 литров.
UЭКОЛОГИЯ!
Резервуар для хранения масла должен иметь
двойные стенки. При использовании емкостей с
маслом соблюдайте правила хранения смазоч-
ных веществ.

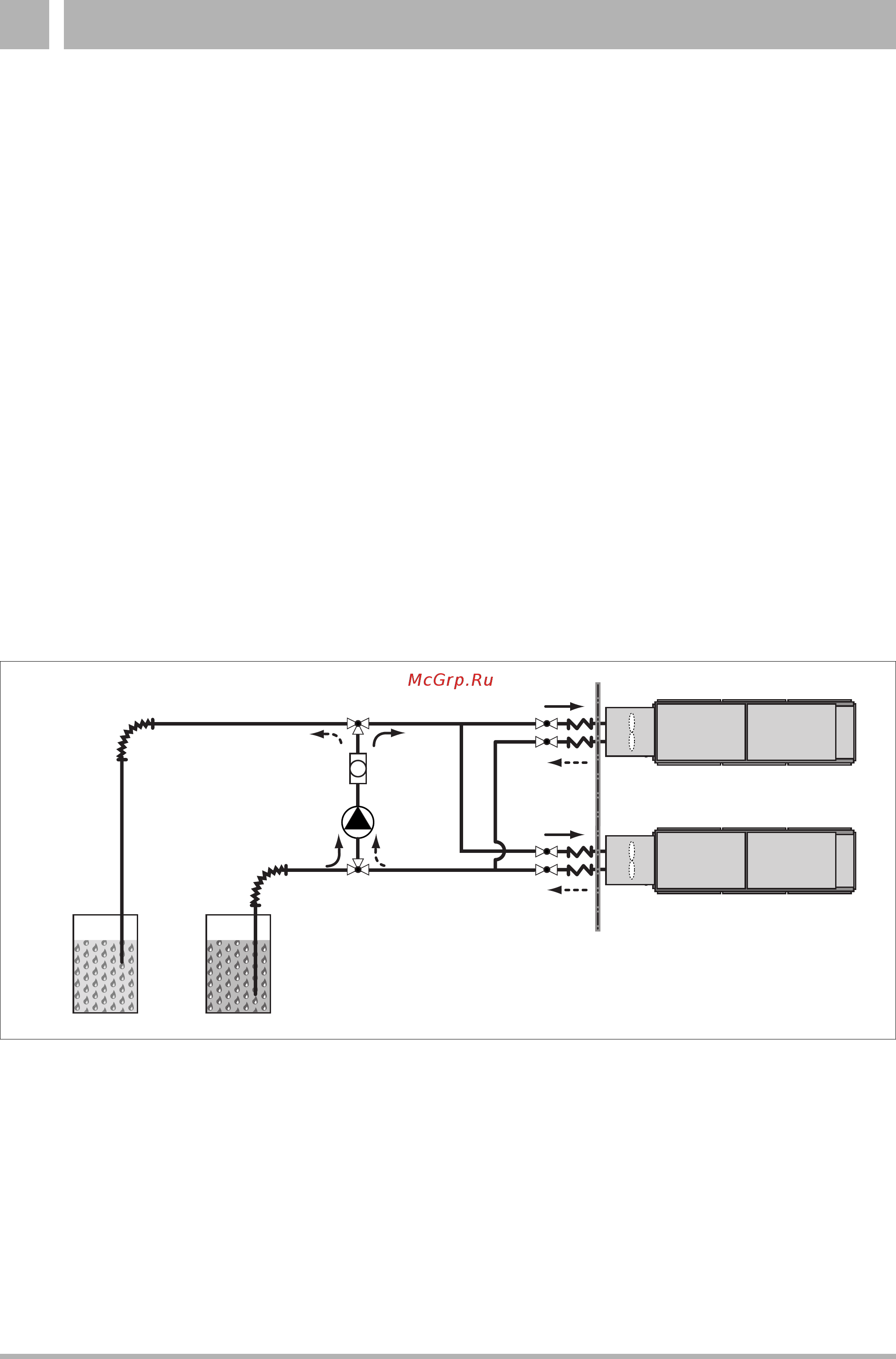

Экспликация к рис. 10
Поз. 1: смот ровое стекло
Поз. 2: масляный насос
Поз. 3: емкость для свежего масла
Поз. 4: емкость для отработан ного масла
Рис. 10 Пример дополнительн ой внешней системы маслоснабжени я (вариант для одного или двух модулей блок-ТЭС!)
1
2
34
Предоставляется заказчиком
В комплекте мо дуля
