Инструкция по монтажу и пуску в эксплуатацию. Блок-ТЭС Loganova • Издание 03/2001
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
3.8 Внешние подключения модуля блок-ТЭС (технологическая схема)
Экспликация к рис. 9
Компоненты схемы
Поз. 11 Предохранительн ый клапан (горячая вода)
Поз. 12 Насос системы от оп ления
Поз. 13 Регулирования те мпературы обратной воды
Поз. 14 Обратн ая линия системы отопления
Поз. 15 Подающая линия системы отопления
Поз. 21 Предохранительный клапан (охлаждающая жидкость
двигателя)
Поз. 22 Маслоохладитель
Поз. 23 Насос охлаждающей жидкости
Поз. 24 Мембранный расширительный бак
Поз. 25 Теплообменник охлаждающ ей жидкости
Поз. 31 Теплообменник выхлопных газов
Поз. 32 Шумоглушитель выхлопных газов
Поз. 33 Слив конденсата
Поз. 34 Канал выхлопных газов
Поз. 35 Катали затор
Поз. 4ямбда -регулирующий к лапан (контроль оксидов )
Поз. 42 Электромагн итн ый клапан
Поз. 43 Электромагн итн ый клапан с регулятором нулевого
давления
Поз. 44 Подключение газа
Поз. 45 Газовый фильтр
Поз. 46 Термический п редохран ительный клапан
Поз. 51 Дополнительный резервуар смазочного масла (свежее
масло)
Поз. 52 Автоматика долива с индикатором у ровня
смазочного масла
Поз. 53 Отвод смазочного масла (отработанное масло)
Поз. 54 Подающая линия смазочного масла (свежее масло)
Поз. 61 Обратная линия смазочного масла (после
маслоотделителя)
Поз. 62 Вентиляция картера двигателя
Поз. 63 Маслоотделитель
Поз. 64 Воздух для сжигания топлив а
Поз. 65 Воздушный фильтр
Поз. 66 Газовоздушный смеситель
Поз. 67 Генерат ор
Поз. 68 Сборный коллектор выхлопных газов
Поз. 69 Двигатель
Поз. 70 Регулятор скорости вращ ен ия и дроссель-клапан
Точки измерений
EIA Контроль показаний генератора
ES Управление мощностью генератора
LS Управление уровнем заполнения
LZA– Контроль минимального уровня заполнения
P Давление
PC Регулирование давления
PI Индикация давления
PO Оптическая индикация давления
PZA– Отключение при минимальном давлении
PZA+ Отключение при максимальном давлении
SC Регулятор скорости вращения
STB Предохранительный ограничитель температуры
SZA– Частота вращения ниже минимальной
T Температура
TC Регулирование температуры
TI Индикация температуры
TZA+ Контроль температуры обмотки генератора
XC Лямбда-зонд

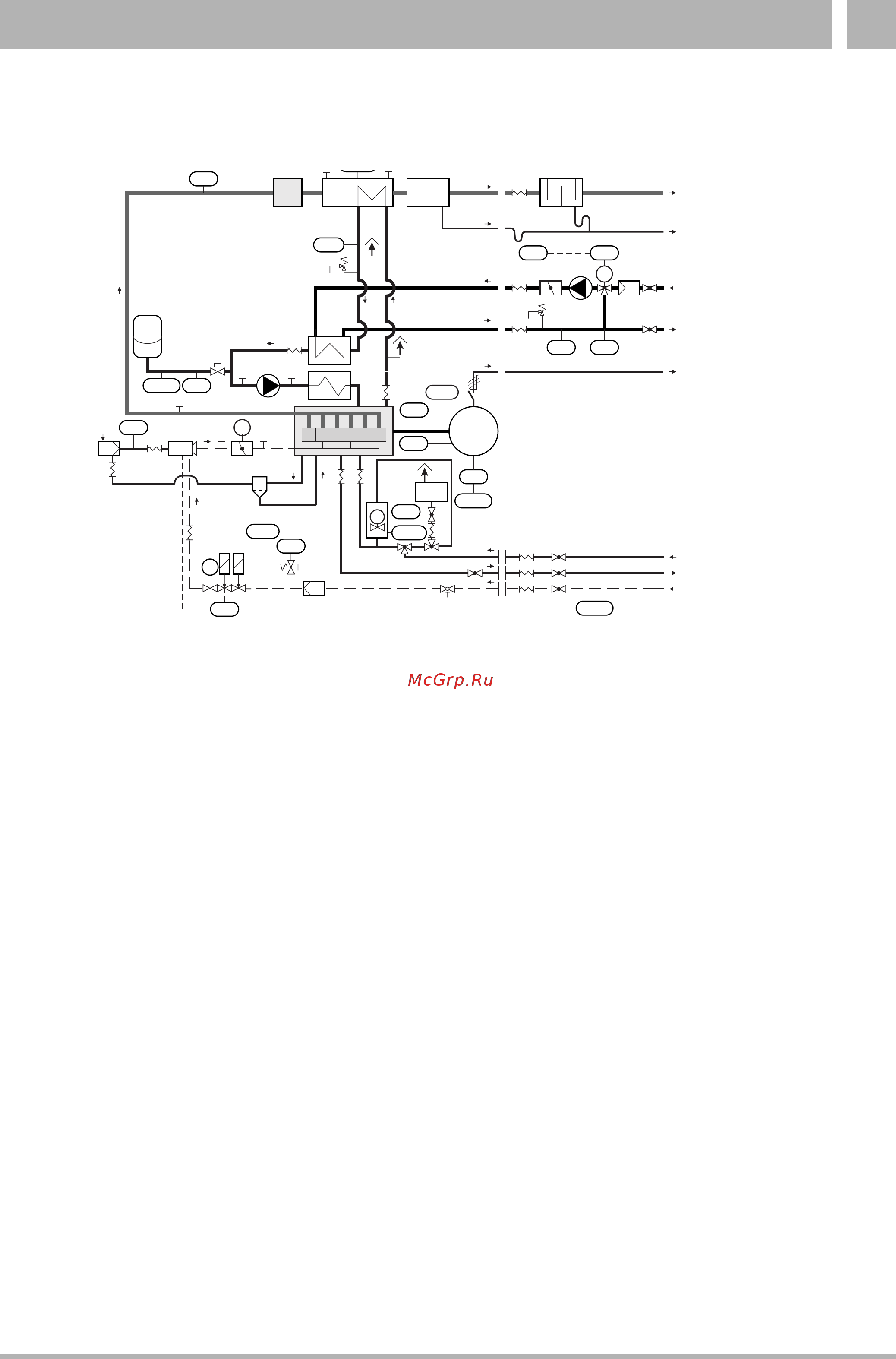

Рис.9 Технологическая схема модуля блок-ТЭС с возможными внешними подключениями
PI
LS
LZA-
XC
TZA+
P/T
P/T
STB
TC
TI
M
PI
TI
G
3~
EIA
TZA+
ES
SC
SZA-
M
PP
P
P
PZA-
M
PC
PO
PZA-
PI
P/T
PZA+
12
13
14
15
21
22
23
24
25
31
35
70
32
32
33
34
61
62
63
64
65
66
67
68
69
11
46
44
53
54
41
42
45
43
51
52
Предоставляется заказчико м
Выхлопные газы
Конденссат
Электросет ь
400 В / 50 Гц
Топливо
Смазочное м асло
Отопление
В комплекте модуля
