4.3.3 Индикация и изменение даты /времени
l Вызов
меню выбора функционал ьной кнопкой F5.
Выбор поля п ростым подчеркиванием (рис. 25).
l Выбрать поле:
Выбрать нужную позицию (например, дату), переме-
щая пунктирную линию кнопками со стрелками 4 или 6
(рис. 26).
l
Для подтверждения выбора
нажать кнопку E (рис.
26).
Выбор значения (день) над двойным подчеркиванием
(рис. 27).
l Выбрать значение:
Увеличить или уменьшить значение (над двойным
подчеркиванием) кнопками со стрелками 2 или 8.
l Для подтверждения выбранного значения (текущей
даты) нажать кнопку E.
JУКАЗАНИЕ:
Далее производится установка месяца.
Изменение и/или подтверждение месяца и года
происходит аналогичным образом.
После подтверждения последней цифры (года)
кнопкой E вновь появится метка выбора поля
(простое подчеркивание даты).
Сброс значения
l Сброс выбранного значения (изменения) произво-
дится кнопкой C.
l Еще раз установите значение, как описано выше.
Изменить поле выбора
l Возврат кнопкой C, до появления метки выбора поля
(простое подчеркивание).
l Выбор поля и выбор (изменение) значения прове-
дите, как описано выше.
Закрыть меню
l Возврат к основному изображению при повторном
нажатии кнопки C.

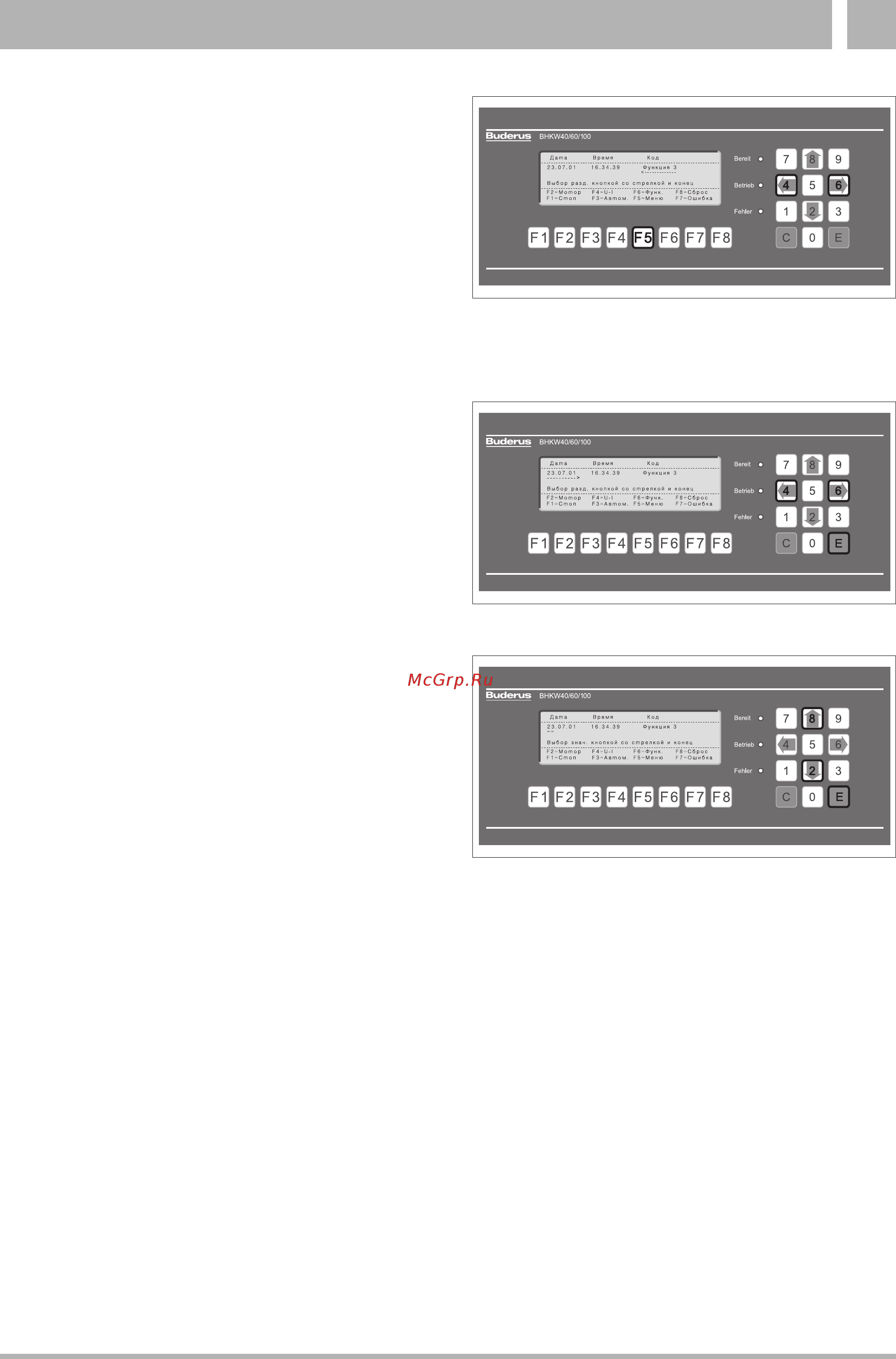

Рис.25 Вызов меню выбора функциональной кнопкой F5.
Выбор даты или времени осуществляется переме-
щением пунктирной линии кнопками со стрелками 4
(или 6) влево (или вправо)
Рис.26 Подтверждение выбора поля (даты) кнопкой E
Рис.27 Выбрать значение (день) кнопками со стрелками 2 или
8 и подтвердить кнопкой E
