Buderus Loganova Е 1306 DN 100 [19/60] Монтаж 3
![Buderus Loganova Е 0824 DN 40 [19/60] Монтаж 3](/views2/1423037/page19/bg13.png)
Монтаж 3
19
Оставляем за собой прав о на изменения!
Инструкция по монтажу и пуску в эксплуатацию. Блок-ТЭС Loganova • Издание 03/2001
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
3.14 Электроподключение
HОСТОРОЖНО: ВЫСОКОЕ НАПРЯЖЕНИЕ!
Опасно для жизни!
Электроподключение должна выполнять
специализированная фирма.
Необходимо соблюдать действующие правила
VDE, DIN и местные предписания энергоснаб-
жающей организации.
3.14.1 Подключение к сети
l Снять крышку (рис. 12, поз.1) и установить кабельный
ввод заказчика для прокладки силового кабеля.
l Подключить силовой кабель и, если необходимо, мос-
тик PE-N к электрощиту модуля, в соответствии с эле-
ктрической схемой.
l При необходимости проложить силовой кабель вне
щита в защитных трубах.
3.14.2 Подключение электропотребителей заказчика
l Подвести присоединительные кабели через кабель-
ные вводы в верхней части модуля (рис. 12, поз.2).
l В соответствии с электрической схемой соединить
кабелем потребителей электроэнергии во внешней
системе с управлением модуля так, чтобы соедине-
ние было готово к эксплуатации.
Экспликация к рис. 12
Поз. 1: крышка
Поз. 2: кабельные вводы
Поз. 3: вентиляционная решетка

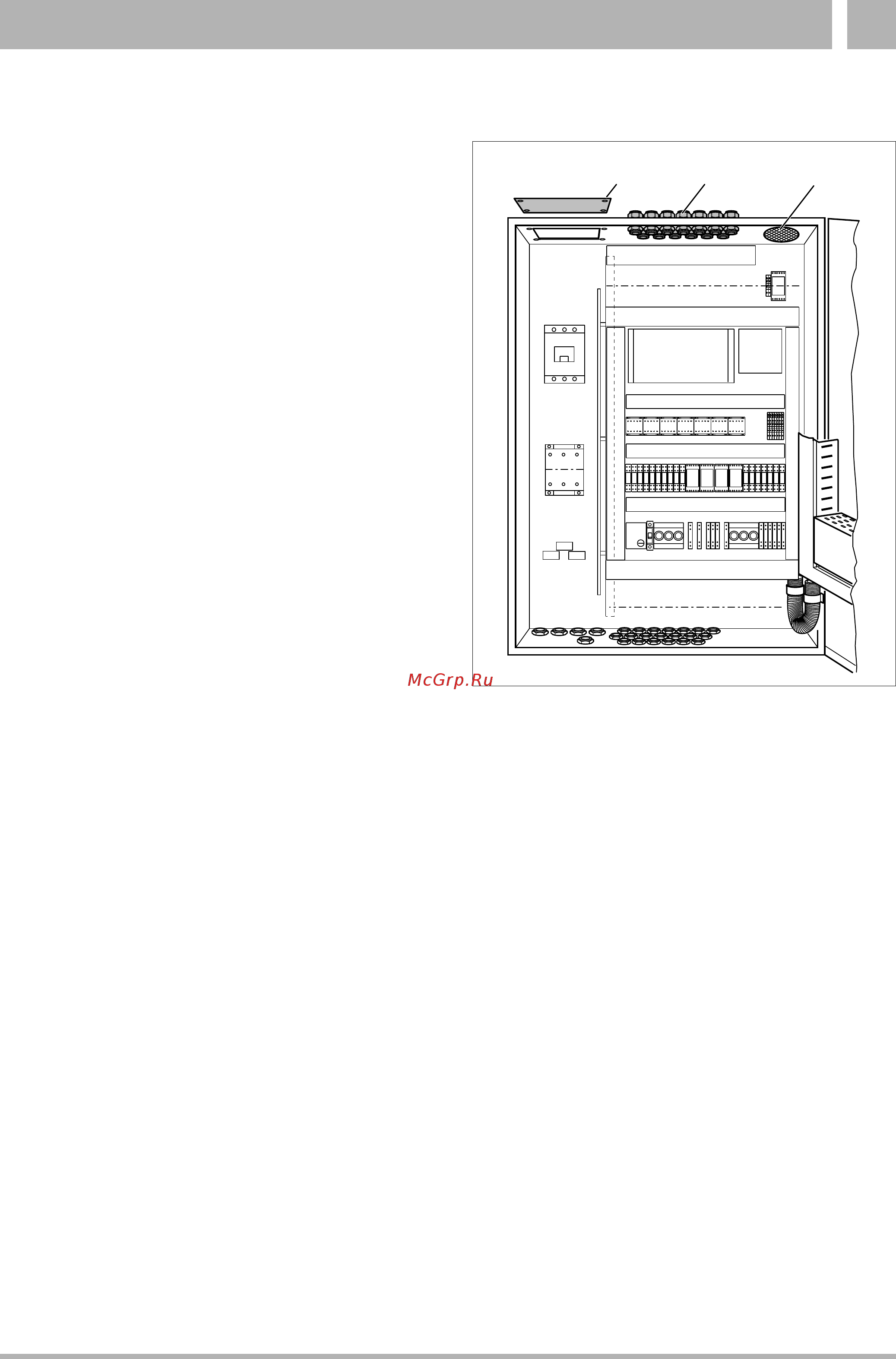

Рис. 12 Подвод кабеля к электрощиту модуля блок-ТЭС
