Монтаж 3
21
Оставляем за собой прав о на изменения!
Инструкция по монтажу и пуску в эксплуатацию. Блок-ТЭС Loganova • Издание 03/2001
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
3.15.4 Наполнение системы охлаждения
l Надеть напорный шланг электронасоса или ручного
насоса на штуцер для наполнения (рис. 13 и 14, поз.1).
l Открыть запорный кран (рис. 13 и 14, поз.2) и мед-
ленно заполнять систему охлаждающей жидкостью
с давлением около 1бар.
l Контролируйте давление наполнения по манометру
(рис. 13 и 14, поз.3)!

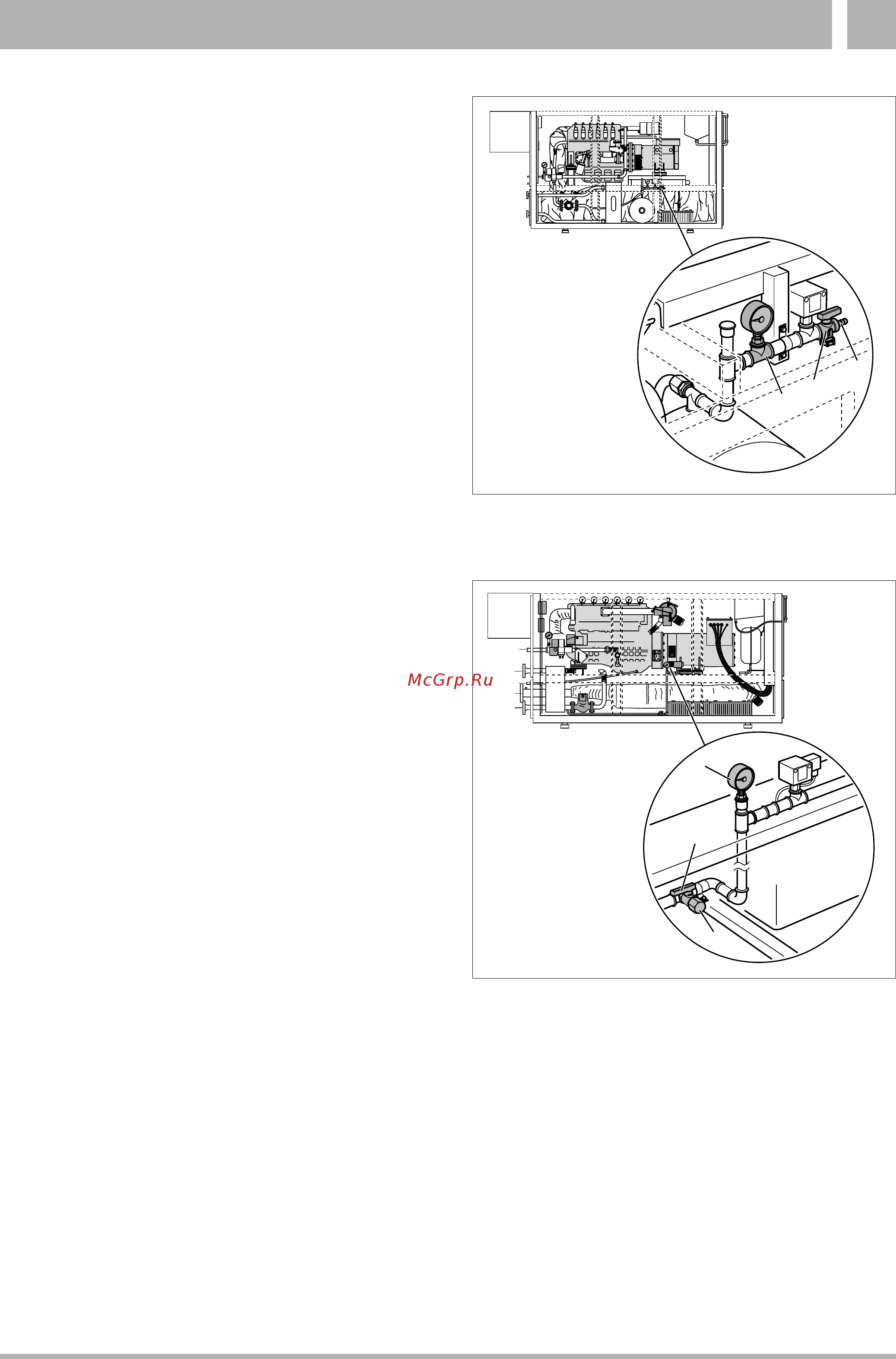

Рис. 13 Штуцер для наполнения охлаждающей жидкостью
двигателя, с запорным краном и манометром
(пример: Loganova E 0824 DN-40 и E 0826 DN-60)
Рис. 14 Штуцер для наполнения охлаждающей жидкостью
двигателя, с запорным краном и манометром
(пример: Loganova E 1306 DN-100)
1
2
3
3
2
1
