Пуск в эксплуатацию4
32
Оставляем за собой право на изменения!
Инструкция по монтажу и пуску в эксплуатацию. Блок-ТЭС Loganova • Издание 03/2001
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
4.4 Система управления модуля блок-ТЭС. Уровень 3: ручной режим
4.4.1 Ввод пароля для 3-го уровня
l Вызвать меню выбора функциональной кнопкой F5
(изображение меню см. рис. 25 на странице 31).
l Выбрать поле:
Кнопками со стрелками 4 или 6 переместить
(пунктирную линию) на поле пароля (под «уровень 1»).
l Для подтверждения выбора поля нажать кнопку E.
Выбранное значение (текущее: «функция1» -
уровень 1)
выделяется двойным подчеркиванием (рис. 28).
l Пароль в виде последовательности цифр (для 3-го
уровня) ввести кнопками 0…9 (= выбор значения).
l Для подтверждения пароля в виде последователь-
ности цифр (введеное значение) нажать кнопку E
(рис. 28).
JУКАЗАНИЕ:
На поле показан текущий уровень 3 -
«функция 3».
Мигает светодиод "Ошибка" (световой сигнал при
вводе пароля: короткий сигнал - длинная пауза;
для сравнения световой сигнал при сообщении
об ошибке: длинный сигнал - короткая пауза!)
4.4.2 Функции 3-го уровня: ручной режим
l Переход ко 3-му уровню функциональной кнопкой F6.
JУКАЗАНИЕ:
На дисплее показывается меню ручного режима
(рис. 29). Кроме светодиода "Ошибка" теперь
также мигает светодиод "Готов" (готовность к
ручному режиму).
l Ввод функции по предварительному заданию
значений (например рис. 30):
– Нажать кнопку цифровой клавиатуры:
(x) = функция активна
– Повторно нажать кнопку цифровой клавиатуры:
() = функция неактивна

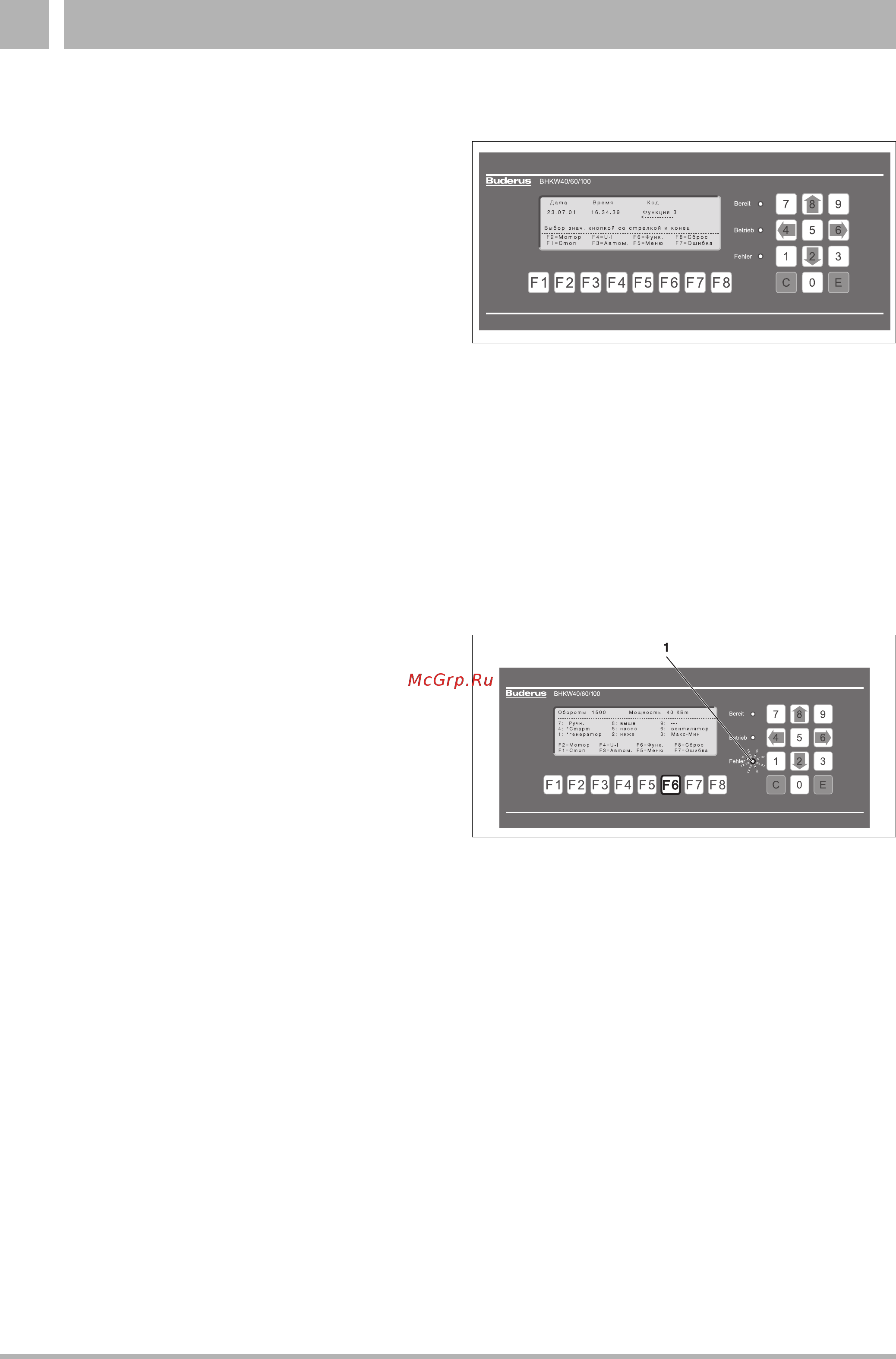

Рис.28 Меню для ввода пароля: выбранное значение
(текущий уровень) над двойным подчеркиванием
(после подтверждения выбора поля с простым
подчеркиванием кнопкой E); пароль, состоящий из
последовательности цифр (для 3-го уровня), после
ввода заново подтвердить нажатием кнопки E
Рис.29 Меню ручного режима после ввода/подтверждения
пароля для 3-го уровня и переход ко 3-му уровн ю
функциональной кнопкой F6
