3.7 Организация приточно-вытяжной вентиляции
3.7.1 Подача приточного воздуха
Вытяжной вентилятор, расположенный в коробе на каж-
дом модуле блок-ТЭС, забирает воздух из помещения
через отверстия в основании модуля (рис. 7 и 8).
l Выкрутить опоры на раме основания модуля (рис. 7,
поз.6) на столько, чтобы расстояние между рамой и
цоколем составило примерно 10 см ("зазор").
l Заказчик должен обеспечить достаточный доступ
приточного воздуха в помещение, где установлено
оборудование.
Требуемый расход приточного/вытяжного воздуха
– Loganova E 0824 DN-40: > 2600/2500 м
3
/ч
– Loganova E 0826 DN-60: > 2700/2500 м
3
/ч
– Loganova E 1306 DN-100: > 4365/4000 м
3
/ч
AВНИМАНИЕ!
Для обеспечения беспрепятственного охлажде-
ния модуля, нельзя загораживать отверстия для
поступления и удаления воздуха!
Приточный воздух не должен содержать пыль,
галогены или другие подобные вещества, а так-
же не должен быть теплым.
3.7.2 Вытяжной канал
Воздух после вытяжного вентилятора, расположенного в
коробе на модуле блок-ТЭС, поступает на улицу по воз-
духоводу, изготовляемому заказчиком из листового ме-
талла (рис. 7 и 8).
l На этом воздуховоде необходимо установить флат-
терные жалюзи, которые препятствуют задуванию в
холодное время года при неработающем оборудова-
нии, а также глушитель и защитную решетку.
JУКАЗАНИЕ!
Отверстия в защитной решетке должны иметь
такой размер, чтобы не возникал шум при выходе
через них потока воздуха (защита от шума). При
повышенных требованиях к уровню шума необ-
ходимо в приточном и вытяжном каналах уста-
новить звукопоглощающие кулисы.
Экспликация к рис. 7 и 8
Поз. 1: отверстие для приточного воздуха
Поз. 2: модуль со звукопоглощающим к ожухом
Поз. 3: короб с вентилятором (вх одит в объем поставки
модуля)
Поз. 4: шумоглушитель вытяжного воздуха
Поз. 5: отверстие для вытяжного воздуха
Поз. 6: опоры на раме основания модуля

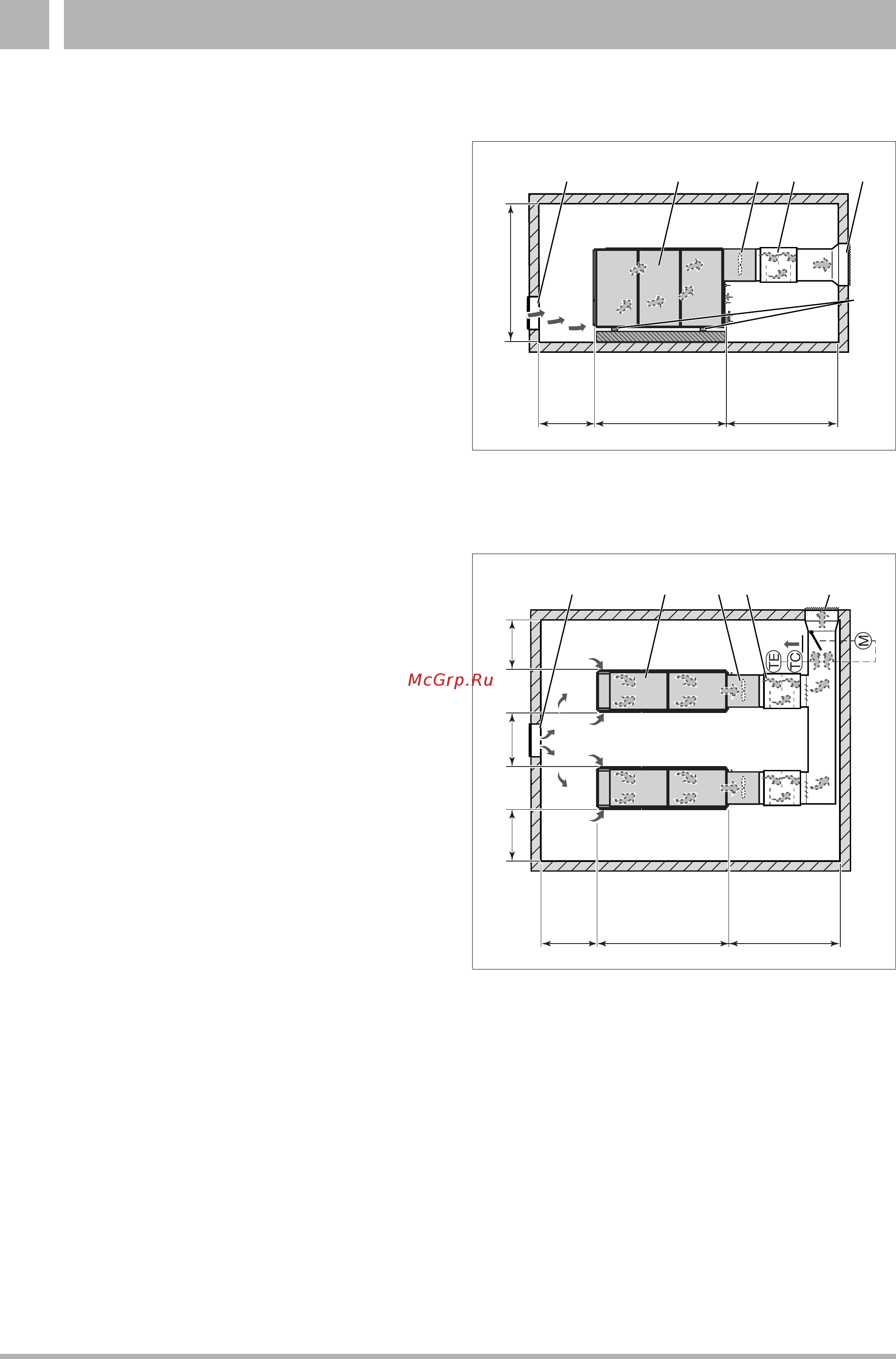

Рис.7 Схема прохода приточ ного и выт яжного воздуха в
помещении , где установлено оборудование;
пример для модуля блок-ТЭС Loganova
(вид сбоку, размеры даны в мм)
Рис.8 Схема прохода приточ ного и выт яжного воздуха в
помещении, где установлено оборудование;
пример для нескольких модулей блок-ТЭС Loganova
(вид сверху, размеры даны в мм)
≥ 2500
≥ 1000
2840
(DN-40, DN-60)
3440
(DN-100)
≥ 1000
(DN-40, DN-60)
≥ 1600
(DN-100
1 2 3 4 5
6
≥ 800≥ 800≥ 800
≥ 1000
2840
(DN-40, DN-60)
3440
(DN-100)
≥ 1000
(DN-40, DN-60)
≥ 1600
(DN-100
1 2 3 4 5
