3.3 Требования к помещению для установки оборудования
Перед тем, как внести и установить модуль блок-ТЭС в
помещении, следует выполнить следующие минимальные
требования:
aОПАСНОСТЬ!
Запрещается хранить или использовать вблизи
блок-ТЭС легковоспламеняющиеся материалы и
жидкости.
– Помещение для блок-ТЭС должно быть защищено от
замерзания и хорошо проветриваться.
– Вход в помещение, где планируется установка обору-
дования, должен быть достаточным для того, чтобы
можно было свободно внести модуль (размеры моду-
ля см. рис. 1 на странице 6).
– Пол в помещении должен быть горизонтальным и
иметь несущую способность ≥ 500 кг/м
2
.
– Помещение должно быть достаточно просторным для
проведения монтажа и работ по техническому обслу-
живанию (рис. 3).
– В помещении должен быть подвод воды и ее сток в полу
с маслоуловителем.
aОПАСНОСТЬ!
Для обеспечения статического напора противо-
давления выхлопных газов 25 мбар, слив кон-
денсата через сифон должен быть на высоте
≥ 300 мм с тем, чтобы препятствовать таким
образом их выходу (рис. 3).
JУКАЗАНИЕ!
Если нет возможности расположить сифон отво-
да конденсата на модуле в приямке, например,
вшахте или канале, то необходимо поднять фун-
дамент примерно на 25 см, и на нем свободно (!)
установить модуль блок-ТЭС на упругие опоры.

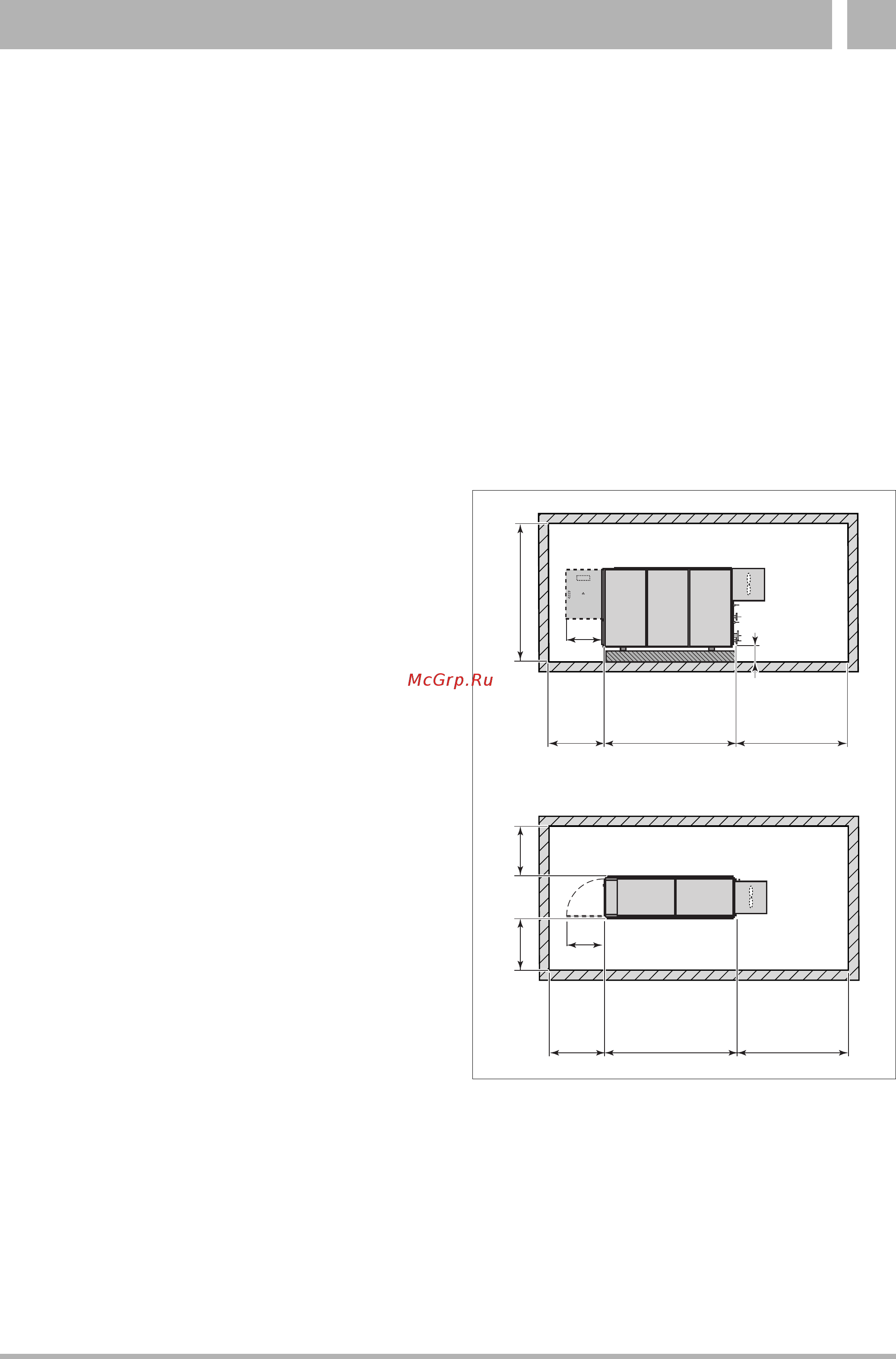

Рис.3 Минимальные расстояния в помещении для установки
оборудования (размеры даны в мм)
800
≥ 300
≥ 2500
≥ 1000
2840
(DN-40, DN-60)
3440
(DN-100)
≥ 1000
(DN-40, DN-60)
≥ 1600
(DN-100
≥ 800≥ 800
≥ 1000
2840
(DN-40, DN-60)
3440
(DN-100)
≥ 1000
(DN-40, DN-60)
≥ 1600
(DN-100
800
