Buderus Logasol SKE 2,0 [15/40] Определение необходимой площади
![Buderus Logasol SKN 3,0 [15/40] Определение необходимой площади](/views2/1423046/page15/bgf.png)
Перед монтажом 4
15
Оставляем за собой право на изменения!
Инструкция по монтажу Logasol SKN 3.0 / SKE 2.0, монтаж на плоской крыше и фасаде • Издание 04/2006

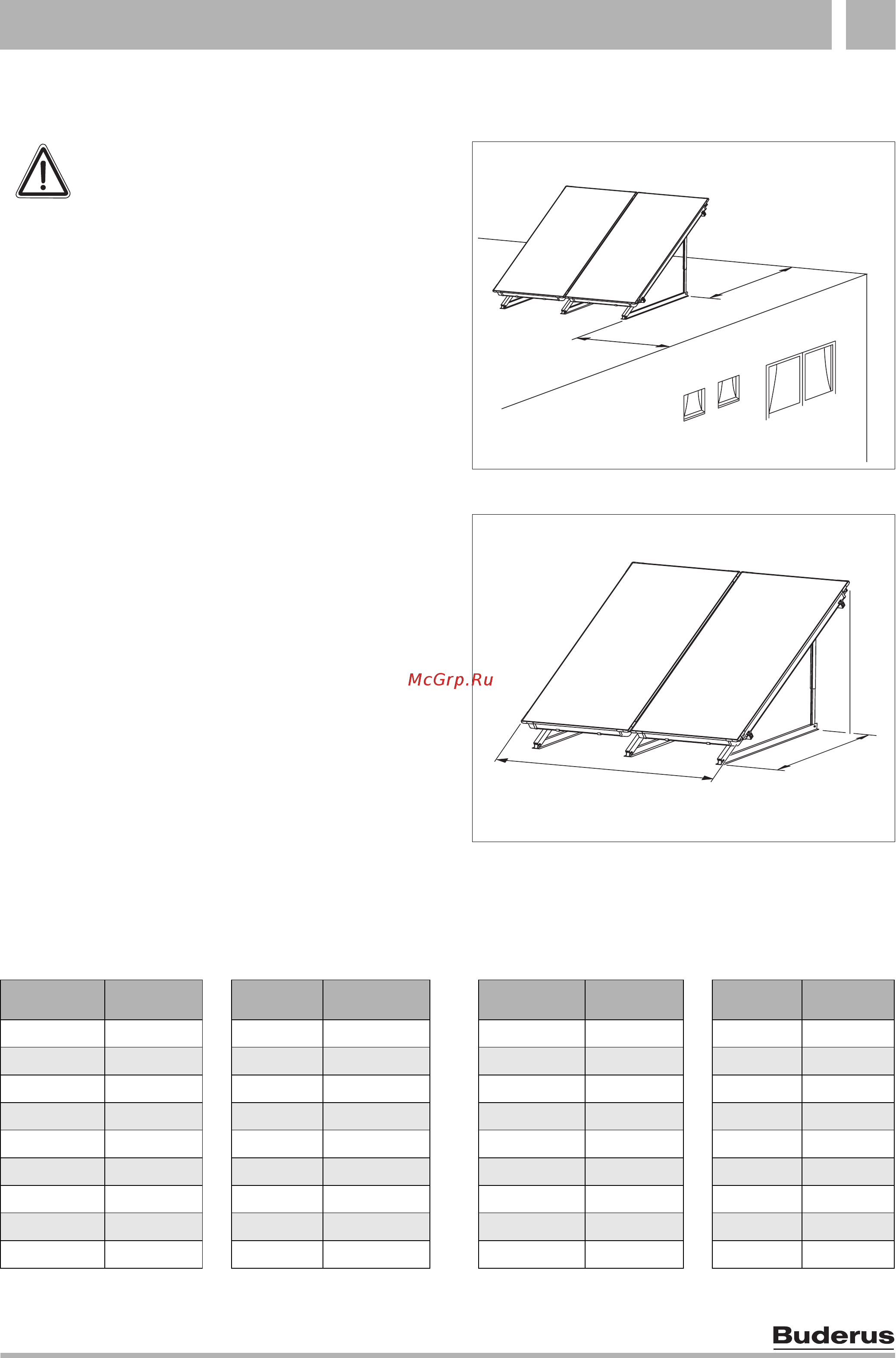

4.7.2 Определение необходимой площади
Для различных видов монтажа (горизонтального или
вертикального) планируйте достаточно места для
коллекторов.
Размеры (таб.5 и таб.6) относятся к имеющейся
площади крыши.
Под размерами занимаемой площади подразуме-
вается чистая ширина поля коллекторов.
Планируйте дополнительное место справа и слева
от поля коллектора для трубопроводов - минимум
0,5 м.
Рис. 15 Расстояние от края крыши
>1 m
>1 m
63043970.41-1.SD
63043970.41-1.SD
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ
из-за образования ветровых завихре-
ний у краев плоской крыши.
z Следите за тем, чтобы уже при мон-
таже между подставкой и краем
плоской крыши выдерживалось
расстояние не менее одного метра
(рис.15).
Рис. 16 Необходимая площадь поля коллекторов при
вертикальном исполнении
63043970.10-1.SD
63043970.10-1.SD
A
B
Площадь, занимаемая вертикальными
коллекторами:
Площадь, занимаемая горизонтальными
коллекторами:
Количество
коллекторов
Размер A
Угол
наклона
Размер B
Количество
коллекторов
Размер A
Угол
наклона
Размер B
22,34м 25° 1,84 м 24,18м 25° 1,06 м
3 3,51 м 30° 1,75 м 3 6,28 м 30° 1,02 м
44,68м 35° 1,68 м 48,38м 35° 0,96 м
5 5,85 м 40° 1,58 м 5 10,48 м 40° 0,91 м
67,02м 45° 1,48 м 6 12,58 м 45° 0,85 м
7 8,19 м 50° 1,48 м 7 14,68 м 50° 0,85 м
89,36м 55° 1,48 м 8 16,78 м 55° 0,85 м
9 10,53 м 60° 1,48 м 9 18,88 м 60° 0,85 м
10 11,70 м 10 20,98 м
Таб.5 Площадь, занимаемая вертикально
установленными коллекторами
Таб.6 Площадь, занимаемая горизонтально
установленными коллекторами
