Buderus Logasol SKE 2,0 [30/40] Крепление коллекторов
![Buderus Logasol SKE 2,0 [30/40] Крепление коллекторов](/views2/1423046/page30/bg1e.png)
30
Инструкция по монтажу Logasol SKN 3.0 / SKE 2.0, монтаж на плоской крыше и фасаде • Издание 04/2006
Оставляем за собой право на изменения!
Монтаж коллекторов6
6.2 Крепление коллекторов
Крепеж коллекторов на профильных рейках
осуществляется односторонними зажимами
(рис. 44, поз.2) в начале и конце одного ряда
коллекторов и двухсторонними зажимами
(рис. 44, поз.1) между коллекторами.
Крепления (рис. 44, поз.3) удерживают коллектор
от сползания.
Установка односторонних зажимов коллектора
справа
z Вставить односторонние зажимы (рис.45,поз.1)
в профильные рейки на правый стороне поля
коллекторов до фиксации их в первом про-
дольном отверстии профильной рейки.
Установка первого коллектора
Положите коллектор на профильные рейки так,
чтобы гильза для датчика была наверху. Укладка
коллекторов на профильные рейки начинается с
правой стороны.
z Уложить первый коллектор на профильные рей-
ки. Коллектор должен встать в крепления от
сползания (рис. 46,
поз.2).
Нижний край коллектора должен войти в крепление
от сползания (рис. 46, поз.1).

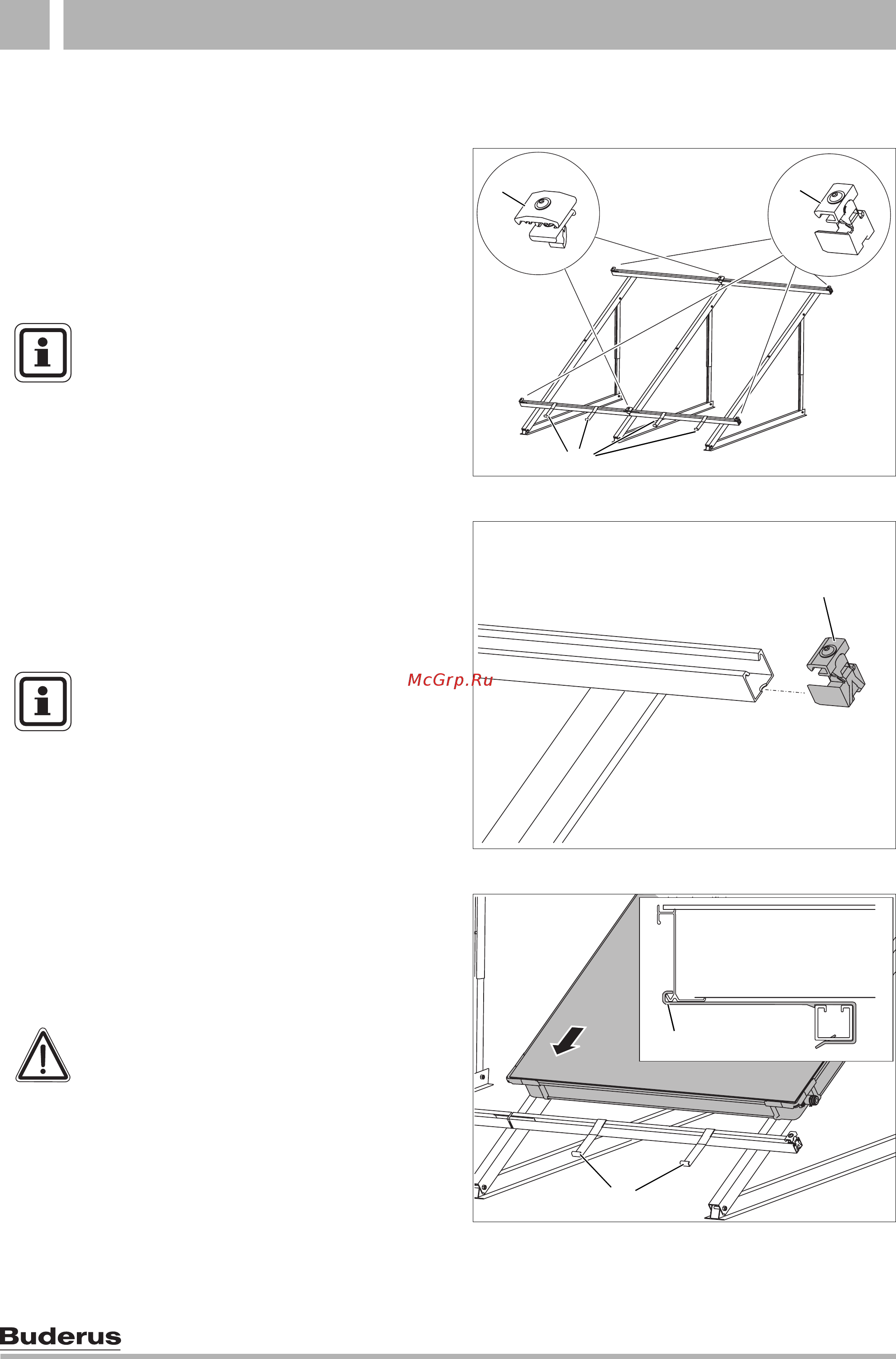

Рис. 44 Крепежные элементы для коллекторов
63043970.26-1.SD
63043970.26-1.SD
2
1
3
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Пластмассовые части на коллек-
торных зажимах не выполняют
несущую функцию. Они только
облегчают монтаж.
Рис. 45 Установка одностороннего зажима
63043970.31-1.SD
63043970.31-1.SD
1
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Односторонние коллекторные зажимы
на левой стороне поля коллекторов
установите только после монтажа
последнего коллектора.
Рис. 46 Установка первого коллектора на
профильные рейки
63043970.32-1.SD
63043970.32-1.SD
1
2
ОСТОРОЖНО!
ОПАСНОСТЬ ПОЛУЧЕНИЯ ТРАВМ
Монтаж коллекторов нужно проводить
всегда вдвоем.
