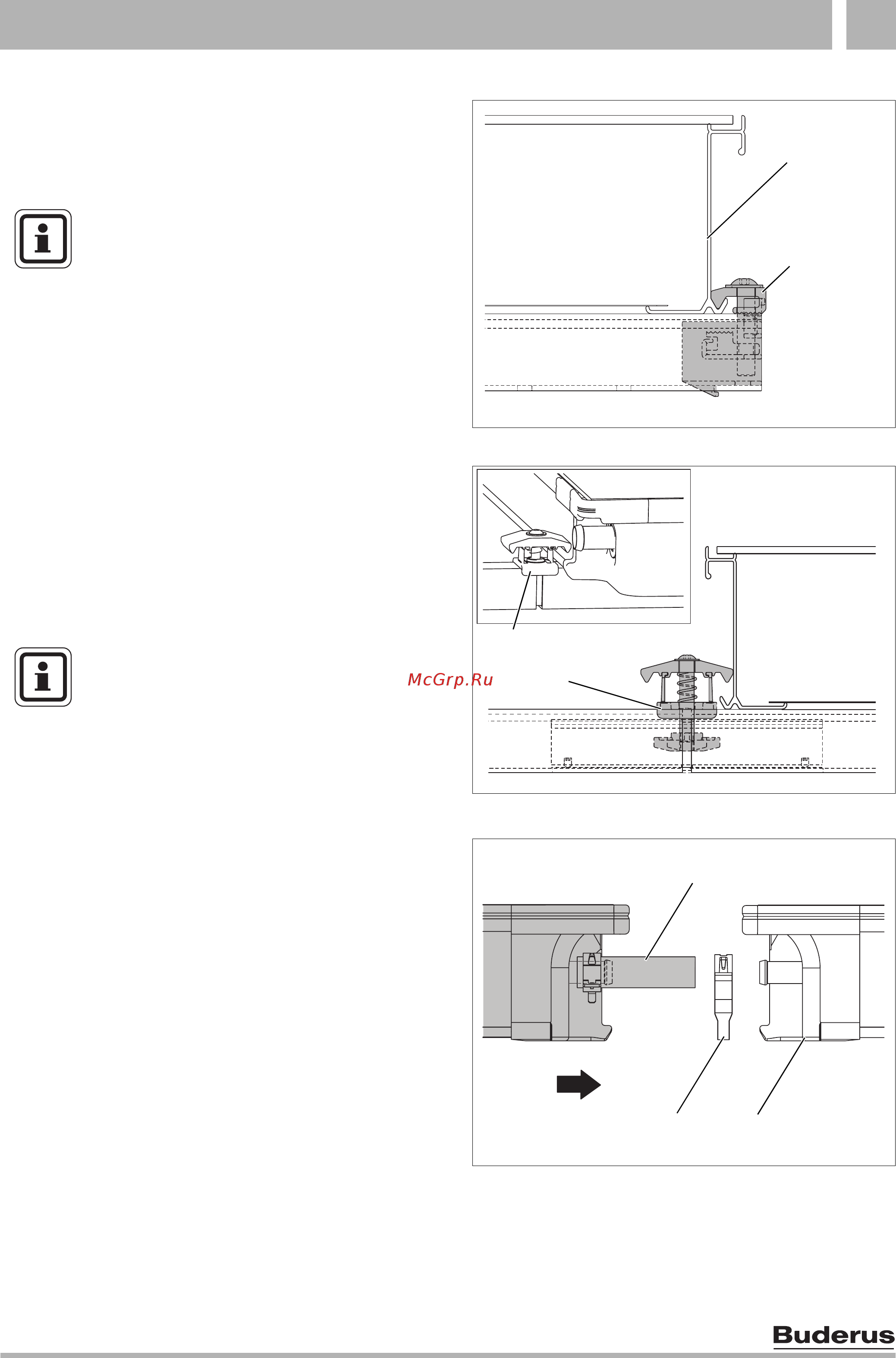

Монтаж коллекторов 6
31
Оставляем за собой право на изменения!
Инструкция по монтажу Logasol SKN 3.0 / SKE 2.0, монтаж на плоской крыше и фасаде • Издание 04/2006
z Осторожно сдвинуть коллектор (рис. 47, поз.1) к
одностороннему зажиму и выровнять в горизон-
тальной плоскости.
z Ключом SW5 закрутить зажим (рис.47,поз.2).
Теперь прижим (рис.47,поз.2) находится в нижней
кромке коллектора.
Установка двухстороннего зажима
z Установить двухсторонний зажим гайкой вниз в
отверстие профильной рейки и соединительной
вставки так, чтобы пластмассовая распорка
(рис
. 48, поз.1) охватывала профильную рейку.
z Придвинуть двухсторонний зажим к раме
коллектора.
Установка второго коллектора
z Установить второй коллектор с предварительно
смонтированными шлангами (рис.49,поз.1) на
профильные рейки, при этом он должен встать в
крепления от сползания.
z Надеть второй пружинный хомут (рис.49,поз.3)
на шланг солнечного коллектора.
z Придвинуть второй коллектор
к первому
(рис. 49, поз.2) так, чтобы шланги наделись
на левые штуцеры первого коллектора.
Рис. 47 Установленный односторонний зажим
63043965.45-1.SD
63043965.45-1.SD
1
2
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
При затягивании винта в месте отрыва
отламывается пластмассовая напра-
вляющая.
Рис. 48 Установка двухсторонних зажимов
63043970.33-1.SD
63043970.33-1.SD
1
1
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Винты нужно закручивать только после
того, как второй коллектор придвинут к
двухстороннему зажиму.
Рис. 49 Придвинуть второй коллектор к первому
2
63043965.47-1.SD
63043965.47-1.SD
1
3
2
