34
Инструкция по монтажу Logasol SKN 3.0 / SKE 2.0, монтаж на плоской крыше и фасаде • Издание 04/2006
Оставляем за собой право на изменения!
Подключение сборных линий8
8 Подключение сборных линий
Информация по прокладке сборных линий
приведена в инструкции по монтажу комплектной
станции.
8.1 Установка держателя подающей линии
Держателем можно прикрепить к коллектору
подающую линию с установленной на ней
изоляцией.
z Установить держатель (рис.56,поз.3) на раму
коллектора и затянуть винт ключом SW5.
z Изолированные сборные линии крепятся к
держателю.

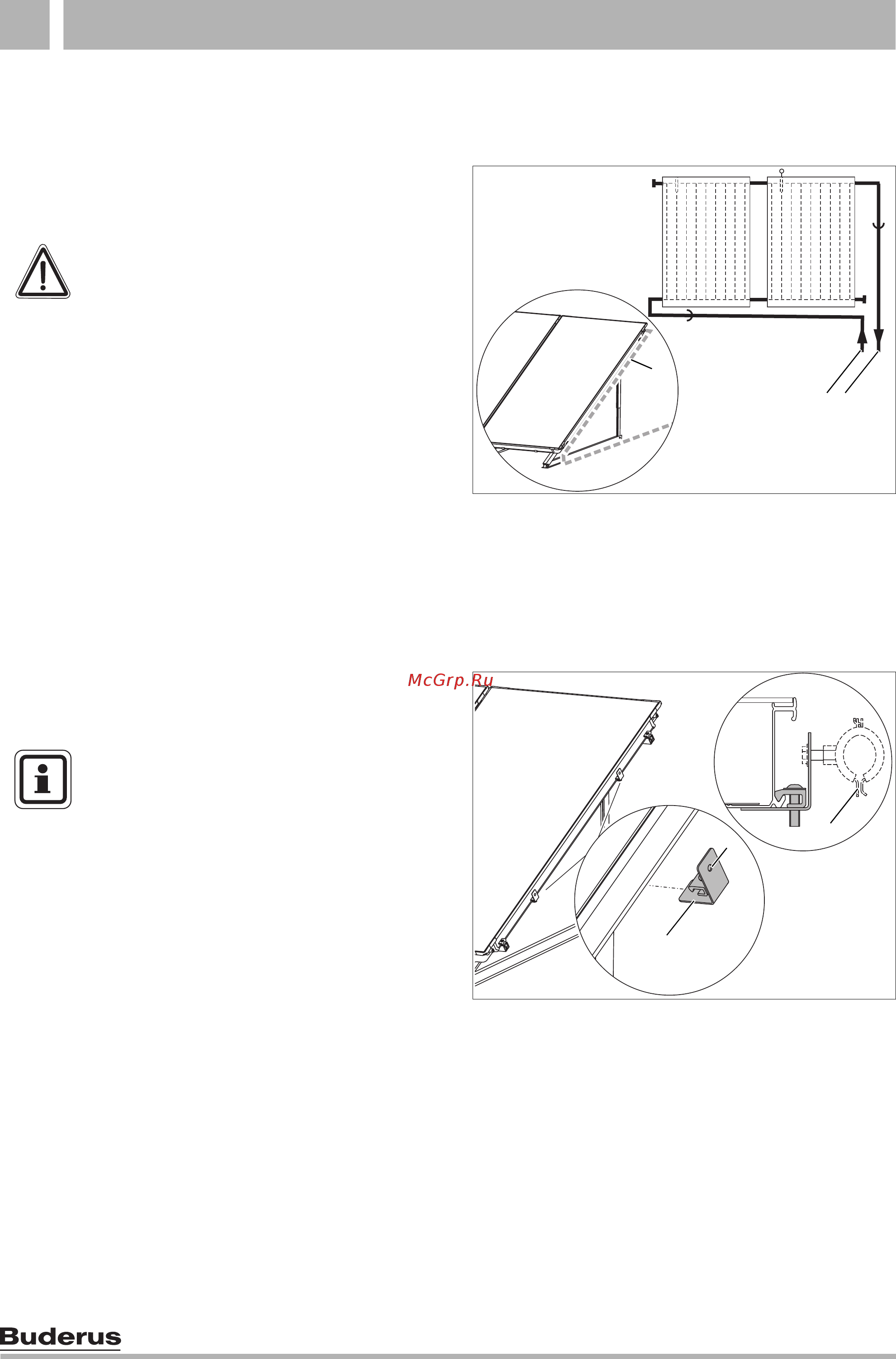

Рис. 55 Подвод сборных линий к полю коллектора
Поз. 1: подающая линия
Поз. 2: обратная линия
63043970.47-1.SD
63043970.47-1.SD
12
1
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ
из-за неплотностей в месте подключе-
ния коллектора вследствие смещения
из-за термических нагрузок.
z Проведите подающую линию
(рис.55,поз.1) вдоль коллектора,
а не вертикально вниз.
Рис. 56 Крепление держателя к раме коллектора
Поз. 1: хомут (заказчика)
Поз. 2: отверстие с резьбой M8
Поз. 3: держатель
63043970.35-1.SD
63043970.35-1.SD
3
2
1
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Мы рекомендуем применять обычные
хомуты для труб (рис.56,поз.1) для
крепления сборных линий в отверстиях
с резьбой M8 на держателе
(рис.56,поз.2).
Диаметр хомута выбирается по наруж-
ному диаметру подающей линии с
изоляцией.
