Buderus Logasol SKE 2,0 [25/40] Монтаж профильных реек

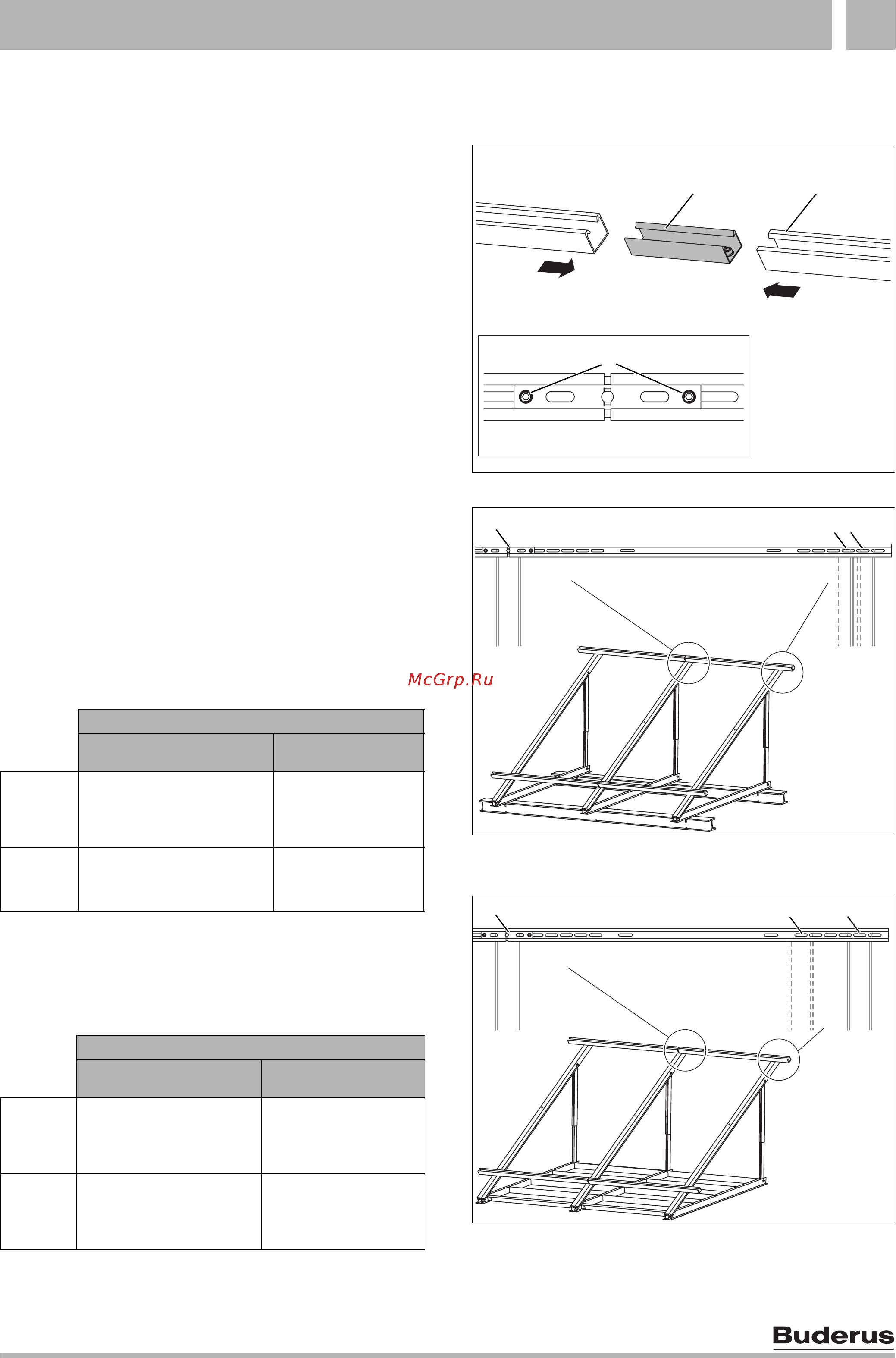

![Buderus Logasol SKE 2,0 [25/40] Монтаж профильных реек](/views2/1423046/page25/bg19.png)
Монтаж подставок на плоской крыше и фасаде 5
25
Оставляем за собой право на изменения!
Инструкция по монтажу Logasol SKN 3.0 / SKE 2.0, монтаж на плоской крыше и фасаде • Издание 04/2006
5.5 Монтаж профильных реек
Профильные рейки должны быть соединены между
собой вставками. Для каждого коллектора имеются
верхняя и нижняя профильные рейки.
5.5.1 Соединение профильных реек
z Задвинуть до упора вставку (рис.31,поз.1) в обе
профильные рейки (рис. 31, поз.2).
z Для фиксации затянуть ключом SW 5 оба предва-
рительно установленных стопорных винта M10
(рис. 31, поз.3).
5.5.2 Монтаж профильных реек
Расположение
профильных реек зависит от
– исполнения коллектора (вертикальное или
горизонтальное)
– и от расстояния между опорами коллектора.
Выполняйте крепление профильных реек при
анкерном креплении в следующем порядке:
Таб.10 Выравнивание нижней и верхней профильных
реек при анкерном креплении опор
Выполняйте крепление профильных реек при
использовании ванн с утяжелителем в следующем
порядке:
Таб.11 Выравнивание нижней и верхней профильных
реек при наличии ванн с утяжелителем
Рис. 31 Соединение профильных реек
63043965.33-1.SD
63043965.33-1.SD
1
2
3
Рис. 32 Выравнивание профильных реек при анкерном
креплении заказчика
Рис. 33 Выравнивание профильных реек при наличии
ванн с утяжелителем
63043970.43-1.SD
63043970.43-1.SD
1
2
3
63043970.45-1.SD
63043970.45-1.SD
1
2
3
Анкерное крепление опор
Основное исполнение
Дополнительная
опора
верти-
кальное
Выравнивание:
центральное отверстие
на соединительной рейке
(рис.32,поз.1)
Выравнивание:
2-е продольное
отверстие справа
(рис.32,поз.3)
горизон-
тальное
Выравнивание:3-е про-
дольное отверстие
справа (рис.32,поз.2)
--
Ванны с утяжелителем
2 коллектора
от 3 до 10
коллекторов
верти-
кальное
Выравнивание:
центральное отверстие
на соединительной
рейке (рис.33,поз.1)
Выравнивание:
6-е продольное
отверстие справа
(рис. 33, поз.2)
горизон-
тальное
Выравнивание: 2-епро-
дольное отверстие
справа (рис.33,поз.3)
Выравнивание:
2-е продольное
отверстие справа
(рис. 33, поз.3)
