26
Инструкция по монтажу Logasol SKN 3.0 / SKE 2.0, монтаж на плоской крыше и фасаде • Издание 04/2006
Оставляем за собой право на изменения!
Монтаж подставок на плоской крыше и фасаде5
z Предварительно собранные профильные рейки
(рис.34,поз.2) слегка закрепить винтами M8x20
(рис.34,поз.1) так, чтобы можно было их выров-
нять.
z Выровнять верхнюю и нижнюю профильные
рейки в горизонтальной плоскости по боковым
сторонам.
z Затянуть винты.
5.5.3 Установка дополнительных профильных
реек (дополнительная комплектация)
Если поле коллекторов подвергается более высоким
нагрузкам (высота здания
/монтажная высота более
20 м и/или снеговая нагрузка более 2,0 кН/м²), то
нужно установить дополнительные рейки.
z Закрепить дополнительные профильные рейки,
как описано в глава 5.5.2 "Монтаж профильных
реек", в центральном отверстии профиля
(рис.35,поз.1).
z Выровнять профильные рейки в горизонтальной
плоскости.
z Затянуть винты.
5.5.4 Монтаж крепления от сползания
Для фиксации
коллекторов нужно установить на
нижней профильной рейке каждого из них 2 кре-
пления от сползания.
z Крепления от сползания (рис.36,поз.3) надеть
снаружи на профильные рейки так, чтобы они
вошли во внутренние продольные отверстия
(рис.36,поз.1) до защелкивания
(рис.36,поз.2).

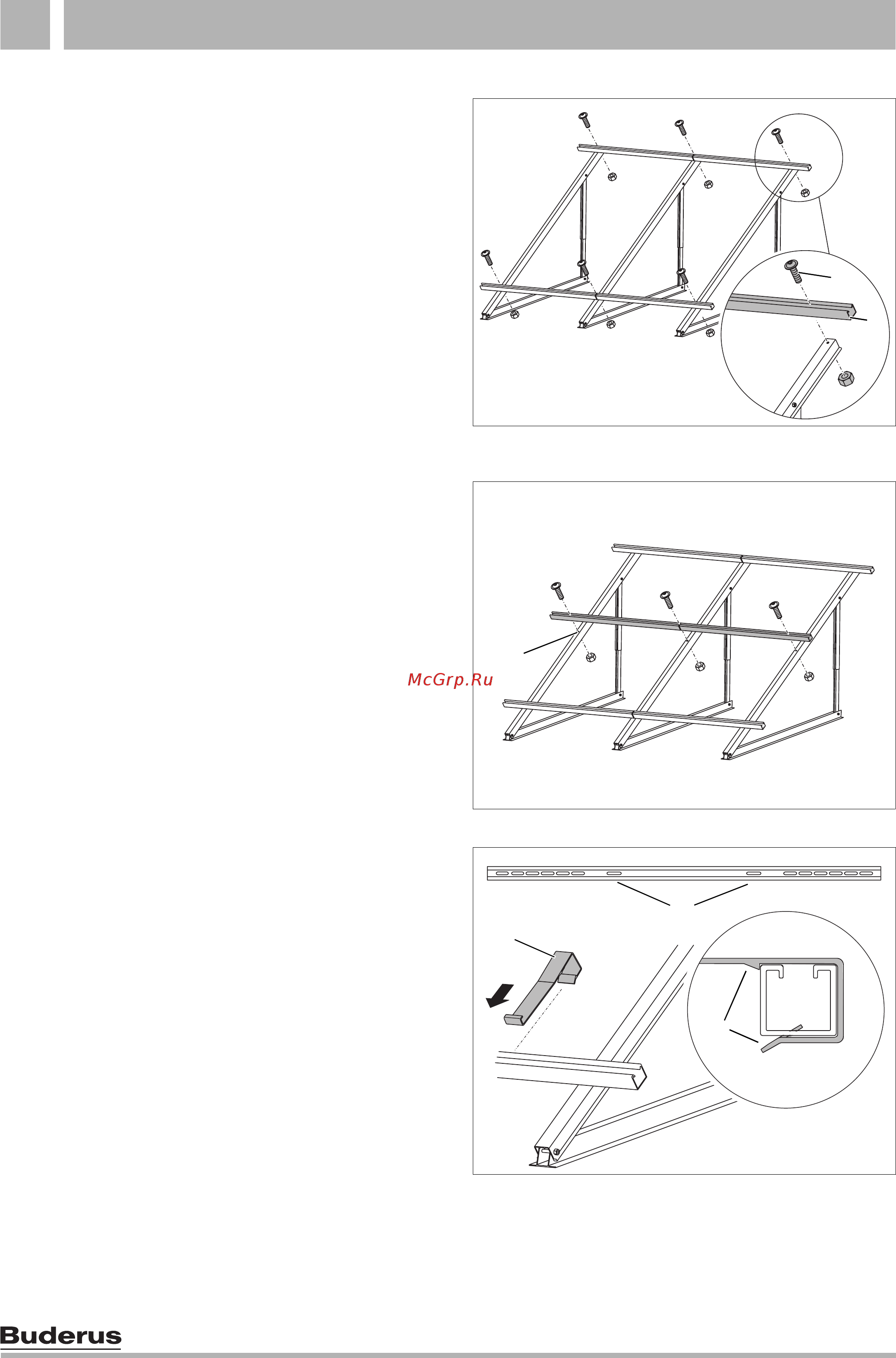

Рис. 34 Монтаж профильных реек (здесь: для 2
вертикальных коллекторов)
63043970.21-1.SD
63043970.21-1.SD
1
2
Рис. 35 Установка дополнительных профильных реек
63043970.25-1.SD
63043970.25-1.SD
1
Рис. 36 Установка крепления от сползания
Поз. 1: отверстия для установки крепления от
сползания
Поз. 2: фиксирующие защелки крепления
Поз. 3: крепление от сползания
63043970.24-1.SD
63043970.24-1.SD
1
3
2
