Инструкция по монтажу Logasol SKN 3.0 / SKE 2.0, монтаж на плоской крыше и фасаде • Издание 04/2006
10 Краткая инструкция по установке коллекторов с анкерным
креплением и заполнением под давлением
В этой главе приведен только обзор необходимых
работ. Прочитайте на указанных страницах
подробное описание работ, все предупреждения об
опасности и указания для потребителя.

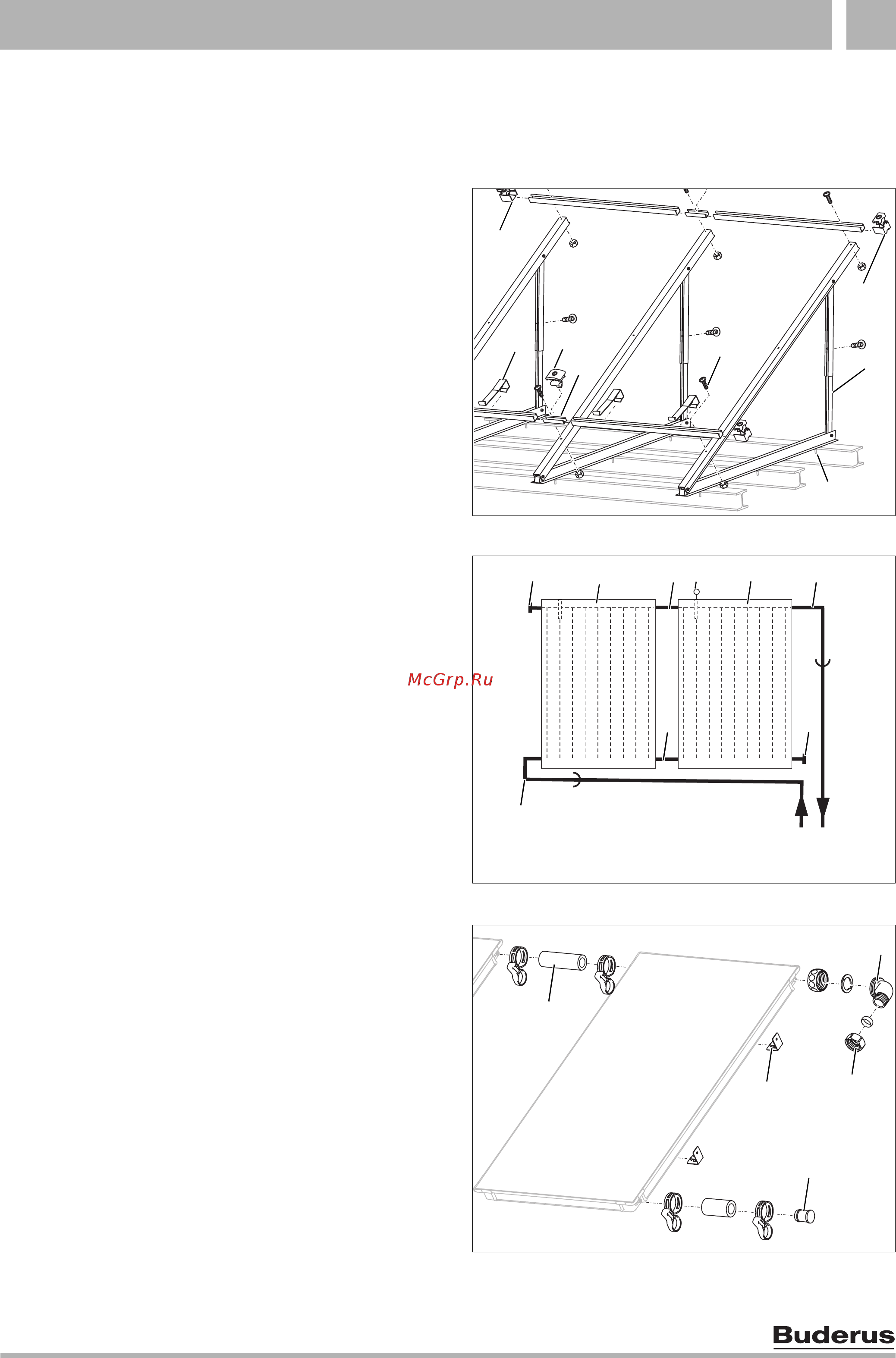

Рис. 62 Монтаж на плоской крыше
Рис. 63 Гидравлические подключения
Рис. 64 Монтаж датчика коллектора и
соединительных элементов
63043970.48-1.SD
63043970.48-1.SD
1
3
2
4
6
9, 11
12, 14
16
63043965.39-1.SD
63043965.39-1.SD
7
8
7
8
18
18
13
10
17
63043970.49-1.SD
63043970.49-1.SD
8
7
19
18
20
Монтаж опор и профильных реек
1.
Вставить друг в друга и закрепить
телескопические направляющие в
соответствии с выбранным углом наклона.
стр.13
2.
Просверлить отверстия в двутавре
(или в другом подобном основании) и
закрепить опоры коллекторов винтами.
стр.22
3.
Соединить между собой
профильные рейки вставками.
стр.25
4.
Прикрепить профильные рейки
к опорам коллектора.
стр.26
5.
Выровнять профильные рейки
в горизонтальной плоскости.
стр.26
6.
Установить крепления от сползания в
два продольных внутренних отверстия
нижних профильных реек.
стр.26
Подготовка монтажа коллектора
7.
Надеть шланги (95 мм) на правую сторону
второго и всех последующих коллекторов.
стр.29
8.
Закрыть ненужные подключения заглушками и
зажать пружинными хомутами.
стр.29
Крепление коллекторов
9.
Вставить односторонние зажимы
справа в профильные рейки.
стр.30
10.
Установить первый коллектор справа на
профильные рейки и придвинуть к зажимам.
стр.30
11.
Затянуть винты зажимов коллектора справа.
стр.31
12.
Установить двухсторонние зажимы в профильные
рейки и придвинуть их к первому коллектору.
стр.31
13.
Второй коллектор с предварительно установлен-
ными шлангами придвинуть к первому коллектору
и зажать пружинными хомутами.
стр.31
14.
Затянуть винты двухсторонних
зажимов коллекторов.
стр.32
15.
С остальными коллекторами
произвести те же действия.
стр.32
16.
Установить слева односторонние
зажимы коллектора.
стр.32
Подключение сборных линий
17.
Вставить датчик до упора в коллектор,
к которому подключена подающая линия,
и затянуть резьбовое соединение.
стр.33
18.
Установить держатель подающей линии
на раму коллектора и закрепить его.
стр.34
19.
Закрепить уголки с накидной гайкой и зажимной
шайбой на штуцерах подающей и обратной линий.
стр.35
20.
Завернуть накидную гайку и зажимное кольцо на
уголок.
стр.35
21.
Провести контроль монтажных работ.
стр.38
22.
Установить на сборные линии изоляцию из матери-
ала, устойчивого к воздействию ультрафиолетовых
лучей и высоких температур.
стр.38
