Перед монтажом 4
9
Оставляем за собой право на изменения!
Инструкция по монтажу Logasol SKN 3.0 / SKE 2.0, монтаж на плоской крыше и фасаде • Издание 04/2006
4.2.2 Гидравлическое соединение
Для гидравлического соединения требуется ком-
плект подключения и соединительный комплект
между коллекторами.
Комплект подключения, на одно поле
коллектора (рис.4)
Соединительный комплект между коллекторами,
один на коллектор (в двух уголках, рис.5)

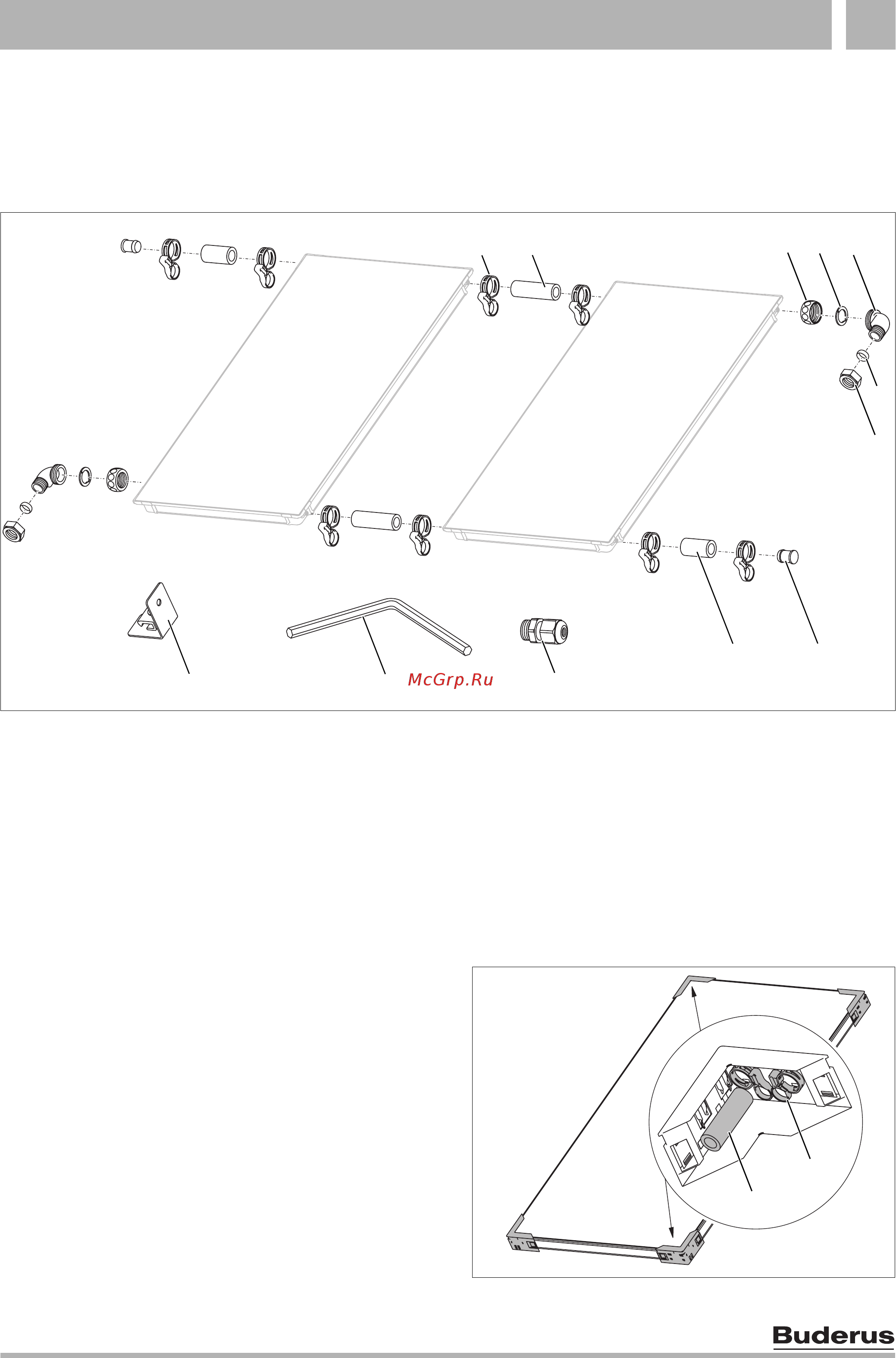

Рис. 4 Комплект подключения и соединительный комплект (показано два коллектора с вертикальной установкой)
63043970.04-1.SD
63043970.04-1.SD
1 2
3
8
9
7
10
11
6
4
5
12
Поз. 1: пружинный хомут (1 запасной)5 × Поз. 8: заглушка 2 ×
Поз. 3: гайка G1 2 × Поз. 9: шланг 55 мм 2 ×
Поз. 4: зажимная шайба
2
×
Поз. 10: зажимная резьбовая втулка для
датчика коллектора
1
×
Поз. 5: уголок 2 × Поз. 11: ключ SW 5 1 ×
Поз. 6: зажимное кольцо 18 мм 2 × Поз. 12: крепление подающей линии 2 ×
Поз. 7: накидная гайка ¾ 2 ×
Рис. 5 Два транспортировочных уголка с
соединительным комплектом
63043965.05-1.SD
63043965.05-1.SD
1
2
Поз. 1: пружинный хомут 4 ×
Поз. 2: шланг, длина 95 мм 2 ×
