Перед монтажом 4
7
Оставляем за собой право на изменения!
Инструкция по монтажу Logasol SKN 3.0 / SKE 2.0, монтаж на плоской крыше и фасаде • Издание 04/2006
4 Перед монтажом
4.1 Общие указания
Перед монтажом соберите информацию об услови-
ях работ у заказчика и местных нормах и правилах.
Проверьте
z Комплектность поставки и наличие повреждений.
z Конструкцию крыши, ее несущую способность и
наличие повреждений (например, неплотностей).
z Высоту здания и определите способ крепления
подставок (см. главу 5.3 "Укрепление подставок
на плоской крыше", стр.21).
z Оптимальное расположение солнечных
коллек-
торов. Учитывайте направление солнечных лу-
чей (угол установки, южное направление).
Избегайте затенения высокими деревьями или
строениями и согласуйте панели коллекторов с
элементами и формой здания (например, соос-
ность с окнами, дверями и т.д.)
z Устойчивость на крыше. Уберите гравий и др.
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Мы рекомендуем сотрудничать с фир-
мами, занимающейся кровельными
работами, поскольку у них имеется
опыт работ на крыше и они хорошо
знают, как предотвратить опасность
падения.

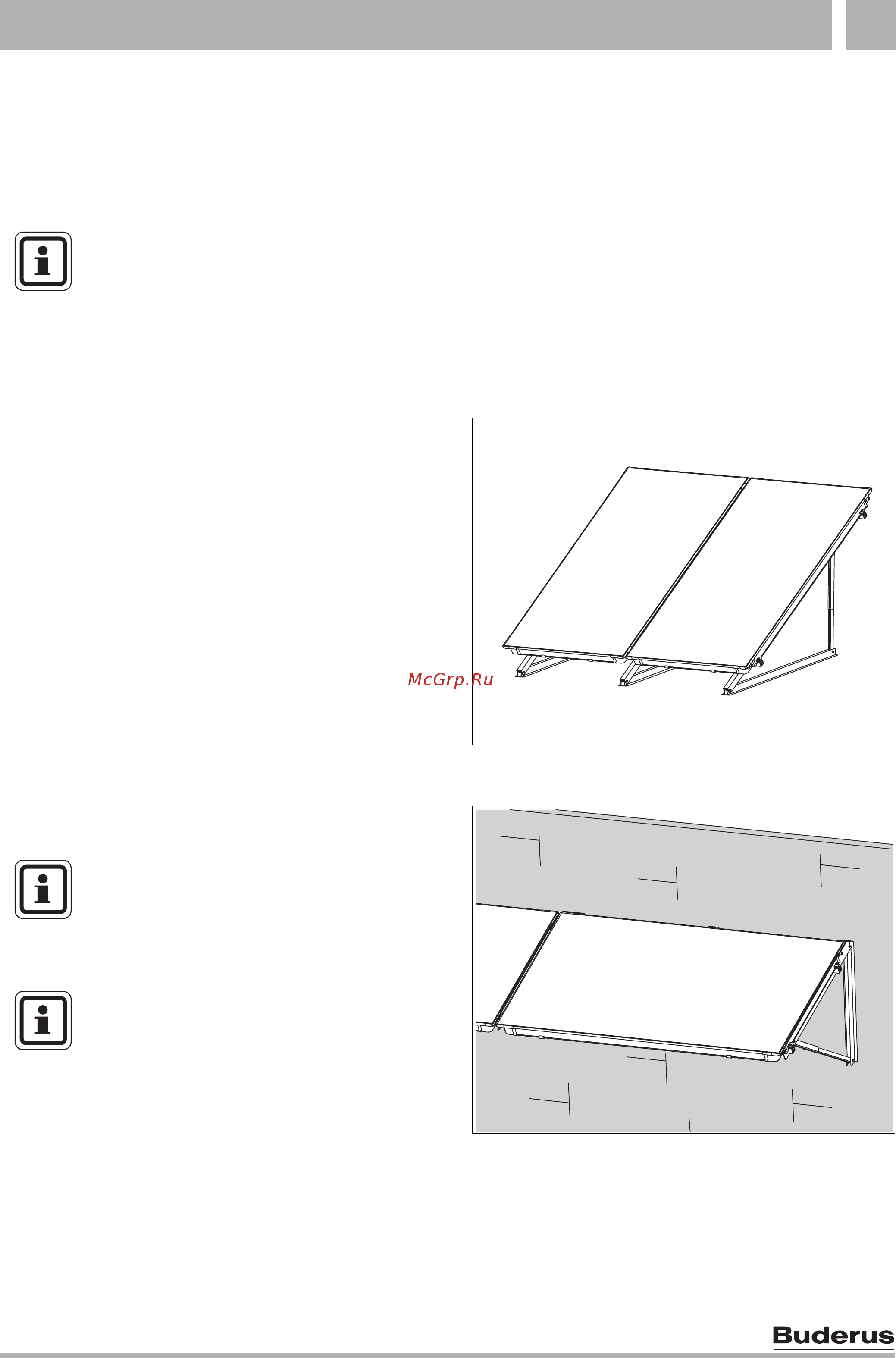

Рис. 1 Общий вид двух коллекторов, монтаж на
плоской крыше
Рис. 2 Общий вид двух коллекторов, монтаж на
фасаде
63043970.02-1.SD
63043970.02-1.SD
63043970.05-1.SD
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Используйте только фирменные детали
изготовителя, дефектные части сразу
же меняйте на новые.
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Поручите специалистам выполнение
тяжелых работ на кровле, особенно,
герметизацию крыши битумом.
