8
Инструкция по монтажу Logasol SKN 3.0 / SKE 2.0, монтаж на плоской крыше и фасаде • Издание 04/2006
Оставляем за собой право на изменения!
Перед монтажом4
4.2 Описание деталей
4.2.1 Монтажные комплекты для коллекторов
Монтажные комплекты предназначены для
установки и крепления коллекторов.

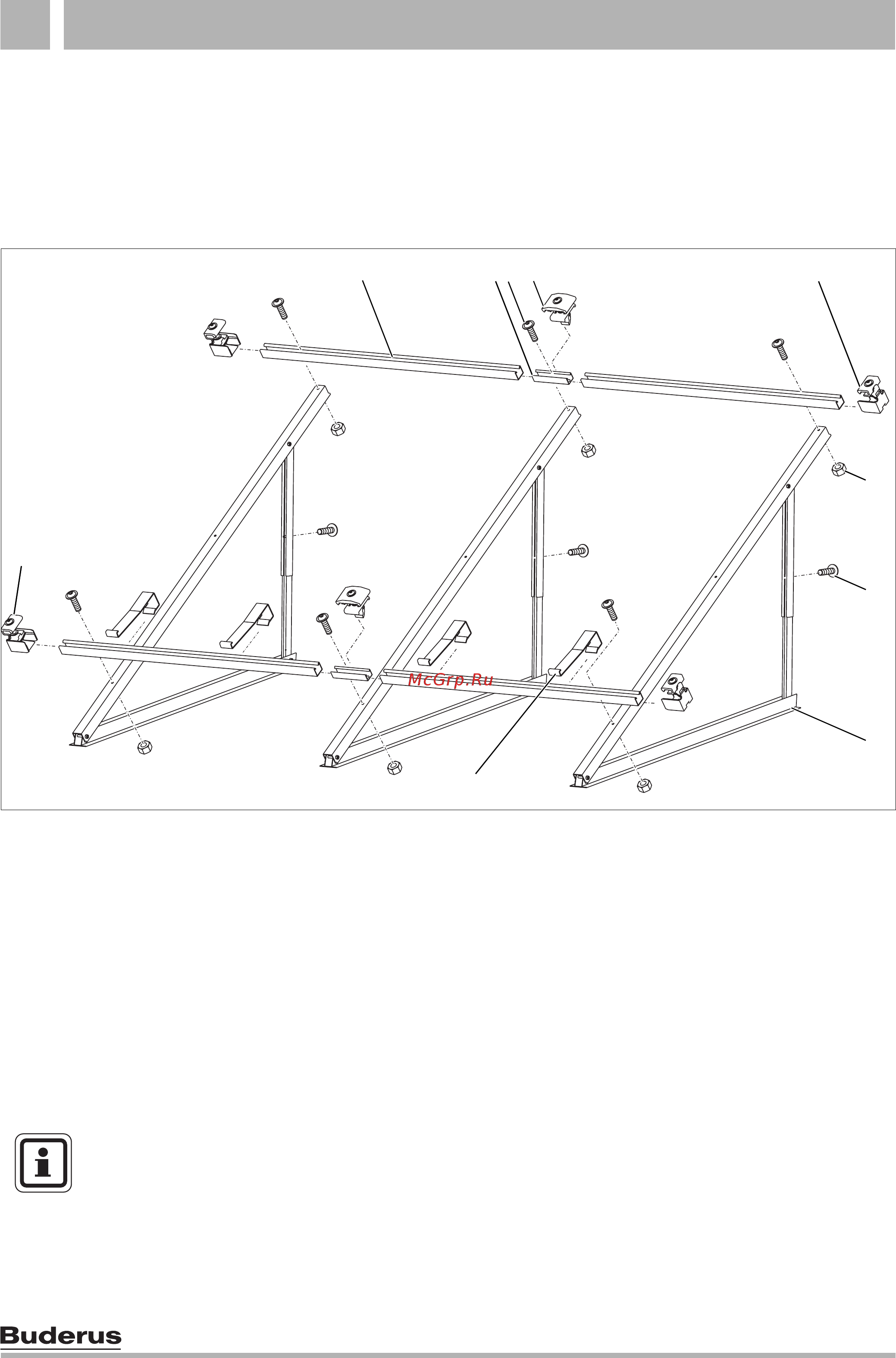

Рис. 3 Монтажный комплект для 2 коллекторов - 1 основной, 1 дополнительный
63043970.03-1.SD
63043970.03-1.SD
1
4
5
6
5
7
2
3
3
8
Основной монтажный комплект,
один на каждое поле коллекторов или
для первого коллектора (рис.3):
Дополнительный монтажный комплект,
один на каждый следующий коллектор (рис.3):
Поз. 1: профильная рейка 2 × Поз. 1: профильная рейка 2 ×
Поз. 3: винт M8×20 6 ×
Поз. 2: соединительная вставка со
стопорными винтами
2
×
Поз. 5: односторонний зажим коллектора 4 × Поз. 3: винт M8×20 3 ×
Поз. 6: гайка (M8) 4 × Поз. 4: двухсторонний зажим коллекторов 2 ×
Поз. 7: опора коллектора 2 × Поз. 6: гайка (M8) 2 ×
Поз. 8: крепление от сползания 2 × Поз. 7: опора коллектора 1 ×
Поз. 8: крепление от сползания 2 ×
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
В зависимости от применения подста-
вок для монтажа на плоской крыше
необходимы дополнительные опоры
и профильные рейки, о которых будет
сказано в соответствующих главах.
