Подключение сборных линий 8
35
Оставляем за собой право на изменения!
Инструкция по монтажу Logasol SKN 3.0 / SKE 2.0, монтаж на плоской крыше и фасаде • Издание 04/2006
8.2 Удаление воздуха при заполнении
под давлением
Если выпуск воздуха из солнечной установки осу-
ществляется напорным заполняющим насосом, то
вэтом случае установка воздушного клапана на
крыше не требуется.
z Снять пластмассовые защитные крышки со
штуцеров коллектора.
z Надеть накидную гайку (рис.57,поз.1) на
штуцер коллектора.
z Уложить зажимную шайбу (рис.57,поз.2) за
выступ штуцера коллектора и нажать на
нее.
z Прижать уголок с зажимным кольцом
(рис. 57, поз.3) к штуцеру, выровнять
и закрутить накидную гайку.
Выполните те же действия для подключения
обратной линии.
8.3 Удаление воздуха через воздушный клапан (дополнительный заказ)
Если Вы хотите установить в самой высокой точке
системы на солнечной установке автоматический
клапан выпуска воздуха, то нужно прокладывать
подающую линию с подъемом по направлению к
клапану (рис.58,поз.2) и обратную линию с подъ-
емом по направлению к полю коллекторов (рис.58).
Избегайте частых изменений направления.

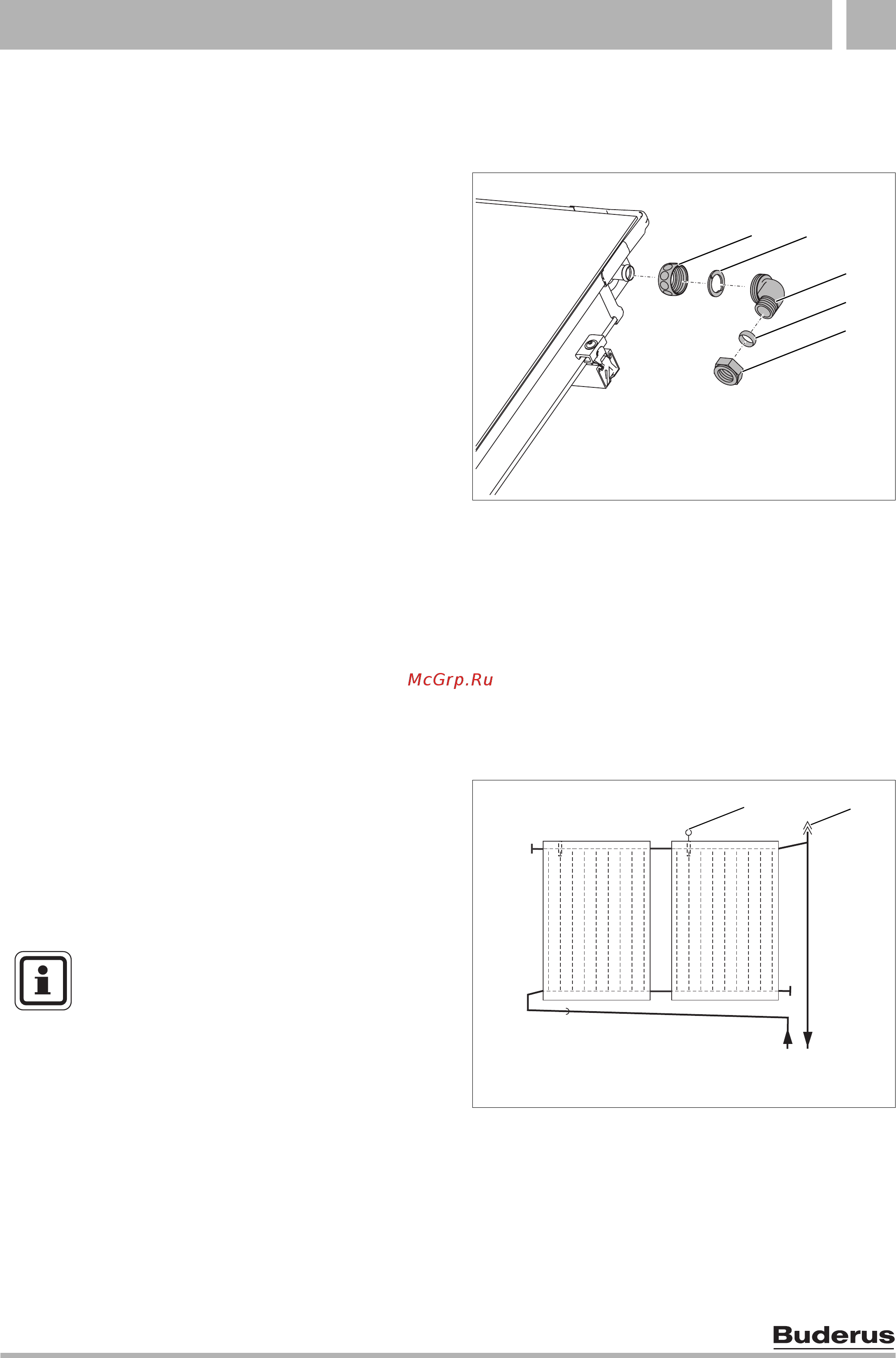

Рис. 57 Монтаж подающей линии (без воздушного
клапана на крыше)
Поз. 1: накидная гайка
Поз. 2: зажимная шайба
Поз. 3: уголок
Поз. 4: зажимное кольцо 18 мм
Поз. 5: накидная гайка для зажимного кольца
63043970.36-1.SD
63043970.36-1.SD
2
1
3
4
5
Рис. 58 Воздухосборник с воздушным клапаном на
подающей линии
Поз. 1: датчик коллектора
Поз. 2: автоматический воздушный клапан на крыше
63043965.58-1.SD
63043965.58-1.SD
2
1
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Для каждой смены направления вниз
и затем вверх нужно устанавливать
дополнительный воздухосборник с
клапаном выпуска воздуха.
