36
Инструкция по монтажу Logasol SKN 3.0 / SKE 2.0, монтаж на плоской крыше и фасаде • Издание 04/2006
Оставляем за собой право на изменения!
Подключение сборных линий8
Функции потайного винта и защитной крышки
автоматического воздушного клапана
Удаление воздуха из установки солнечного
коллектора осуществляется через открытый
потайной винт. Чтобы через него в солнечный
коллектор не проникала влага, нужно всегда
устанавливать защитную крышку (рис.59,поз.1).
Откройте воздушный клапан, для чего отверните
находящийся внутри потайной винт на один оборот.
Объем поставки
комплекта универсального
воздушного клапана (рис.59):
Монтаж воздушного клапана
z Надеть короткий шланг (55 мм, рис.60, поз.1)
на штуцер подключения подающей линии
коллектора и зажать пружинным хомутом.
z Завернуть наконечник R¾ с кольцом
(рис.60,поз.3) в воздухосборник
(рис.60,поз.4).
z Вставить наконечник (рис.60,поз.3) до упора
вшланг и зажать пружинным хомутом
(рис
.60,поз.2).
z Завернуть двойной ниппель с кольцом
(рис.60,поз.5) в воздухосборник.
z Подсоединить сборную линию к резьбовому
соединению с зажимным кольцом (18 мм)
(рис.60,поз.6).

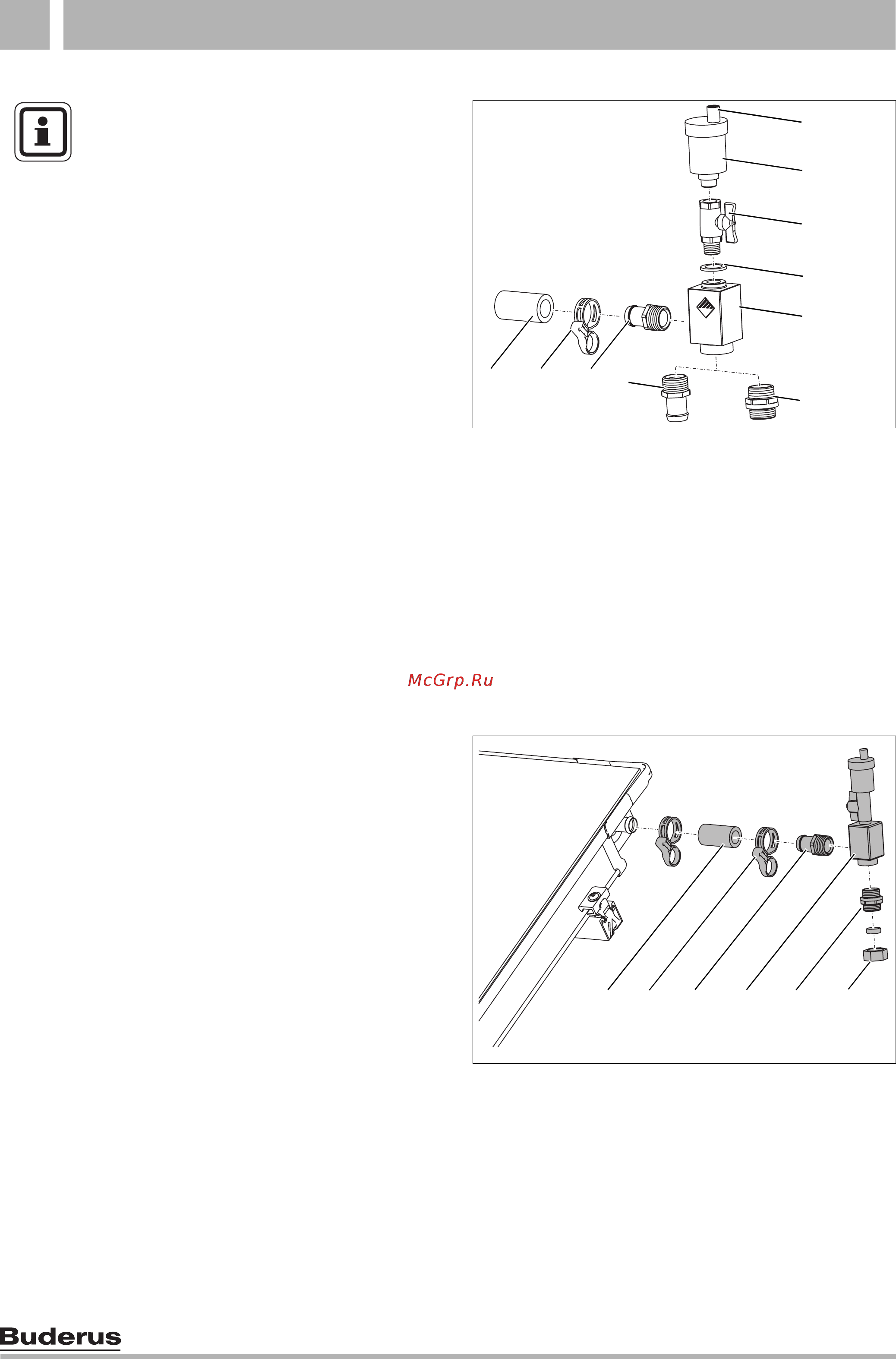

Рис. 59 Универсальный комплект воздушного клапана
63043965.59-1.SD
63043965.59-1.SD
2
1
3
4
5
7
7
8
9
6
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Мы рекомендуем всегда устанавливать
на солнечных установках цельнометал-
лические воздушные клапаны, так как
они выдерживают высокие температу-
ры.
Поз. 1: защитная крышка (потайной винт)1 ×
Поз. 2: автоматический воздушный клапан 1 ×
Поз. 3: шаровой кран 1 ×
Поз. 4: уплотнение 1 ×
Поз. 5: воздухосборник 1 ×
Поз. 6: двойной ниппель с кольцом 1 ×
Поз. 7: наконечник с кольцом 2 ×
Поз. 8: пружинный хомут 2 ×
Поз. 9: шланг 55 мм 1 ×
Рис. 60 Подключение воздушного клапана на крыше
Поз. 1: шланг 55 мм
Поз. 2: пружинный хомут
Поз. 3: наконечник R¾ с кольцом
Поз. 4: воздухосборник
Поз. 5: двойной ниппель с кольцом
Поз. 6: накидная гайка для зажимного кольца 18 мм
63043970.38-1.SD
63043970.38-1.SD
2
1
3
4
5
6
