32
Инструкция по монтажу Logasol SKN 3.0 / SKE 2.0, монтаж на плоской крыше и фасаде • Издание 04/2006
Оставляем за собой право на изменения!
Монтаж коллекторов6
z Надвинуть второй пружинный хомут на выступ
штуцера коллектора и потянуть фиксирующее
кольцо.
z Затянуть винт двухстороннего зажима ключом
SW5.
Теперь прижим (рис.51,поз.1) находится в нижней
кромке коллектора.
С остальными коллекторами нужно произвести те
же действия.
Установка односторонних зажимов коллектора
слева
Когда установлены все коллекторы, можно закре-
пить два оставшихся односторонних
зажима.
z Задвинуть односторонние зажимы
(рис.52,поз.1) в верхнюю и нижнюю
профильную рейку.
z Придвинуть зажимы к раме коллектора и затя-
нуть ключом SW5 (рис.52,поз.2).
Теперь прижим (рис.52,поз.2) находится в нижней
кромке коллектора.

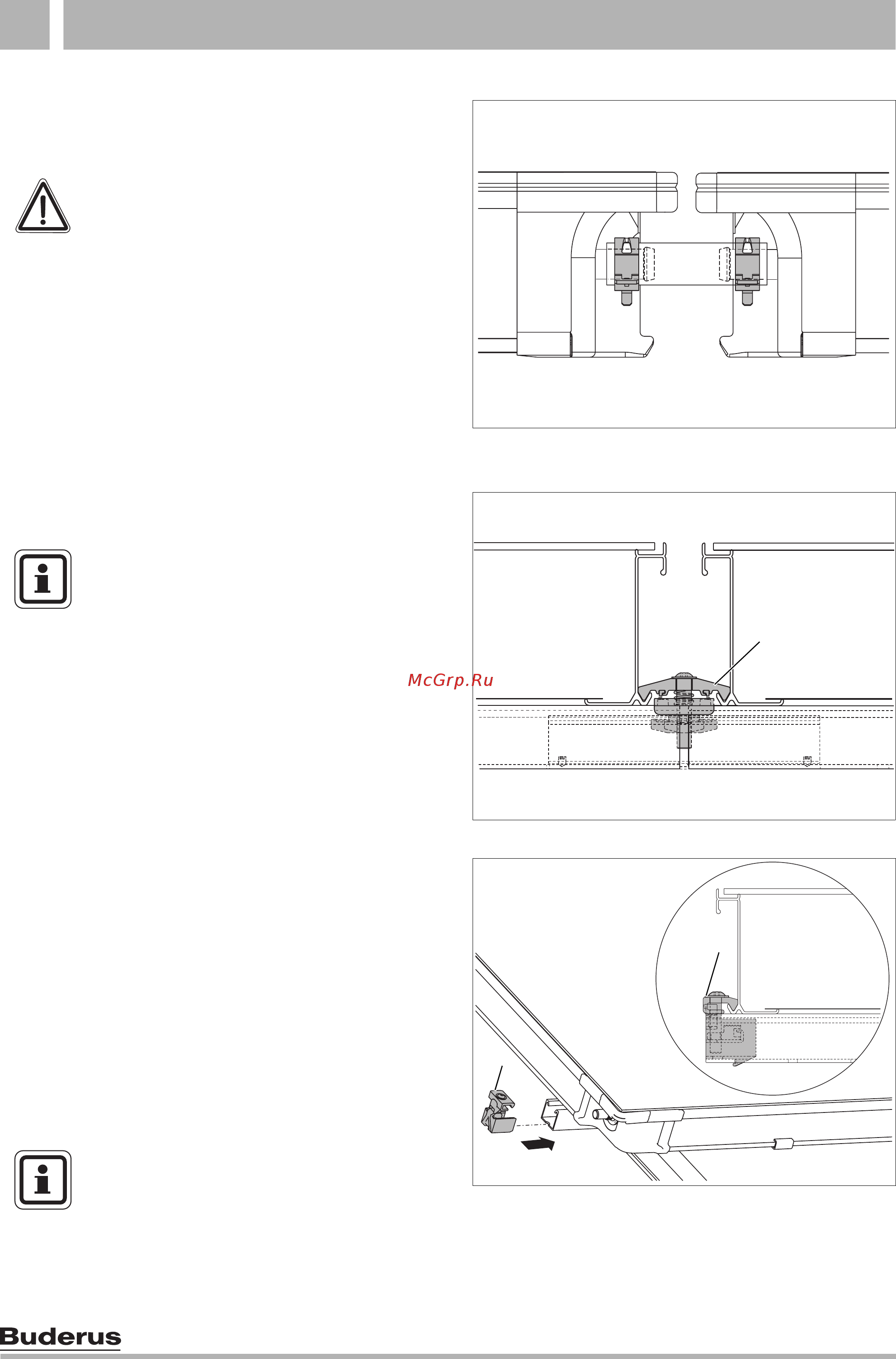

Рис. 50 Шланг солнечного коллектора с фиксирующими
пружинными хомутами
63043965.49-1.SD
63043965.49-1.SD
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ
из-за незакрепленных шлангов и
заглушек.
z Зажмите все шланги на штуцерах
коллектора пружинными хомутами
(рис.50).
Рис. 51 Двухсторонний зажим между 2 коллекторами
63043965.48-1.SD
63043965.48-1.SD
1
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
При затягивании винтов в месте отры-
ва отламываются пластмассовые пе-
ремычки.
Рис. 52 Односторонний зажим коллектора слева
63043970.34-1.SD
63043970.34-1.SD
2
1
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
При затягивании винта в месте отрыва
отламывается пластмассовая направ-
ляющая.
