18
Инструкция по монтажу Logasol SKN 3.0 / SKE 2.0, монтаж на плоской крыше и фасаде • Издание 04/2006
Оставляем за собой право на изменения!
Монтаж подставок на плоской крыше и фасаде5
5.1.2 Исполнение с дополнительными опорами
(дополнительная комплектация)
При более высоких нагрузках и вертикальном мон-
таже необходимы дополнительные опоры (идопол-
нительные профильные рейки, стр.26) для второго
и всех последующих коллекторов (рис.22). Это ис-
полнение может быть использовано в следующих
случаях:
– при высоте здания до 100 м (монтажная высота)
– при снеговой нагрузке до
3,8 кН/м²

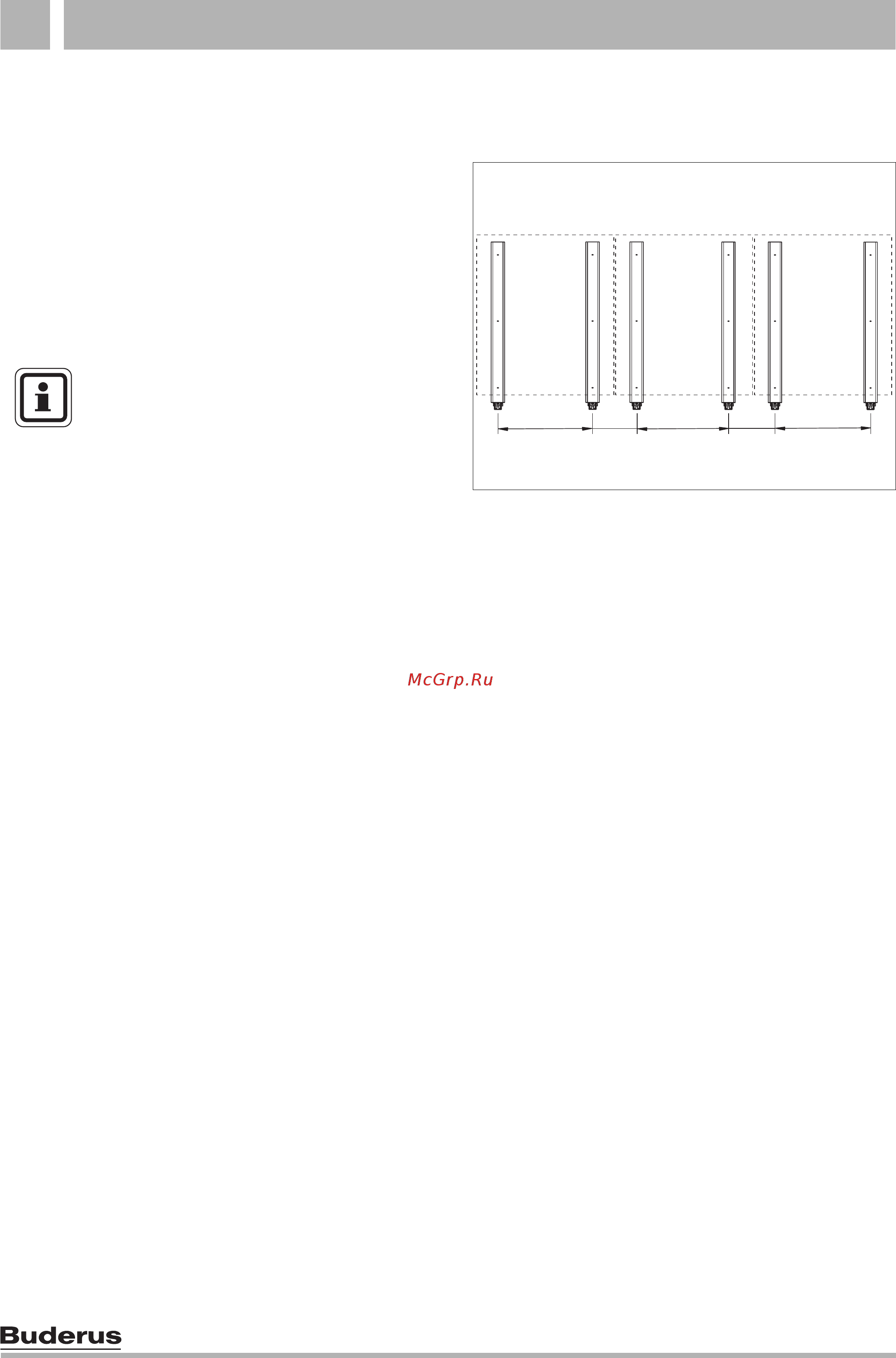

Рис. 22 Дополнительные опоры для 3 вертикальных
коллекторов
63043970.14-1.SD
63043970.14-1.SD
63043970.14-1.SD
980980 980190 190
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Для горизонтального монтажа можно
использовать основное исполнение
(рис.21, но с дополнительной рейкой
стр. 26) при высоте здания до 100 м и
снеговой нагрузке до 3,8 кН/м².
