20
Инструкция по монтажу Logasol SKN 3.0 / SKE 2.0, монтаж на плоской крыше и фасаде • Издание 04/2006
Оставляем за собой право на изменения!
Монтаж подставок на плоской крыше и фасаде5
При горизонтальном монтаже для каждого
коллектора нужно установить 3 опоры (рис.24).
5.2.2 Исполнение при максимальных нагрузках
(дополнительная комплектация, рис. 25)
Для высоких нагрузок дополнительно потребуются
тросовая страховка (стр.22) и дополнительные
рейки (стр.26). Это исполнение может быть
использовано в следующих случаях:
– при высоте здания до 100 м (монтажная высота)
– при снеговой нагрузке до 3,8 кН
/м²

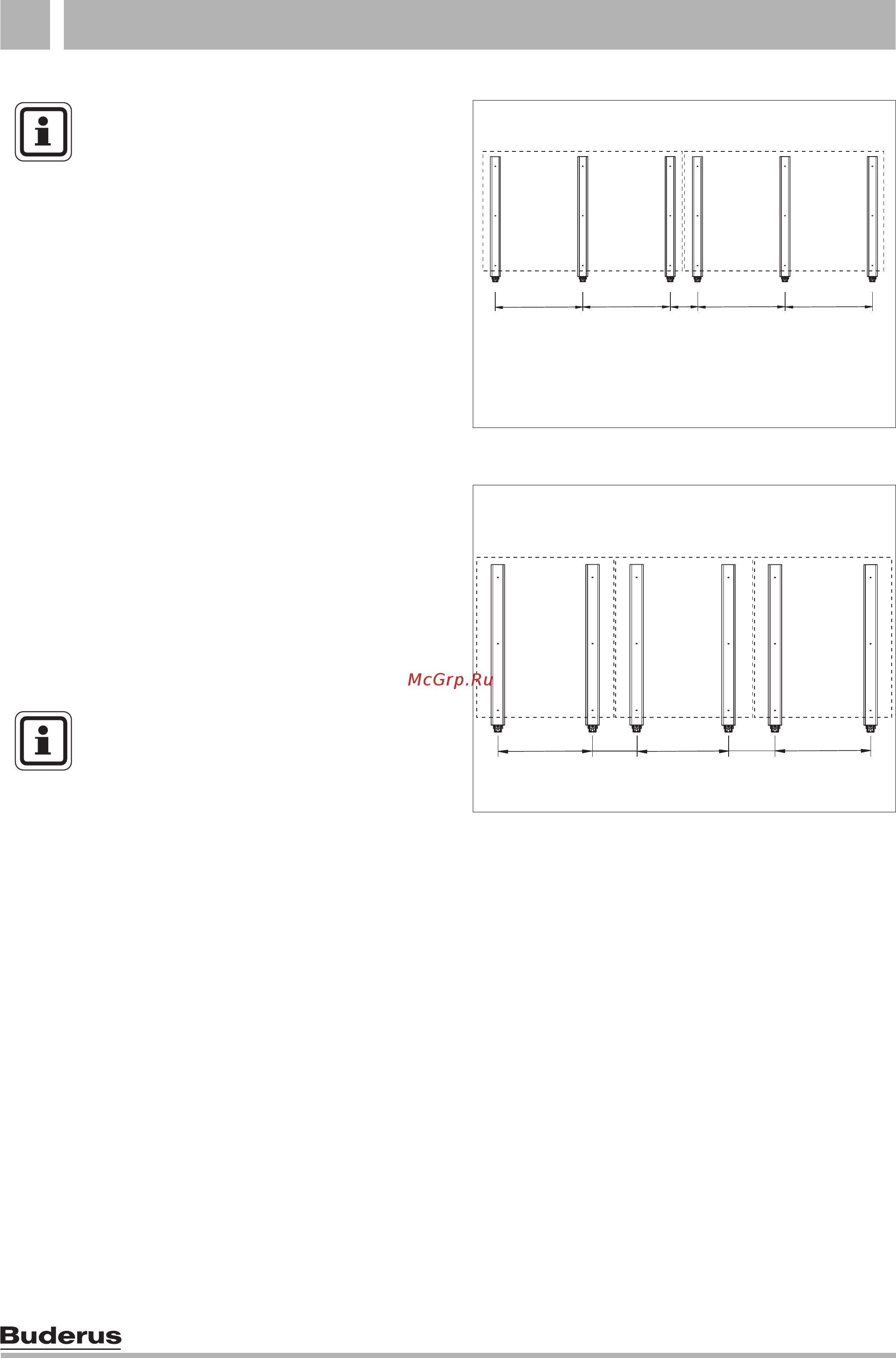

Рис. 24 Основное исполнение для 2 горизонтальных
коллекторов
63043970.14-1.SD
63043970.16-1.SD
63043970.16-1.SD
980 980 135 980 980
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Горизонтальный монтаж можно выпол-
нять только с использованием допол-
нительных опор (дополнительная
комплектация).
Рис. 25 Исполнение при максимальных нагрузках для
3 вертикальных коллекторов
63043970.14-1.SD
63043970.14-1.SD
63043970.14-1.SD
980980 980190 190
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Расстояния между опорами при гори-
зонтальном монтаже коллекторов для
максимальных нагрузок приведены на
рис. 24.
