13 / 56
0006081255_200704
1400 1450 1500 1550 1600 1650 1700 1750 1800 1850 1900 1950 2000 2050 2100 2150
0
4
8
12
16
20
24
28
32
36
40
Gas pressure at burner
X = 40 mm
Power rate [kW]
mbar
0 200 400 600 800 1000 1200 1400 1600 1800 2000 2200
-5
-3
-1
1
3
5
7
9
11
13
15

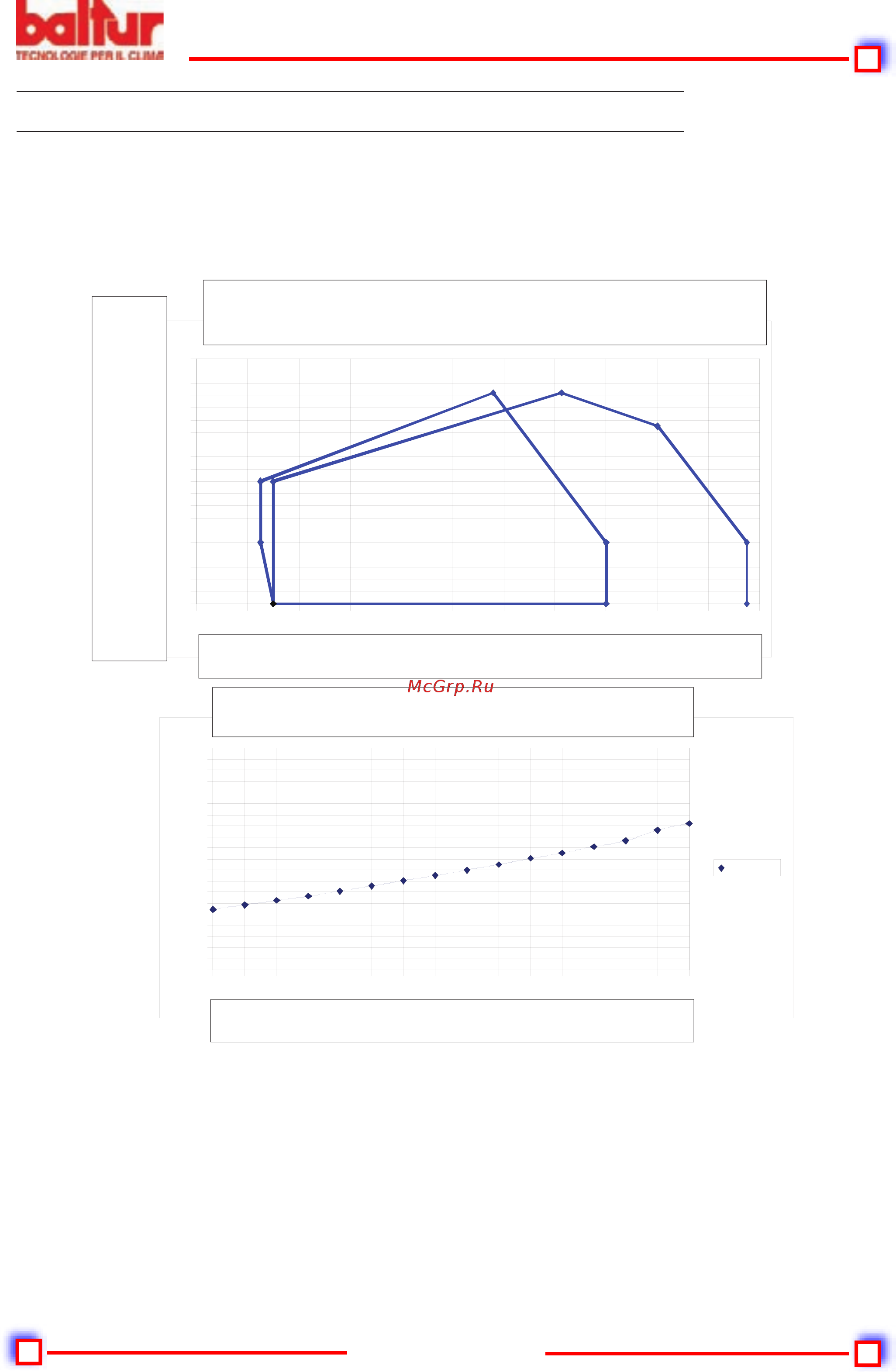

Campo di lavoro/Operating field/Arbeitsfeld BGN 200 LX, X = 8/40 mm
Potenzialità / Power / Kapazität [kW]
Расположение распылителя X = мин.(слева) и X = макс. (справа)
BGN 200LX
РАБОЧИЙ ДИАПАЗОН
BGN 200LX, X=08/40 мм
(кВт)
Мощность
Давление горения
(кВт)
Мощность
Давление газа в горелке
РАБОЧИЙ ДИАПАЗОН
Рабочие диапазоны получены на испытательных котлах в соответствии с нормативами EN 676 и являются
приблизительными для подбора горелки к котлу. Для исправного функционирования горелки размеры камеры сгорания
должны соответствовать действующим нормативам; в противном случае обращайтесь к изготовителю за помощью.
мбар
