9 / 56
0006081255_200704

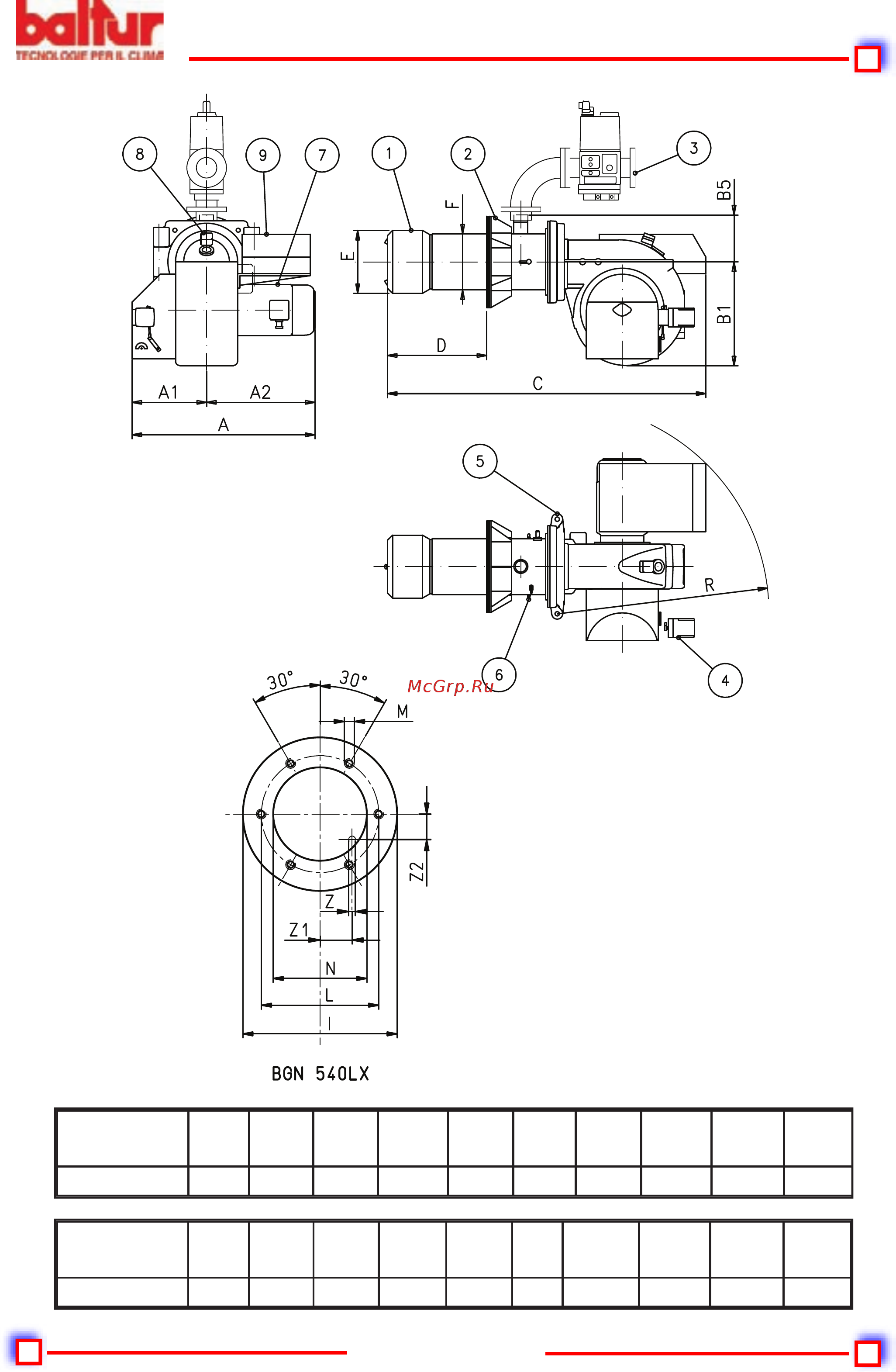

КОМПОНЕНТЫ
1) Головка горения
2) Фланец
3) Модуляционный клапан
4) Серводвигатель для
регулировки воздуха
5) Шарнир
6) Винт регулировки воздуха на
головке горения
7) Двигатель крыльчатки
8) Воздушный прессостат
9) Электрический щит
МОД. A A1 A2 B1 B5 C D
МИН.
D
МАКС.
E
Ø
F
Ø
BGN 540 LX
1155 470 685 695 283 2110 330 600 400 355
МОД. I I1 L
МИН.
L
МАКС.
M N
Ø
R
МАКС.
Z Z1 Z2
BGN 540 LX
580 - - 520 520 M20 430 1170 12 131 156
0002470911
