8 / 56
0006081255_200704

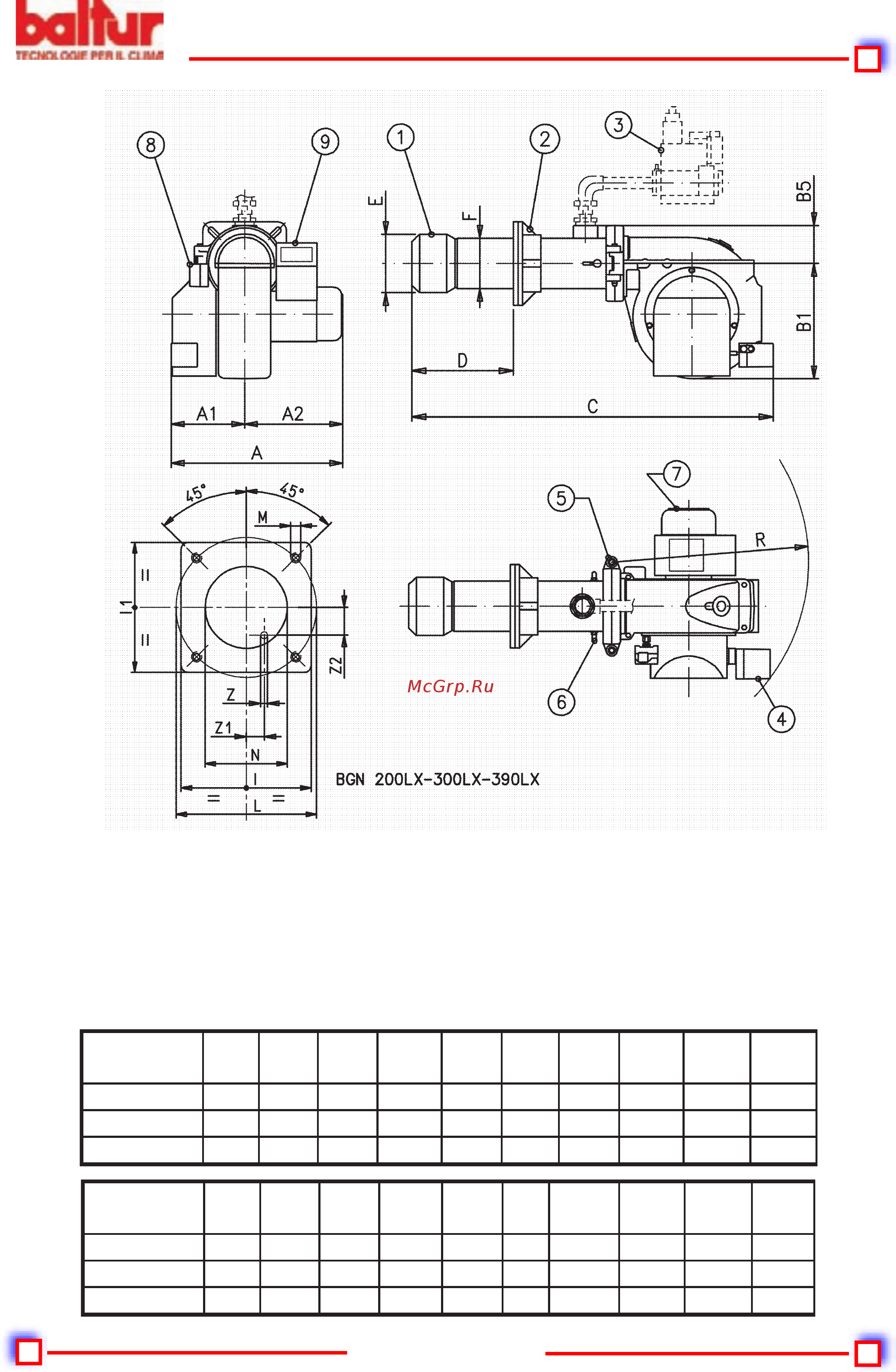

КОМПОНЕНТЫ
1) Головка горения
2) Фланец
3) Модуляционный клапан
4) Серводвигатель для
регулировки воздуха
МОД. A A1 A2 B1 B5 C D
МИН.
D
МАКС.
E
Ø
F
Ø
BGN 200 LX
835 400 435 580 150 1630 280 480 300 220
BGN 300 LX
880 400 480 580 177 1630 280 480 316 275
BGN 390 LX
880 400 480 580 177 1630 280 480 316 275
МОД. I I1 L
МИН.
L
МАКС.
M N
Ø
R
МАКС.
Z Z1 Z2
BGN 200 LX
320 320 280 370 M12 260 980 12 113 54
BGN 300 LX
440 440 400 540 M20 360 980 12 150 87
BGN 390 LX
440 440 400 540 M20 360 980 12 150 87
0002471090
5) Шарнир
6) Винт регулировки воздуха на головке горения
7) Двигатель крыльчатки
8) Воздушный прессостат
9) Электрический щит
