Блок управления или Время Время пред. Пред. Пост. Время между открытием Отключение Время между открытием
программатор защитное продува розжиг розжиг пилотного клапана пилот.клапана после клапана 1-ой ступени
и открытием клапана открытия главного клапана и клапана 2-ой ступени
с с с с с с с
LFL 1.333 3 31,5 6 3 12 3 12

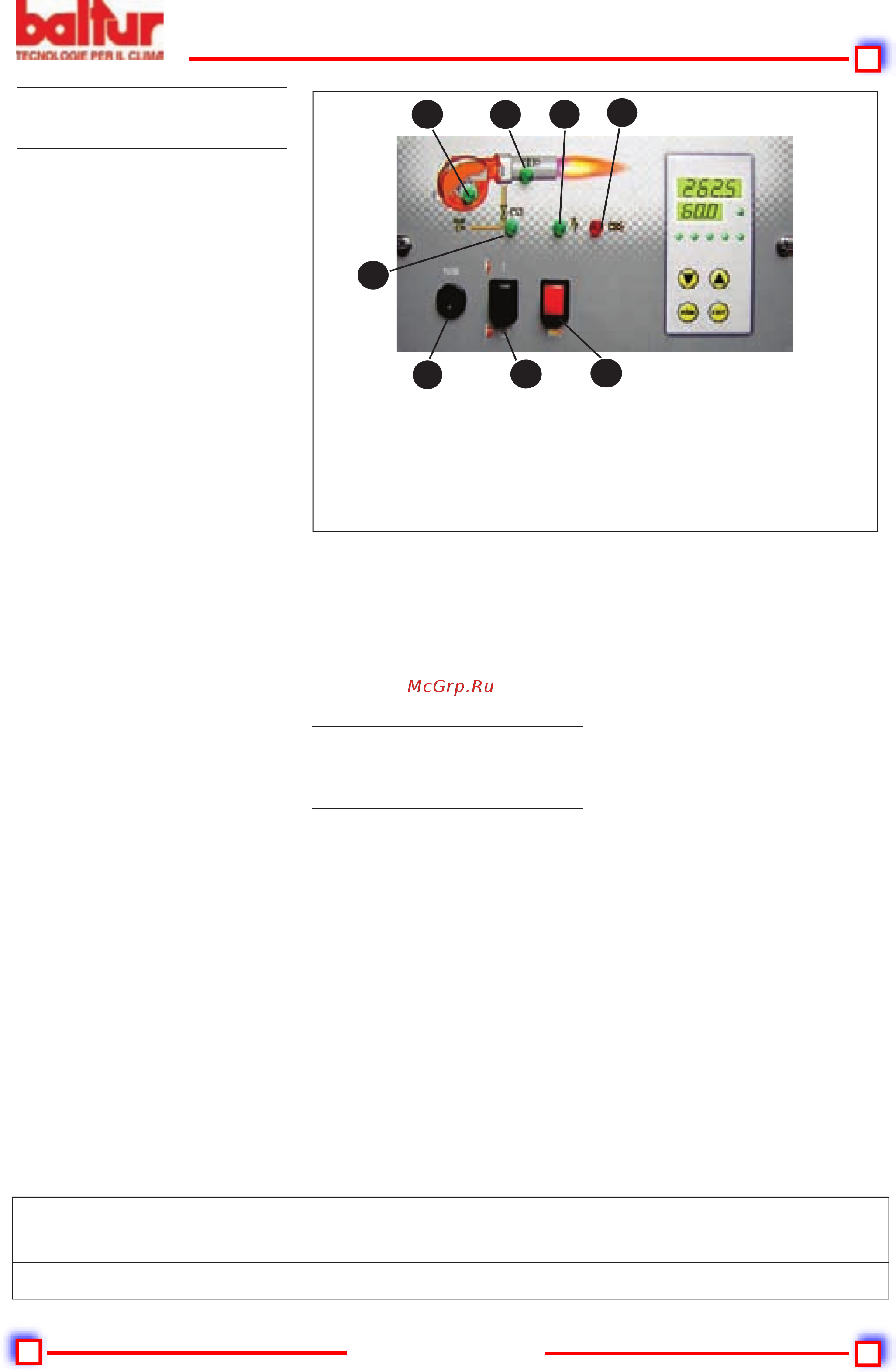

1 Главный выключатель
ВКЛЮЧЕН/ОТКЛЮЧЕН
2 Индикатор наличия напряжения
3 Индикатор работы вентилятора
4 Индикатор срабатывания
трансформатора
5 Индикатор функционирования
газовых клапанов
6 Предохранители защиты
вспомогательных контуров
7 Индикатор блокировки блока
управления
8 Кнопка разблокировки блока управления
ОПИСАНИЕ
ФУНКЦИОНИРОВАНИЯ
Закрывая выключатель 1 (если
термостаты закрыты), напряжение
доходит до блока управления и
контроля (загорание светодиода 2),
который запускается. Так включится
двигатель вентилятора (светодиод
3) для выполнения продува камеры
сгорания и одновременно с этим
сервопривод управления воздушной
заслонки поместится в положение
открытия, соответствующее
максимально отрегулированной
мощности.
По окончанию фазы предварительного
продува воздушная заслонка
помещается в положение пламени
розжига. Если контрольный прессостат
давления воздуха вентиляции
обнаруживает достаточное давление,
включается трансформатор розжига
(светодиод 4), а после двух секунд
открываются газовые клапаны:
главный и предохранительный
(светодиод 5).
Уточняем, что:
a) На главном клапане имеется
устройство пропорциональной
регулировки соотношения воздуха/
газа.
b) Предохранительный клапан
выполнен в варианте ВКЛ./ВЫКЛ.
c) Воздушная заслонка приводится
в действие специальным элект-
рическим серводвигателем
(см. регулировки 0002933220 от 200Lx
- 390Lx и 0002933490 для мод. 540Lx).
Имейте ввиду, что останов горелки
из-за срабатывания термостата
приведёт к тому, что заслонка будет
помещена серводвигателем в
закрытое положение.
Примечание: расход газа в положении
пламени розжига обычно должен
быть чуть больше минимально-
го модуляционного расхода.
Положение пламени розжига
может быть отрегулировано
на серводвигателе управления
воздушной заслонкой (см. 0002933220
от 200Lx - 390Lx и 0002933490 для
мод. 540Lx).
Наличие пламени, обнаруженное
устройством контроля, позволяет
продолжить и завершить фазу розжига
с отключением трансформатора
розжига. После этого сервопривод
плавно откроет воздушную заслонку,
а пневматический клапан увеличит
подачу газа до максимального
отрегулированного значения.
При отсутствии пламени, блок
управления останавливается в
положении "блокировки" (светодиод
7) за 3 секунды с момента открытия
главного клапана. В случае защитной
блокировки газовые клапаны сразу
же закрывают. Для восстановления
работы блока и выхода из блокировки
необходимо нажать кнопку 8 на
обзорной панели.
ОПИСАНИЕ
ФУНКЦИОНИРОВАНИЯ
МОДУЛЯЦИИ
Когда горелка работает на минимальной
мощности и если зонд модуляции
позволяет (отрегулирован на
значение температуры или давления,
которое выше уже имеющегося на
котле), сервопривод регулировки
воздуха начинает поворачиваться,
вызывая плавное увеличение
подачи воздуха для горения и,
следовательно, газа, до тех пор,
пока не достигнется максимальный
расход, отрегулированный на горелке.
Увеличение давления воздуха в
вентиляторе определяется датчиком
газового пропорционального клапана,
который постепенно настраивает
расход газа с учётом постепенного
изменения давления воздуха. Горелка
остаётся в положении максимальной
подачи до тех пор, пока температура
или давление не достигнут такого
значения, при котором сработает
зонд модуляции, который вызовет
вращение сервопривода в обратную
предыдущей сторону.
Вращение назад, а следовательно и
сокращение расхода воздуха и газа,
происходит в короткие интервалы
времени. Благодаря этим операциям,
система модуляции пытается
уравновесить количество тепла,
поступающего котлу, с теплом, которое
сам котёл отдаёт при эксплуатации.
Зонд модуляции, установленный на
котле, обнаруживает запрашиваемые
изменения и автоматически приводит в
соответствие расход топлива и воздуха
для горения, задействуя сервопривод
регулировки воздуха, поворачивая его
в сторону увеличения или уменьшения.
Если даже при работе на минимальной
мощности достигается предельное
значение температуры или давления,
на которое настроено устройство
окончательного останова (термостат
или прессостат), горелка остановится
после его срабатывания.
После опускания температуры или
давления ниже значения, при котором
сработало устройство останова,
горелка повторно запустится, выполняя
ранее описанную программу.
