22 / 56
0006081255_200704
РОЗЖИГ И РЕГУЛИРОВКА
ГАЗА (МЕТАНА)
1) Проверьте, что головка
горения входит в топку
на расстояние, указанное
кон ст р у кто ром кот л а.
Проверьте, что устройство,
закрывающее воздух на
головке горения, установлено
в положении, подходящем для
требуемого расхода топлива
(пр оход воздуха между
диском и головкой должен
быть значительно уменьшен
в случае небольшого расхода
топлива и, наоборот, если
расход топлива довольно
высокий, то воздушный зазор
между диском и головкой
должен быть большим).
Смотрите главу “Регулировка
головки горения”.
2) Крайне важно выпустить
воздух из трубопроводов
если это не было сделано в
момент соединения горелки
к газовому трубопроводу. Для
выполнения этой операции
откройте двери и окна и
действуйте очень осторожно!
Н е о б х о д и м о о т к р ы т ь
патрубок на трубопроводе,
расположенный рядом с
горелкой, а затем потихоньку
открывать отсечные кран(ы)
газа. Закройте кран после
того, когда Вы почувствовали
характерный запах газа. Дайте
необходимое время на то,
чтобы весь газ выветрился
нару жу и про ветрил ось
помещение, а после этого
опять соедините горелку к
газовому трубопроводу.
3) Проверьте, что в котле есть
вода и вентили системы
открыты.
4) Точ но провер ьте, ч то
выброс продуктов сгорания
происходит без каких-либо
препятствий (заслонки и
дымоход открыты).
5) Проверьте, что напряжение
п р и с о е д и н я е м о й
э л е к т р и ч е с к о й л и н и и
соответствует напряжению
горелки и, что электрические
соединения (двигатель и
главная линия) подготовлены
для работы с имеющимся
зн ачение м н апря жения.
Проверьте, что электрические
соединения, выполненные
на месте, осуществлены
в соответствии с нашей
электрической схемой.
6) Подсоедините манометр с
подходящей шкалой отсчёта
к забо рному отверс тию
давления газа для выявления
регулировочного значения
(если позволяет величина
предусмотренного давления
можно использовать прибор
с колонной водяного столба,
не пользуйтесь для маленьких
давл е ний с трел очн ы м и
приборами).
7) О т р е г у л и р у й т е в о з д у х
д л я п л а м е н и р о з ж и га ,
м и н и м а л ь н о г о и
м а к с и м а л ь н о г о ,
придерживаясь инструкций по
регулировке электродвигателя
у п р а вл е н и я в о з д у ш н о й
з а с л о н к о й , к о т о р ы е
приводятся на следующих
страницах. На деле, поместите
кулачки регулировки воздуха
мале ньк ого и боль шого
пламени в положения, которые
счи т а ете п од х од я щ им и
для тепловой мощности,
необходимой для маленького
и большого пламени.
8) При помощи специального
в и н т а р е г у л и р о в к и
соотношения газа и воздуха
газового клапана модели MB-
VEF.. или DMV-VEF.. установите
желаемое значение (смотрите
на следующих страницах
специальные инструкции для
газового клапана MB-VEF.. или
DMV-VEF..).
9) С выключателем щита горелки
в пол. “0” и включенным
главным выключателем,
проверьте, вручную закрывая
дистанционный выключатель,
что двигатель вращается в
правильном направлении.
Если это не так, поменяйте
местами два провода линии,
которая подаёт питание на
трёхфазный двигатель.
10) Инструкции для работы
горелки в ручном режиме
Можно проконтролировать
процесс горения во всём
модуляционном диапазоне,
управляя вручную блоком

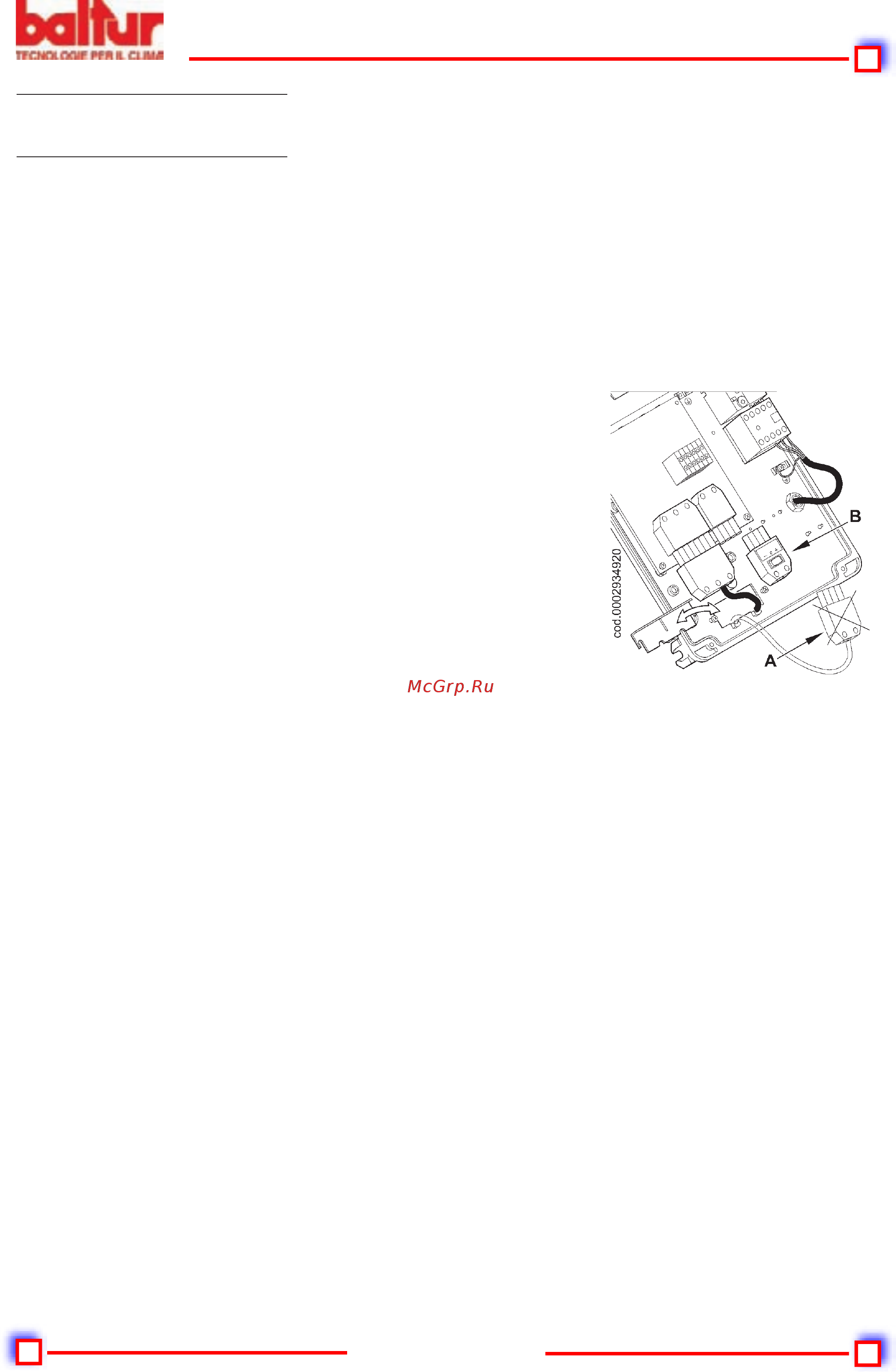

MPA 22. Для этих целей
используйте разъём для
модуляции (B), как на рисунке,
из комплекта горелка. После
отсоединения 4-штырькового
разъёма (A), который подаёт
сигналы с линии термостатов
или регулятора RWF 40,
поместите на его место разъём
(B). Увеличьте или уменьшите
р а с х од газ а и возд уха
кнопками "+" и "-". Закончив
контроль, вновь подсоедините
4-штырьковый разъём (A) и
восстановите автоматический
модуляционный режим.
Примечание:
П р о д у в в ы п о л н я ет с я с
полностью открытой заслонкой
и поэтому во время этой
операции серводвигатель
регулировки срабатывает и
проделывает полный ход от
открытия до максимального
заданного значения. Только
тогда, когда серводвигатель
регулировки возвратится
в положение розжига блок
у п р а вл е н и я п р од ол ж и т
свою программу, задействуя
трансформатор и газовые
клапаны для розжига. Во время
фазы продува необходимо
проверить, что прессостат
контроля давления воздуха
меняет позицию (от закрытого
положения без обнаружения
давления должен перейти
в закрытое положение с
определением давления
воздуха). Если прессостат не
обнаруживает достаточное
давление (не выполняет смену)
трансформатор розжига и
газовые клапаны не сработают
и блок управления остановится
в положении блокировки. Для
