17 / 56
0006081255_200704

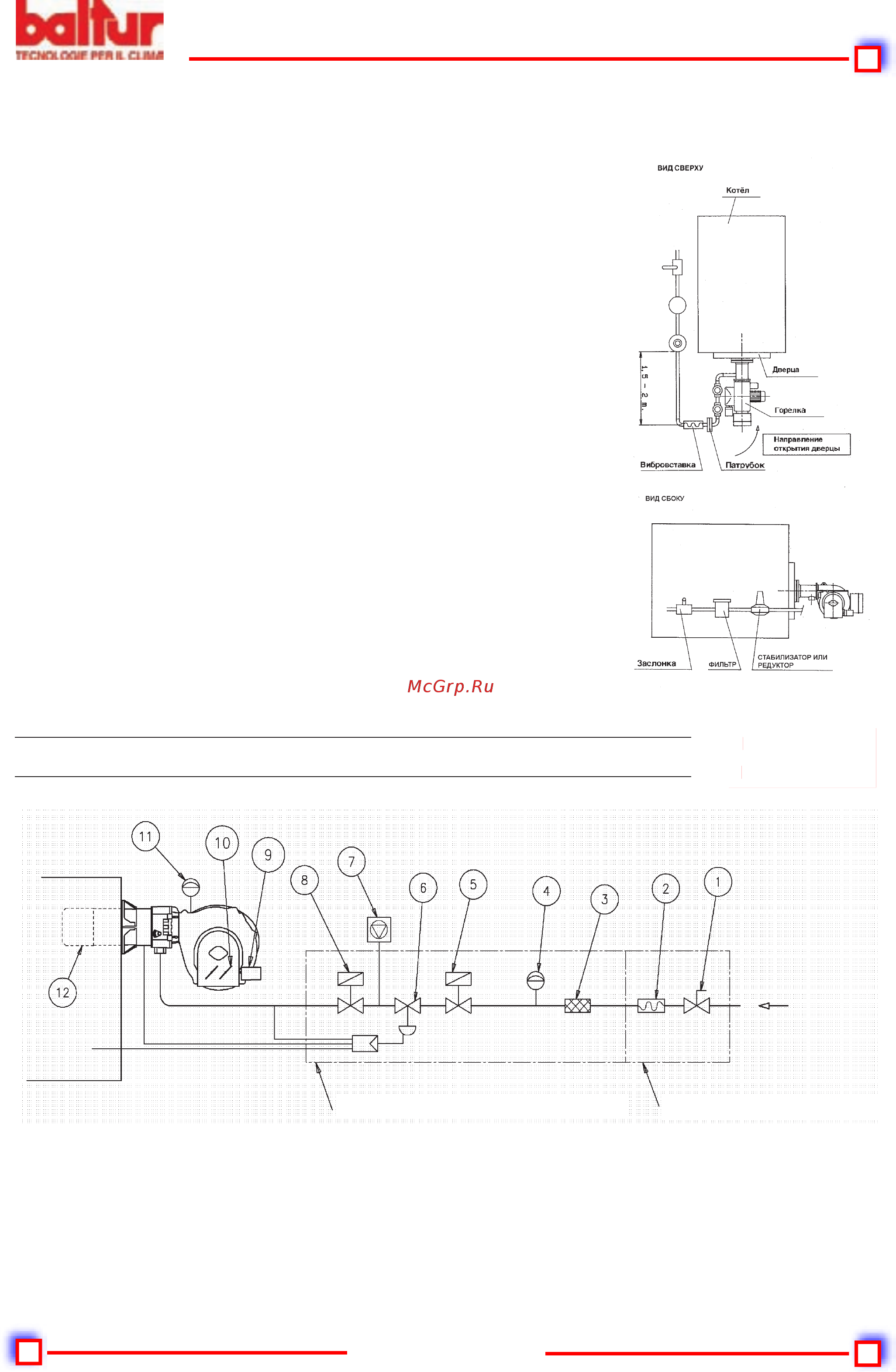

ЛИНИЯ ПИТАНИЯ
П р и н ц и п и а л ь н а я с х е м а
л и н и и п и т а н и я г а з а
приводится на чертеже сбоку.
Газовая рампа сертифицирована
в соответствии со стандартом
EN 676 и поставляется клиенту
отдельно от горелки.
Необходимо монтировать ручной
отсечной клапан и вибровставку,
которые должны размещаться в
соответствии со схемой.
В случае если на газовой рампе
регулятор давления не встроен
в моноблочный клапан, считаем
полезным привести некоторые
практические рекомендации
по установке дополнительных
принадлежностей на газовом
трубопроводе вблизи от горелки:
1) Д л я п р е д о т в р а щ е н и я
сильных падений давления
при включении, необходимо
п ред у смотр еть отр езо к
трубопровода длиной 1,5-2
метра между точкой установки
стабилизатора/редуктора
д а в л е н и я и г о р ел к о й .
Данная труба должна иметь
диаметр, одинаковый или
больше соединительного
патрубка горелки.
2) Для достижения лучших
показателей работы регулятора
давления уместно монтировать
его на горизонтальной трубе
после фильтра. Регулятор
д а в л е н и я г а з а д о л ж е н
быть настроен тогда, когда
работает при максимальном
расходе, действительно
ис п ол ь з у м о м гор ел к о й .
Давление на выходе должно
регулироваться на значение,
меньшее максимального
в ы д а в а е м о г о р а с х о д а
(расход, который получается
о т к р у ч и в а н и е м в и н т а
регулировки до концевого
с т о п о р а ) ; д л я о с о б ы х
случаев - закручивание винта
регулировки приведёт к
увеличению давления на выходе
регулятора, откручивание - к
уменьшению.
ПРИМ.
Если на горелке монтированы
газовые клапаны модели SKP
70... не нужно устанавливать
регулятор давления, так как при
нормальных рабочих условиях
данный клапан сам выполняет
роль регулятора давления.
Обозначения
1) Ручной отсечной клапан
2) Вибровставка
3) Газовый фильтр
4) Прессостат минимального
давления газа
5) Предохранительный клапан
6) Регулятор давления
ПРИНЦИПИАЛЬНАЯ СХЕМА ГАЗОВОЙ ГОРЕЛКИ
N° 0002910950N° 0002910950
ИСПР. 10/05/06ИСПР. 10/05/06
7) Блок контроля
герметичности клапанов
(обязателен для горелок
с номинальной
максимальной тепловой
мощностью выше 1200 кВт)
8) Рабочий клапан 2-х
ступеней
9) Сервопривод управления
10) Заслонка регулировки
воздуха
11) Воздушный прессостат
12) Головка горения
Газовая рампа от изготовителя
За счёт установщика
8780_ru.tif
ПРИНЦИПИАЛЬНАЯ СХЕМА ДЛЯ УСТАНОВКИ
ЗАСЛОНК А -ФИЛ ЬТР - СТА Б И ЛИЗАТОР
В И БРОВСТАВК А-О ТКР ЫВАЮ Щ ИЙ С Я
ПАТРУБОК
