15 / 56
0006081255_200704
1000 1200 1400 1600 1800 2000 2200 2400 2600 2800 3000 3200 3400 3600 3800 4000
0
4
8
12
16
20
24
28
32
36
40
44
48
Pressione gas al bruciatore/Gas pressure at burner/Gasdruck am Brenner
X = 40 mm
Potenzialità / Power rate / Kapazität [kW]
mbar
0 250 500 750 1000 1250 1500 1750 2000 2250 2500 2750 3000 3250 3500 3750 4000
-5
-3
-1
1
3
5
7
9
11
13
15
17

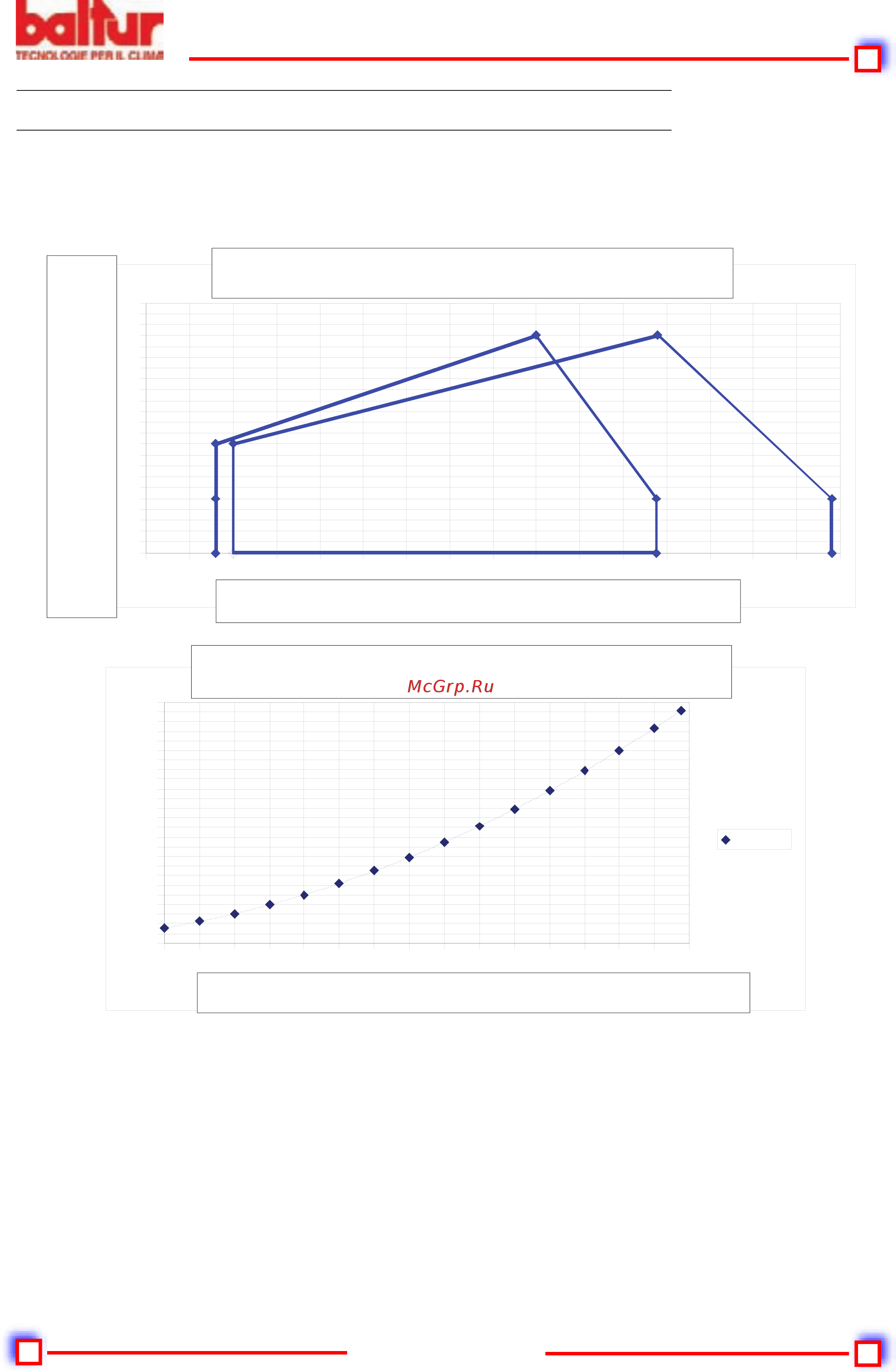

Operating field BGN 390 LX, X = 10/40 mm
PFeu...power...kW
pFR...combustion pressure...mbar
Расположение распылителя X = мин.(слева) и X = макс. (справа)
BGN 390 LX
РАБОЧИЙ ДИАПАЗОН
BGN 390LX, X=10/40 мм
(кВт)
Мощность
Давление горения
(кВт)
Мощность
Давление газа в горелке
РАБОЧИЙ ДИАПАЗОН
Рабочие диапазоны получены на испытательных котлах в соответствии с нормативами EN 676 и являются
приблизительными для подбора горелки к котлу. Для исправного функционирования горелки размеры камеры сгорания
должны соответствовать действующим нормативам; в противном случае обращайтесь к изготовителю за помощью.
мбар
