20 / 56
0006081255_200704
ЭЛЕКТРИЧЕСКИЕ
СОЕДИНЕНИЯ
На 3-фазной линии питания
должны иметься выключатели с
предохранителями. Кроме этого,
нормативами предусмотрено
наличие выключателя на
линии питания горелки.
Данный выключатель должен
устанавливаться с наружной
стороны котельной в наиболее
удобном и легкодоступном месте.
При выполнении электрических
соединений (линия и термостаты)
придерживайтесь указаний
на электрической схеме в
приложении. Для соединения
горелки с линией питания
осуществите следующее:

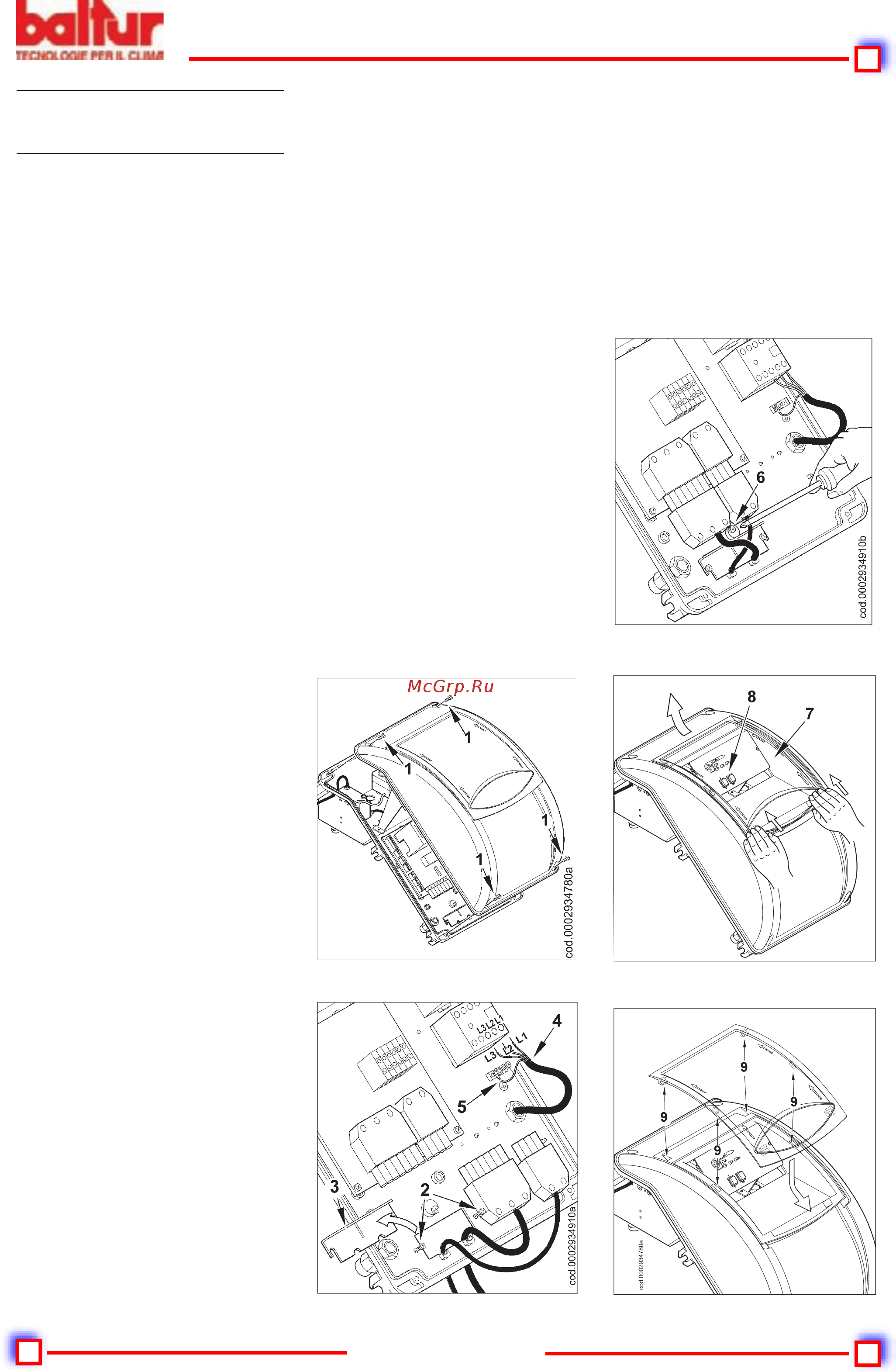

1) Снимите крышку, открутив 4
винта (1), как на рис. 1, при
этом не убирайте прозрачное
ок о ш к о . Та к и м образ о м
можно получить доступ к
электрическому щиту горелки.
2) Ослабьте винты (2). После того,
как Вы сняли кабельный зажим
(3), пропустите через отверстие
7-штырьковый и 4-штырьковый
разъёмы (см. рис. 2). Соедините
пита ю щ и е к абел и (4) к
дистанционному выключателю,
закрепите заземляющий кабель
(5) и затяните соответствующий
хомут.
3) Поместите кабельный зажим,
как указано на рисунке 3.
Поверните эксцентрик (6) так,
чтобы зажим должным образом
надавил на два кабеля,
после этого затяните винты,
фиксирующие зажим. Наконец,
соедините два разъёма 7-ми и
4-штырьковый.
ПРИМЕЧАНИЕ: гнёзда кабелей
для разъёмов 7- и 4-штырькового
предусмотрены соответственно
для кабеля диам. 9,5-10 мм и
диам. 8,5-9 мм. Это позволяет
получить класс защиты IP
54 (Стандарт CEI EN60529),
касающийся электрического
щита.
4) Для закрытия крышки
электрического щита, закрутите
4 винта (1), используя
момент затягивания, равный
приблизительно 5 Нм, для
Рисунок 1
Рисунок 2
Рисунок 4
Рисунок 5
Примечание! Открытие
электрического щита
разрешено исключительно
к в а л и ф и ц и р о в а н н ы м
специалистам.
обеспечения правильного
уплотнения. Теперь мож-
но получить доступ к па-
нели управления (8).
Отцепите прозрачное окошко
(7), слегка надавливая руками
в направлении стрелок на рис.
4. Переместите окошко вперёд
на некоторый отрезок, после
чего отделите его от крышки.
5) Для правильного расположения
прозрачного окошка на щите
поступайте в соответствии
с рисунком 5: поместите
крюки в соответствующие
гнёзда (9), продвиньте
окошко в направлении,
указанном стрелкой, пока
не услышите лёгкий щелчок.
Теперь обеспечено должное
уплотнение.
Рисунок 3
