СОЕДИНЕНИЕ ГОРЕЛКИ С КОТЛОМ

МОНТАЖ УЗЛА ГОЛОВКИ

П р и д е р ж и в а я с ь ч е р те ж а

0002934900, поместите жёсткую

трубку в гнездо на соединительном

фланце и застопорите её винтом.

Эту трубку затем нужно будет

отрезать на уровне распылителя.

Для размещения изоляционного

фланца 2 между горелкой и

плитой котла 1 необходимо

демонтировать конечную

деталь головки горения.

а) Правильно отрегулируйте

положение соединительного

фланца 4. Для этого ослабьте

винты 6 так, чтобы головка

горения вошла в топку на

д л и н у, р е к о м е н д у е м у ю

конструктором генератора.

b) П о м е с т и т е н а с т а к а н

изоляционную прокладку 3.

c) Закрепите узел головки к котлу

1 при помощи шпилек, шайб

и соответствующих гаек из

комплекта поставки 5.

d) П о л н о с т ь ю у п л о т н и т е

подходящим материалом

пространство между стаканом

горелки и отверстием на

огнеупоре дверцы котла.

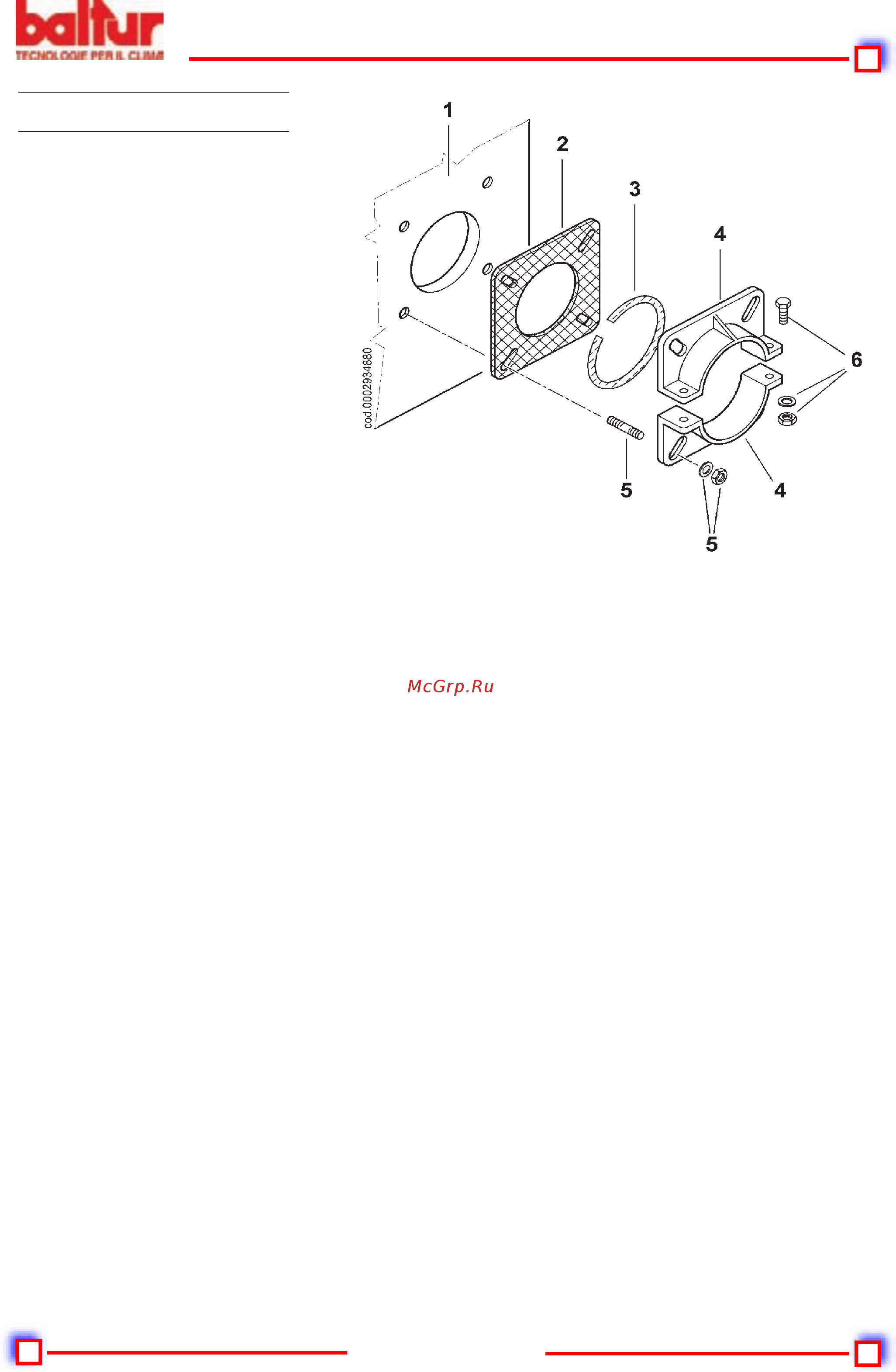

1 - Плита котла

2 - Фланец из изоляционного

материала

3 - Изоляционный шнур

4 - Крепёжные фланцы горелок

0002934880

5 - Шпильки, шайбы и гайки

для крепления к котлу

6 - Гайки винты и стопорные

шайбы для крепления

фланца к стакану
