11 / 27
0006081270_2006/12

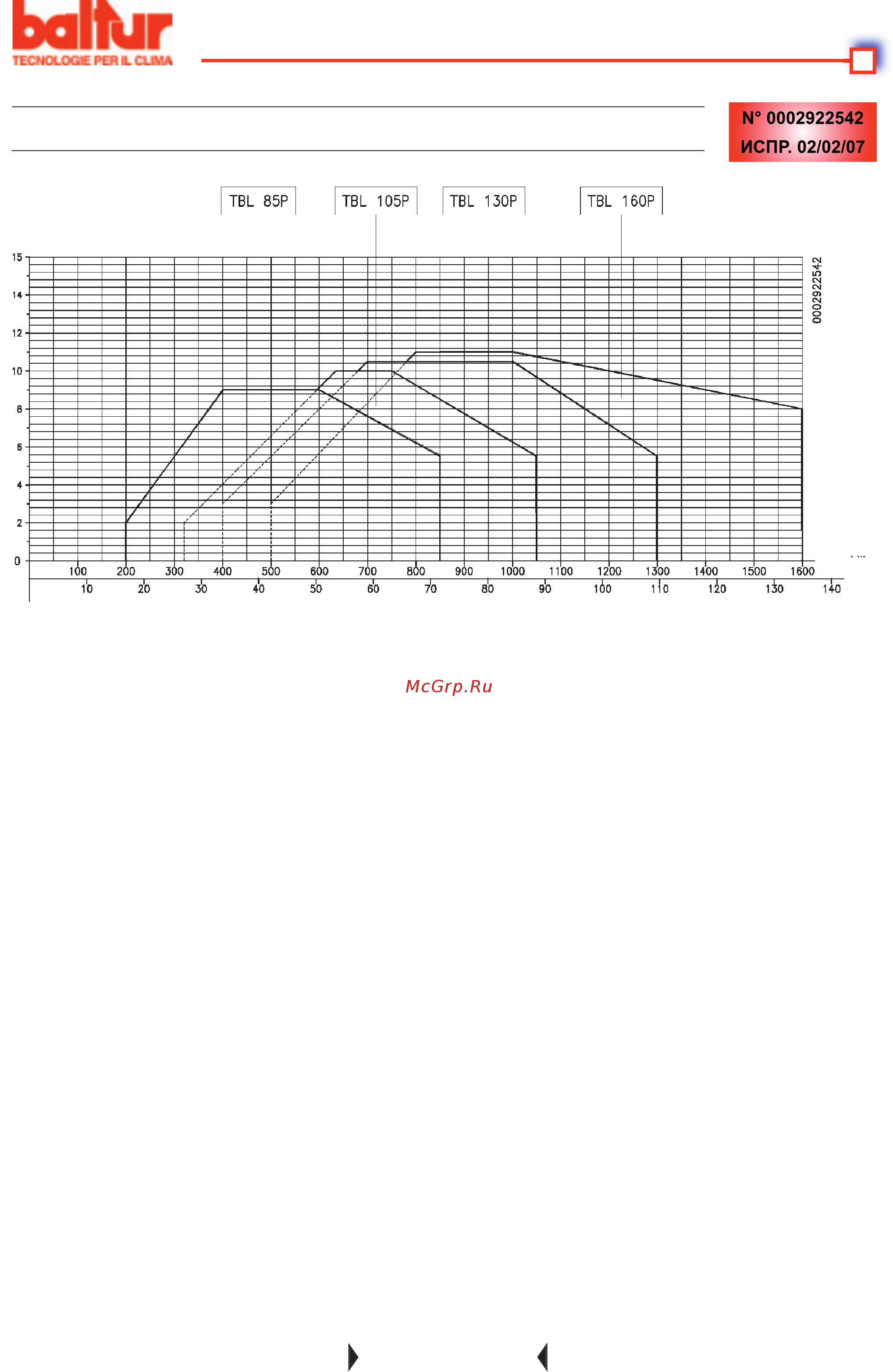

РАБОЧИЙ ДИАПАЗОН
TBL 85P - TBL 105P - TBL 160P Д
ВУХСТУПЕНЧАТАЯ
N° 0002922542
ИСПР. 02/02/07
Рабочие диапазоны получены на испытательных котлах в соответствии с нормативами EN 267 и являются
Для правильного функционирования горелки размеры камеры сгорания должны соответствовать
действующей норме, в противном случае, обращайтесь к конструктору.
ЛИНИЯ ПИТАНИЯ
В следующей информации
пр ив о д я т ся тол ь к о с а м ы е
необходимые указания для
гарантирования исправного
функционирования горелки.
Н а а п п а р а т е с т о и т
самовсасывающий насос, который
может напрямую всасывать
масло из цистерны даже в
момент первого заполнения.
Это утверждение действительно
только в том случае, если имеются
необходимые предпосылки (см.
таблицу по расстояниям и разницы
уровней).
Для обеспечен и я хо р ошей
р а б о т ы п р е д п о ч т и т ел ь н о ,
чтобы подающий и обратный
трубопроводы были выполнены
из сваренных соединений,
избегая резьбовых, которые
часто пропускают воздух, который
мешает функционированию
насоса и, следовательно, горелки.
Там, где необходимо, установите
съёмный патрубок. Используйте
систему с приварными фланцами,
пролаживая уплотнение, стойкое
к топливу. Это обеспечит хорошую
герметичность.
В системах с трубопроводами
н е б о л ь ш и х д и а м е т р о в ,
р е к о м е н д у е т с я
использовать медные трубы.
Поскольку невозможно избежать
переходников, то в этом случае
ре к ом ен ду етс я пр им е н я т ь
двухконические патрубки.
В п р и л а га е м ы х т а бл и ц а х
приводятся принципиальные
схемы для различных систем
в зависимости от положения
цистерны по отношению к горелке.
Всасывающий тру бопровод
д о л ж е н р а з м е щ а т ь с я н а
подъёме в сторону горелки для
предотвращения собирания
газовых пузырей. В случае
использования в котельной
нескольких горелок необходимо,
чтобы каждая горелка имела свою
всасывающую трубу.
Только обратные трубопроводы
могут соединяться в одну трубу,
сечение которой позволяет
достичь цистерны.
В любом случае, избегайте
прямых соединений труб обратки
с всасывающим трубопроводом.
Всегда рекомендуется хорошо
изолировать всасывающие и
обратные трубопроводы для
того, чтобы предотвратить
отрицательно сказывающиеся на
функционировании охлаждения.
Ди ам ет р ы т ру бо пр овод о в,
которые нужно строго соблюдать,
п р и во д я т с я в с л е д у ю щ и х
таблицах.
Максимальное разряжение,
которое может выдержать насос
при исправном функционировании
и без шума, равно 35 cм.Hg. ; если
данное значение превышается,
исправность работы насоса не
гарантируется.
Максимальное давление на
всасывании и обратке = 1 бар.
м
бар
бар
КВ
кг/ч
