ТЕХОБСЛУЖИВАНИЕ
Регулярно выполняйте анализ
уходящих газов, проверяя значения
вредных выбросов.
Периодически заменяйте топливный
фильтр если он загрязнён.
Проверяйте, что все компоненты
головки горения находятся в хорошем
состоянии и не деформированы
из-за высокой температуры. На
них не должно быть грязи или
различного рода скоплений, которые
могут попасть из помещения или
образоваться при плохом процессе
горения. Проверяйте исправность
электродов.
Если необходимо выполните
чистку головки горения, вынимая
компоненты, как описано далее:

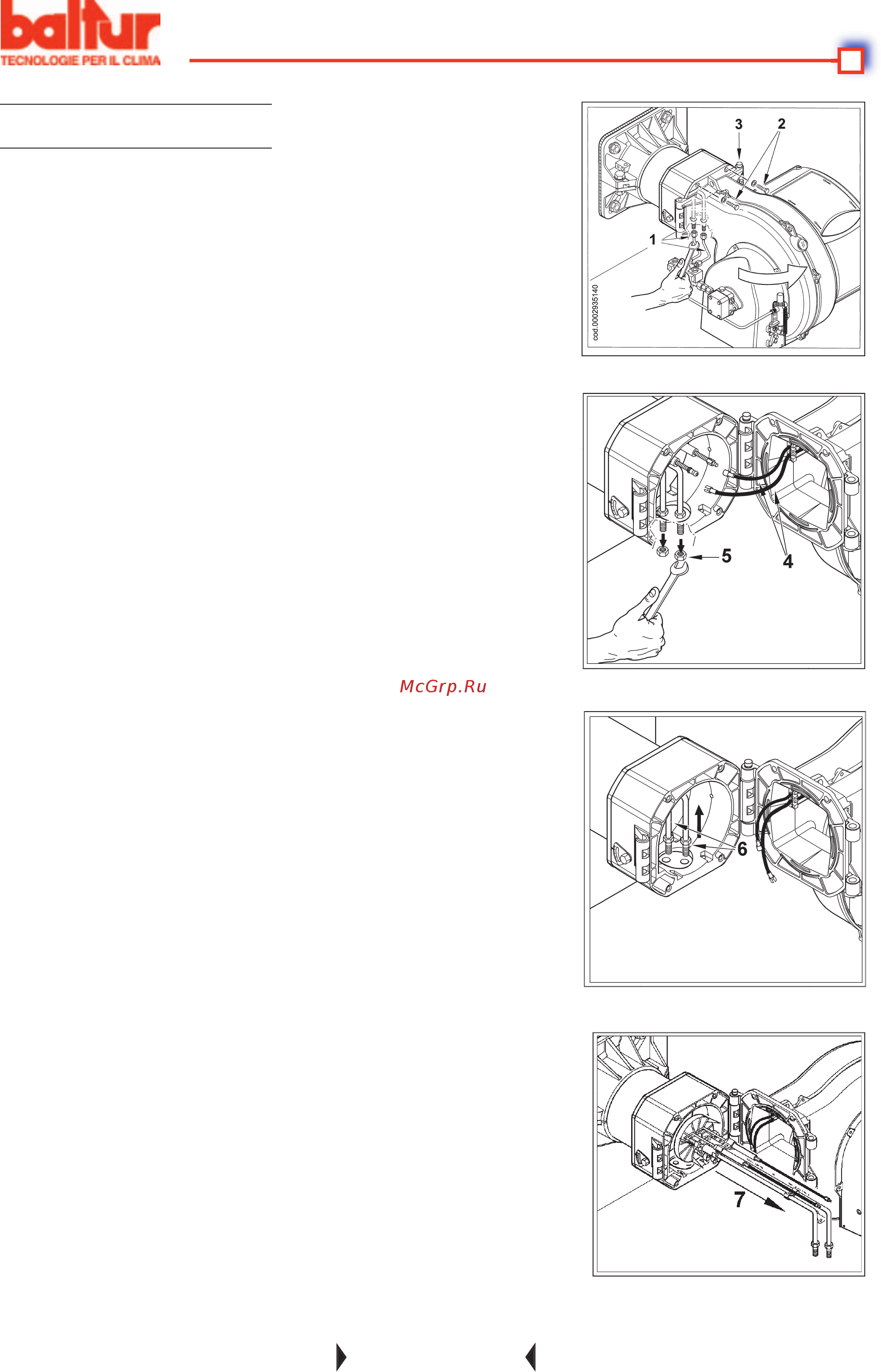

1) Отсоедините трубки дизельного
топлива 1 с патрубков,
расположенных под узлом
головки (будьте острожны, так как
будет капать топливо)
2)Открутите четыре винта (2) и
поверните горелку вокруг пальца
(3), помещённого в специальный
шарнир (рисунок 1).
3) Сняв провода розжига (4) с
соответствующих электродов,
открутите полностью 2 стопорные
гайки (5) с узла смесителя
(рис.2).
4) Приподнимите узел смесителя
(6) (рис. 3) до выхода трубок с
гнёзд. После этого полностью
снимите весь узел в направлении,
указанном стрелкой 7 на рис. 4.
5) Закончив ремонтные операции и
проверив положение электродов
розжига и диска пламени,
выполните монтаж узла
смесителя, действуя в обратной
демонтажу последовательности
(см. табличку на стр. 26).
Примечание!
В момент закрытия горелки,
осторожно потяните в сторону
электрического щита, слегка
надавливая на два провода
розжига для их позиционирования
в соответствующие гнёзда (7), как
указано на рисунке 2. Это поможет
избежать повреждения проводов
вентилятором при функционировании
горелки.
