Baltur TBL 85ME [20/32] Схема регулировки диска электродов

20 / 27

0006081270_2006/12

Модель

TBL 85P

2 - 2,5

2 - 3

7,5 - 8,5

TBL 105P

2 - 2,5

2 - 3

7,5 - 8,5

TBL 130P

2 - 2,5

2 - 3

7,5 - 8,5

TBL 160P

2 - 2,5

2 - 3

7,5 - 8,5

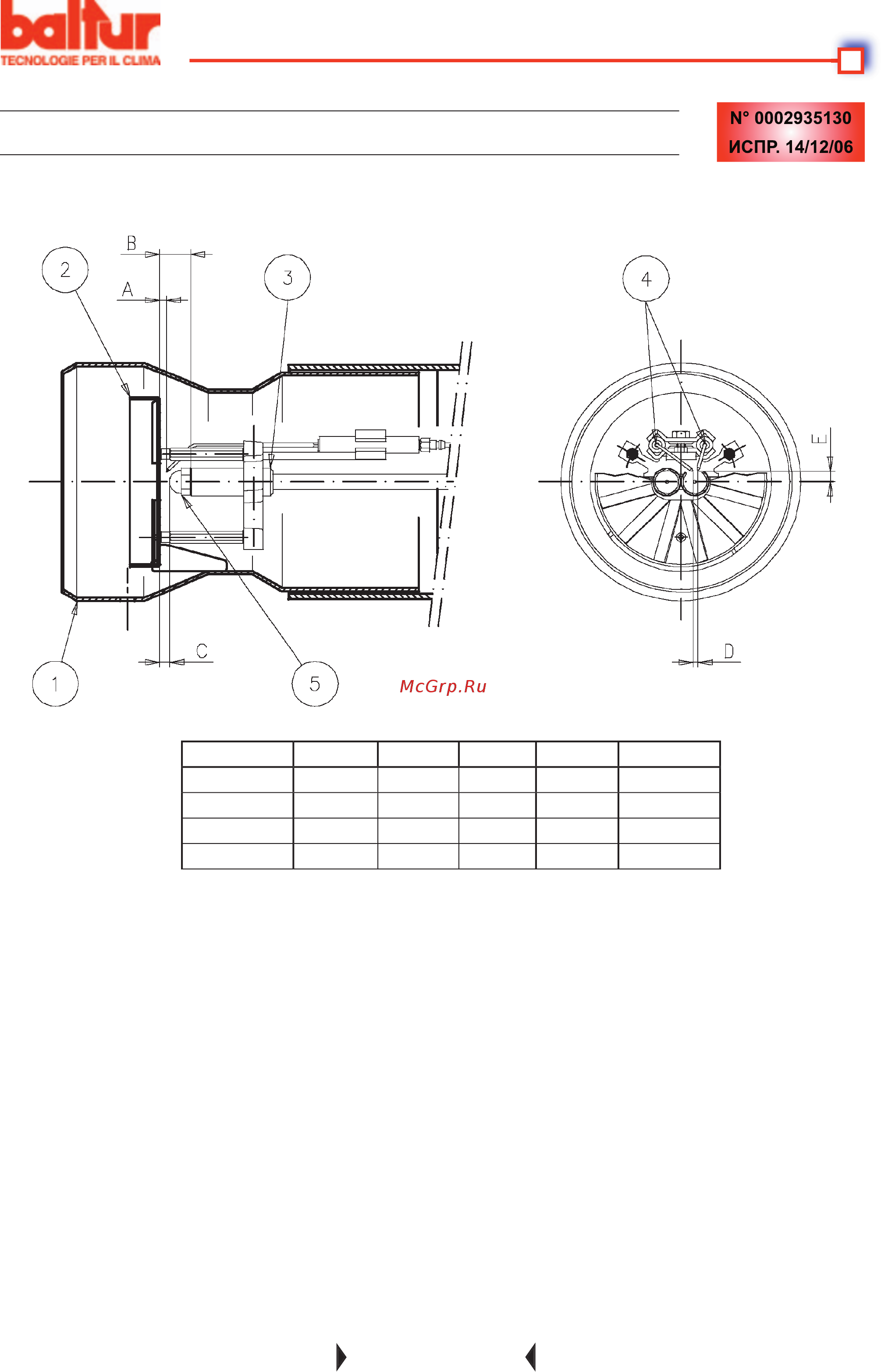

СХЕМА РЕГУЛИРОВКИ ДИСКА/ЭЛЕКТРОДОВ

N° 0002935130

ИСПР. 14/12/06

Обозначения:

1- Распылитель

2- Диск пламени

3- Опорная втулка форсунки

4- Электроды розжига

5- Форсунка

После монтажа форсунки проверьте правильное позиционирование электродов и диска в соответствии с нижеуказанными

в мм. отметками. Будет хорошим правилом если Вы проверите отметки после выполнения операций на головке.

ПРИМ. Во избежание повреждений опоры или пред. подогревателя выполняйте монтаж / демонтаж форсунки

при помощи ключа или контрключа.

РЕКОМЕНДУЕМЫЕ ФОРСУНКИ:

MONARCH типа PLP 60° (TBL 85P)

MONARCH типа PLP 60° (TBL 105P)

MONARCH типа PLP 60° (TBL 130P)

STEINEN типа SS 45° (TBL 160P)
