Baltur TBL 85ME [14/32] Принципиальная схема гидравлического контура
![Baltur TBL 85ME [14/32] Принципиальная схема гидравлического контура](/views2/1423703/page14/bge.png)
14 / 27
0006081270_2006/12
В С П О М О Г А Т Е Л Ь Н Ы Й
НАСОС
В некоторых случаях (большое
расстояние или разница уровней)
необходимо подготовить систему
с "кольцевым" контуром подачи,
используя вспомогательный насос,
и избегая прямого соединения
насоса горелки с цистерной.
В данном случае вспомогательный
насос может приводится в действие
при пуске горелки и останавливаться
при её останове.
Электрическое соединение
в с п о м о г ат е л ь но го н а с о с а
выполняется, соединяя катушку
(230 В), которая управляет
дистанционным выключателем
насоса, к клеммам 2 (N) и 17
печатной схемы.
Рекомендуется всегда исполнять
вышеописанные предписания:
- В с п омогат ел ь ный нас ос
должен устанавливаться как
можно ближе к всасывающей
жидкости.
- Напор должен соответствовать
используемой системе.
- Ре к о м е н д у е т с я , ч т о б ы
производительность насоса
была, по-крайней мере равной
производительности насоса
горелки.
- Соединительные трубопроводы
д о л ж н ы п о д б и р а т ь с я с
учётом производительности
вспомогательного насоса.
- Категорически запрещается
выполнять электрическое
соединение вспомогательного
насоса прямо к дистанционному
в ы к л юч ат ел ю д в и гат ел я
горелки.

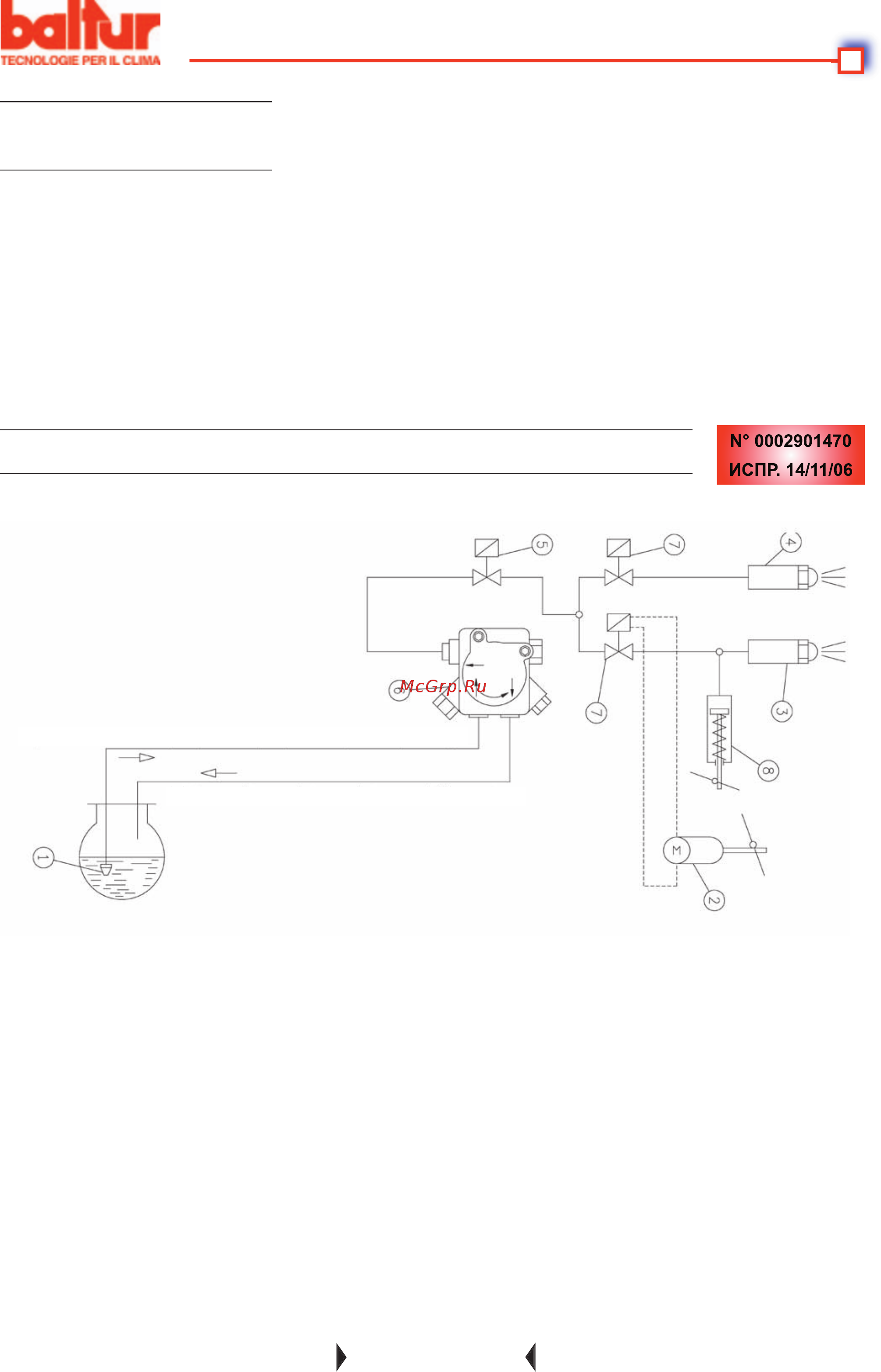

ПРИНЦИПИАЛЬНАЯ СХЕМА ГИДРАВЛИЧЕСКОГО КОНТУРА
N° 0002901470
ИСПР. 14/11/06
Обозначения
1 Донный клапан
2- Возможный серводвигатель для регулировки воздуха
3 - Форсунка для 2-го пламени
4 - Форсунка для 1-го пламени
5 - Предохранительный клапан нормально закрытый
6 - Насос 12 бар
7 - Клапан нормально закрытый
8 - Гидравлический привод для управления воздухом
ПРИМ.: Потеря нагрузки гидравлического контрура: TBL 85P = 1 бар
TBL 105P = 1,5 бар
TBL 130P = 1,5 бар
TBL 160P = 2 бар
Всасывание
Обратка
Обратка
