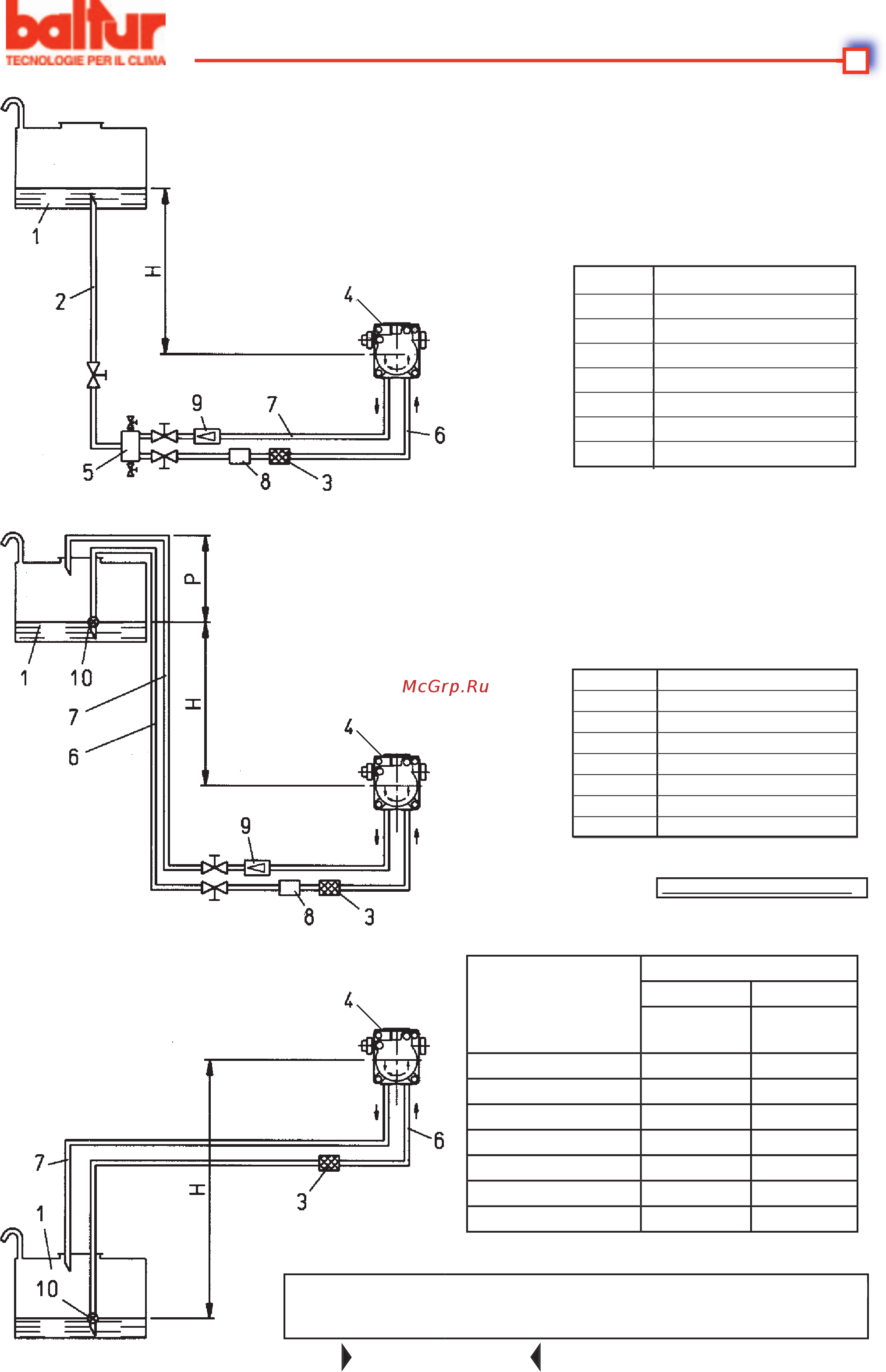

ПИТАЮЩАЯ СИСТЕМА ПО ПРИНЦИПУ СИЛЫ ТЯЖЕСТИ
ПИТАЮЩАЯ СИСТЕМА ПО ПРИНЦИПУ СИЛЫ ТЯЖЕСТИ
1 Бак
2 Подводящий трубопровод
2 Подводящий трубопровод
3 Сетчатый фильтр
3 Сетчатый фильтр
4 Насос
5 Дегазатор
6 Всасывающая труба
7 Труба обратки горелки
8 Автоматическое отсечное устройство
при выключенной горелке
9 Одноходовой клапан
ОСЬ НАСОСА
СИСТЕМА ПО ПРИНЦИПУ ПАДЕНИЯ С ПОДАЧЕЙ С ВЕРХНЕЙ ЧАСТИ БАКА
СИСТЕМА ПО ПРИНЦИПУ ПАДЕНИЯ С ПОДАЧЕЙ С ВЕРХНЕЙ ЧАСТИ БАКА
ОСЬ НАСОСА
ПИТАЮЩАЯ СИСТЕМА НА ВСАСЫВАНИИ
ПИТАЮЩАЯ СИСТЕМА НА ВСАСЫВАНИИ
1 Бак
3 Сетчатый фильтр
4 Насос
6 Всасывающая труба
7 Труба обратки
10 Донный клапан
ОСЬ НАСОСА
ПРИМ
.: При нехватке органов на трубопроводах
придерживайтесь действующих нормативов.
H = Разница уровня между минимальным уровнем топлива в баке и осью насоса
H = Разница уровня между минимальным уровнем топлива в баке и осью насоса
L = Общая длина каждого трубопровода, включая вертикальный отрезок.
L = Общая длина каждого трубопровода, включая вертикальный отрезок.
Для каждого колена или вентиля уберите 0,25 метров.
Для каждого колена или вентиля уберите 0,25 метров.
H = Разница уровня между минимальным уровнем топлива в баке и осью насоса
Отметка P = 3,5 м. (макс.)
Отметка P = 3,5 м. (макс.)
ТАБЛИЦА ПОДБОРА ТРУБОПРОВОДОВ
ГОРЕЛКИ МОДЕЛЕЙ TBL 130P - 160P
В
. Дл. Общая
метры
метры
вн. диам. 16 мм.
1 40
1,5 45
2 45
2,5 50
3 50
. Дл. Общая
метры
вн. диам. 16 мм.
1 40
1,5 45
2 45
2,5 50
3 50
В
. Дл. Общая
метры
метры
вн. диам. 16 м.
1 40
1,5 45
2 45
2,5 50
3 50
. Дл. Общая
метры
вн. диам. 16 м.
1 40
1,5 45
2 45
2,5 50
3 50
1 Бак
3 Сетчатый фильтр
3 Сетчатый фильтр
4 Насос
6 Всасывающая труба
6 Всасывающая труба
7 Труба обратки
7 Труба обратки
8 Автоматическое отсечное
устройство при выключенной
горелке
9 Одноходовой клапан
10 Донный клапан
В
метры
Дл. Общая
метры
вн. диам.
14 мм.
вн. диам.
16 мм.
0,5
36
55
1
30
48
1,5
25
41
2
20
32
2,5
15
24
3
10
15
3,5
4
7,5
