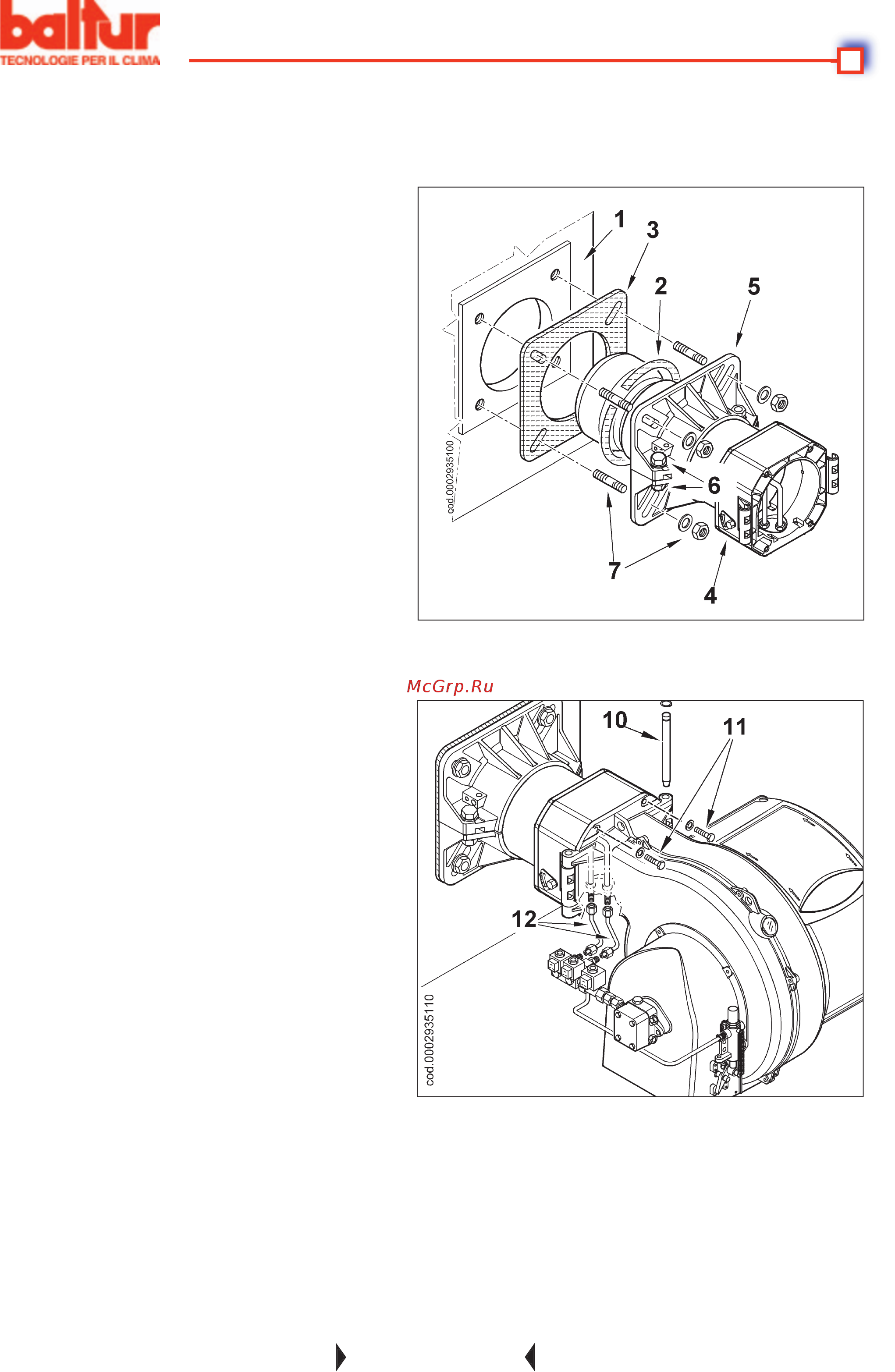

МОНТАЖ УЗЛА ГОЛОВКИ
A) Правильно отрегулируйте
положение соединительного
фланца 5. Для этого ослабьте
винты 6 так, чтобы головка
горения вошла в топку на длину,
рекомендуемую конструктором
генератора.
B) Расположите на стакане
изоляционную прокладку (3), а
между фланцем и прокладкой
проложите шнур (2).
C) Закре пите узел гол овки
(4) к котлу (1) при помощи
установочного штифта, шайб и
гаек из комплекта поставки (7).
СОЕДИНЕНИЕ ГОРЕЛКИ С КОТЛОМ
ПРИМ. Полностью закупорьте
подходящим материалом зазор
между стаканом горелки и
огнестойким отверстием с
внутренней стороны дверцы
котла.
МОНТАЖ КОРПУСА
ВЕНТИЛЯТОРА
A) Расположите полушарнирные
соединения, имеющиеся на
корпусе горелки, так, чтобы они
совпали с уже имеющимися на
узле головки.
B) Поместите палец шарнира
(10) в наиболее подходящее
место.
C) Соедините провода розжига с
соответствующими электродами,
закройте шарнир, заблокировав
горелку посредством 4 винтов
(11).
КОМПЛЕКТАЦИЯ ГОРЕЛКИ
1) У б е р и т е з а щ и т н ы е
пластмассовые крышки (жёлтые)
с патрубков, расположенных
под узлом головки и вблизи от
электроклапанов.
2) Соедините трубки дизельного
то п ли в а 12 и з к ом пл е к т а
горелки к соответствующим
соединениям, проверяя хорошую
гидравлическую герметичность.
