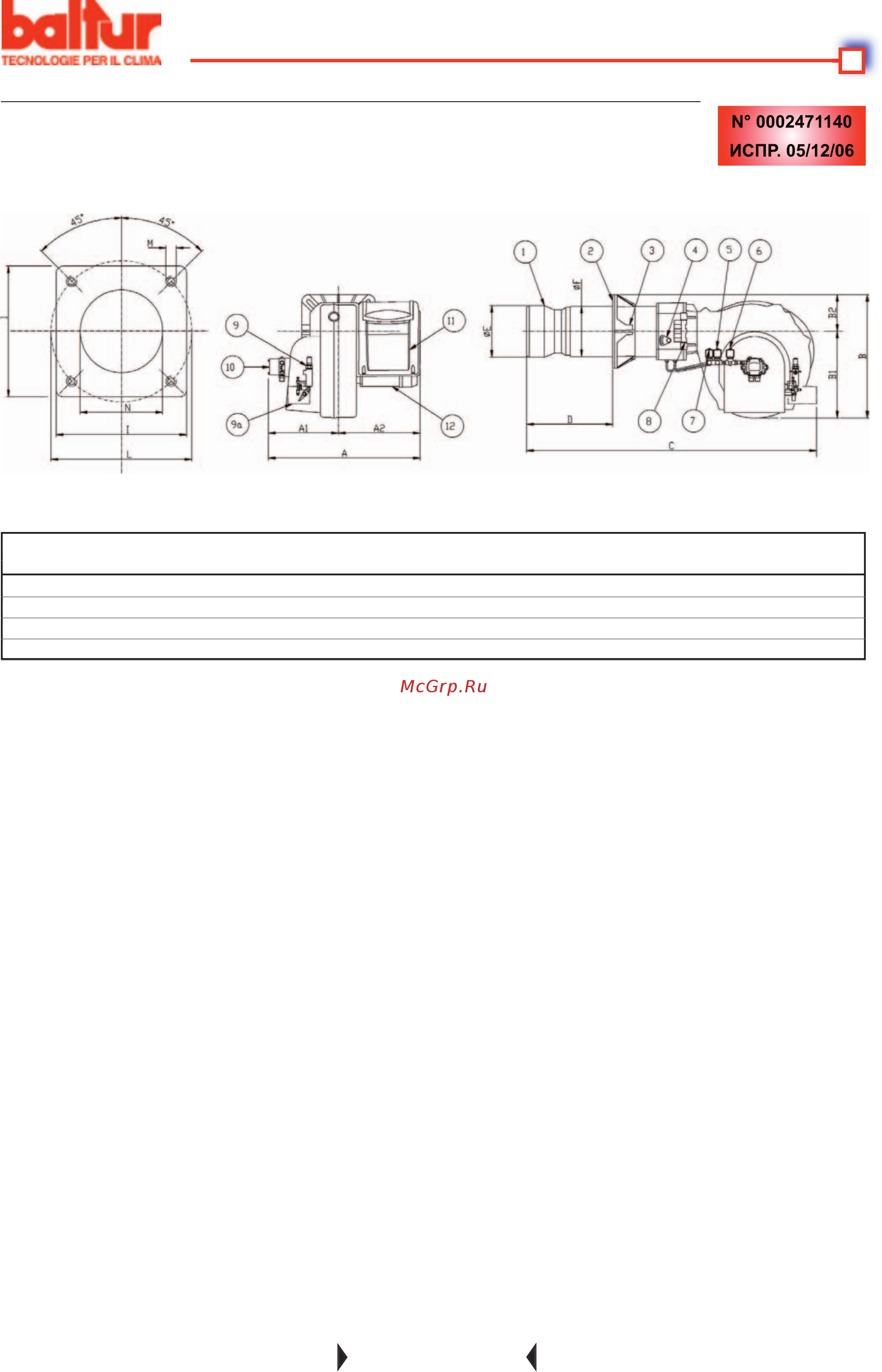

ГАБАРИТНЫЕ РАЗМЕРЫ

9 / 27

0006081270_2006/12

N° 0002471140

ИСПР. 05/12/06

МОДЕЛЬ A A1 A2 B B1 B2 C D E F I L M N

мин макс. Ø Ø мин макс.

TBL 85P 670 300 370 510 380 130 1245 175 400 161 159 260 225 300 M12 170

TBL 105P 680 310 370 520 380 140 1250 175 400 180 178 280 250 325 M12 190

TBL 130P 680 310 370 520 380 140 1250 175 400 180 178 280 250 325 M12 190

TBL 160P 680 310 370 540 380 160 1300 200 450 224 219 320 280 370 M12 235

1) Головка горения

2) Прокладка

3) Соединительный фланец горелки

4) Устройство регулировки головки

5) Электроклапан 2-ой ступени

6) Предохранительный электроклапан

7) Электроклапан 1-ой ступени

8) Шарнир

9) Гидравлический привод для регулировки воздуха

9a) Сервопривод для регулировки воздуха ( DACA)

10) Насос

11) Электрический щит

12) Двигатель
