О П И С А Н И Е
ФУНКЦИОНИРОВАНИЯ
ПРИМ.:
Не рекомендуется ставить более
мощную горелку на котёл для отопления
и производства горячей хозяйственной
воды, так как горелка может работать в
ступени и котёл будет функционировать
на низшей мощности, чем та,
которая требуется. Как следствие,
продукты сгорания (уходящие газы)
будут выходить при очень низкой
и 130° C для дизельного топлива),
давая место на образование сажи на
выходе дымохода. Кроме того, котёл,
работающий на мощности, меньшей
той, которая указана в технических
характерестиках, будет способствовать
образованию кислотного конденсата
и сажи в котле, в связи с этим, очень
скоро обнаружится закупорка котла и
его коррозия. Когда двухступенчатая
горелка устанавливается на котле
для производства горячей воды для
отопления, необходимо соединить
горелку так, чтобы при работе в
нормальных условиях использовались
две ступени, а, при достижении
заданного значения температуры
горелка полностью останавливалась,
не переходя на первую ступень.Для
получения такого функционирования не
нужно устанавливать термостат второй
ступени, а между соответствующими
клеммами блока управления следует
обеспечить прямое соединение
(перемычка).Таким образом, будет
использована способность горелки
разжигаться на уменьшенной мощности
для более плавного включения, условие,
необходимое для котлов с камерой
сгорания, работающей под давлением
(наддувом), и, кроме того, это очень
полезно и для обычных котлов (камера
сгорания под разряжением).
Управление горелки (включение
или останов) подчинено обычным
рабочим или предохранительным
термостатам.

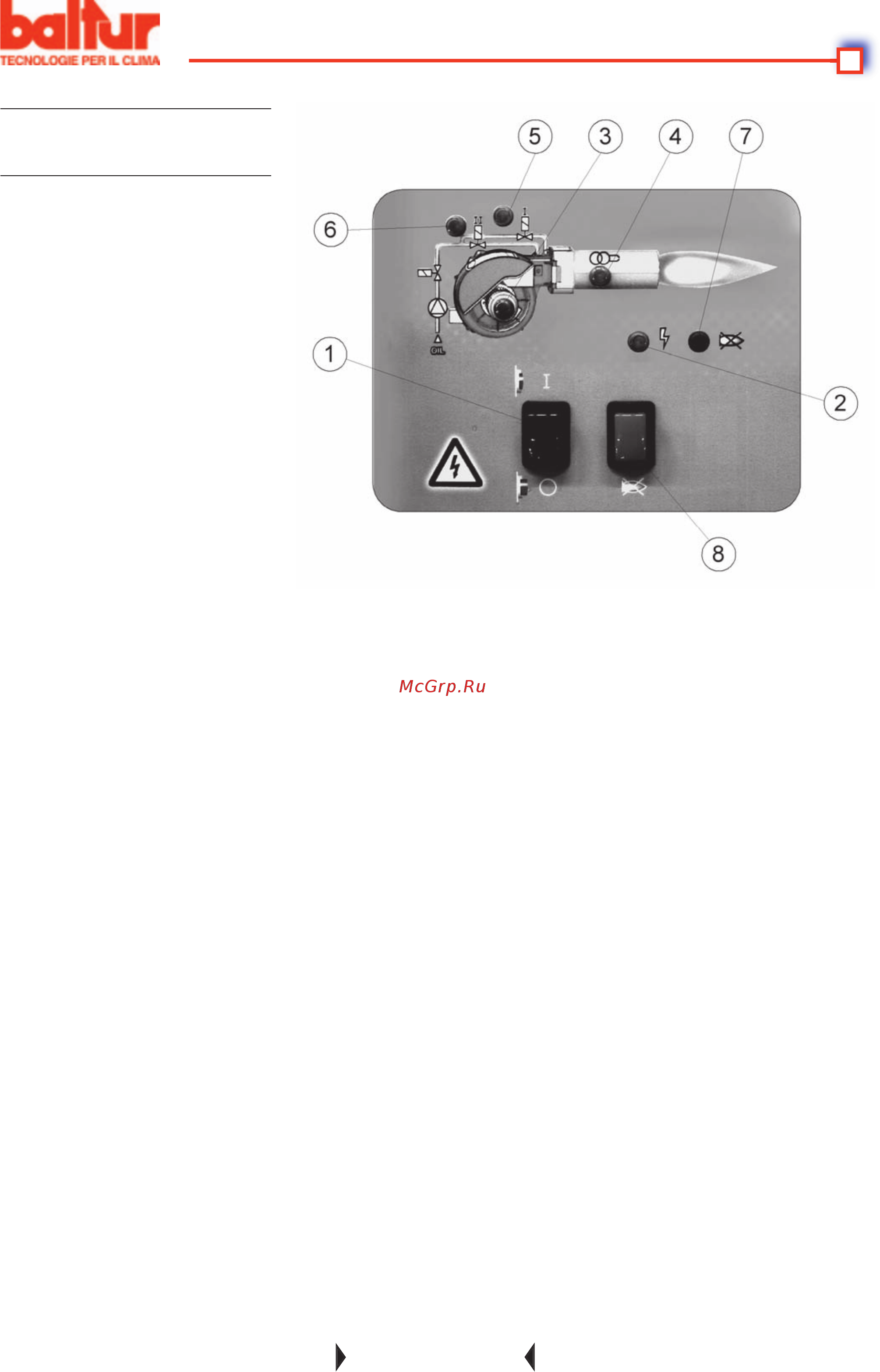

Закрывая выключатель 1 (если
доходит до блока управления и
контроля (загорание светодиода 2),
который запускается. Так подключается
двигатель вентилятора (светодиод 3)
и трансформатор розжига (светодиод
4). Двигатель приводит в движение
вентилятор, который выполняет
продув воздухом камеры сгорания, и,
одновременно с этим подключается
топливный насос, который через обратку
способствует выводу газовых пузырей,
при наличии. Эта фаза предварительной
промывки заканчивается открытием
предохранительного электроклапана
и клапана 1-ой ступени (светодиод 5),
что позволяет топливу при давлении
в 12 бар дойти до форсунки 1-ой
ступени и через неё мелко распылится
в камере сгорания. Как только
распыленное топливо выходит из
форсунки топливо загорается от
искры, которая образуется между
электродами с момента пуска двигателя.
Во время розжига первого пламени
воздушная заслонка поддерживается
в положении, зафиксированном
посредством специального винта,
доступ к которому можно получить
после откручивания заглушки на
верхней части гидравлического
поршня управления (см. стр. 25). В
случае использования сервопривода
регулировки воздуха - см. стр. 73.
Если пламя хорошо формируется,
то по истечение защитного времени,
которое предусмотрено электрическим
блоком управления, срабатывает
электроклапан 2-ой ступени (закрыт
в положении покоя) (светодиод 6).
При использовании сервопривода
регулировки воздуха - см. стр. 73.
Открытие клапана 2-ой ступени
позволяет дизельному топливу под
давлением 12 бар достичь 2-ой
форсунки, и одновременно, поршень
управления регулятора воздуха для
горения перемещается вниз, больше
открывая сам регулятор. Ход поршня
регулируется при помощи специального
винта со стопорной гайкой. Так горелка
будет работать на полной мощности. С
момента появления пламени в камере
сгорания горелка контролируется
и управляется фоторезистором и
термостатами.
Бл ок уп равл ения пр одолжает
программу и отключает трансформатор
розжига. Когда температура или
давление в котле доходят до значения,
на которое настроен термостат или
прессостат, горелка отключается
срабатыванием одного из этих двух
устройств. Как только температура или
давление опускается ниже значения,
на которое настроен термостат или
прессостат, горелка опять включится.
Если по какой-либо причине во
время функционирования пропадёт
пламя, сразу же сработает (1 секунда)
фоторезистор, который, прерывая
подачу питания на реле, автоматически
отключает электроклапаны, которые
в свою очередь прекращают подачу
потока топлива на форсунки. Так
повторяется фаза розжига и, если
пламя нормально загорается,
горелка продолжает исправно
функционировать, в противном
случае (пламя нехорошее или совсем
отсутствует), блок автоматически
помещается в положение "блокировки"
(светодиод 7).Если бы программа
прервалась (нет на пряжения,
срабатывание термостата или
вмешательство вручную и т. д.) на
фазе предварительной промывки,
программатор возвратился бы в
исходное положение и автоматически
повторил бы заново всю пусковую
фазу горелки.
