19 / 27
0006081270_2006/12
4) Сработает программатор, который
начнёт выполнение установленной
программы, подключая устройства
го р ел к и . Бл о к уп ра вл ен ия
включается, как описано в главе
“Описание функционирования”.
5) Когда горелка работает на 1-
о й с т у п е н и , н е о бх о д и м о
отрегулировать, в соответствии
с указаниями, данными в п.
которое будет гарантировать
хороший процесс горения.
Желательно, чтобы количество
пода в а емо го возд уха дл я
1-ой ступени, было небольшим
для гарантироавания отличного
включения горелки даже в более
сложных ситуациях.
6) Отрегулировав воздух на 1-ой
ступени, горелка остановится,
о т к л ю ч а я т о к г л а в н ы м
выключателем. Электрический
к о н т у р , у п р а в л я ю щ и й
срабатыванием второй ступени
закрывается при помещении
тумблера 1-ой и 2-ой ступени,
расположенного на печатной
схеме, в положение 2-ой ступени.
7) Открутите винт, ограничивающий
ход гидравлического поршня
управления воздушной заслонкой,
на такое количество, которое
считаете необходимым для
сжигания топлива.
ПРИМ.:
Перед выполнением
регулировок на винте, ослабьте
стопорную контргайку. После
в ы пол не ни я р ег ул ир о вк и ,
не забудьте заблокировать
контргайку.
8) Включится аппарат, который
автоматически перейдёт на 2-
ую ступень в соответствии
с программой, заданной на
программаторе.
9) Когда горелка работает на 2-
ой ступени, отрегулируйте (тот
же винт, как и в п. 7), воздух
на значение, которое считаете
необходимым для обеспечения
хорошего процесса горения.
Контроль горения необходимо
п р о в е р и т ь п р и п о м о щ и
специальных приборов. При
о т с у т с т в и и п о д х о д я щ и х
приборов, опирайтесь на цвет
пламени. Р е к о м е н д у е м
выполнить регулировки таким
образом, чтобы пламя было
"мягкое", светлого оранжевого
цвета. Пламя не должно быть
красным со следами дыма, а
также белым с избытком воздуха.
Регулятор воздуха должен
находится в таком положении,
чтобы процент углекислого
газа (СO
2
) в уходящих газах
н а х од и л с я в с л е д у ю щ и х
изменяемых пределах: 10%
(минимум) - 13% (максимум), а
номер задымленности по шкале
Bacharach был не выше 2.
КОНТРОЛЬ
После включения горелки необходимо
проверить предохранительные
у с т р о й с т в а ( ф о т о р е з и с т о р ,
блокировка, термостаты).
1) Фоторезистор - это устройство
контроля пламени, следовательно,
он должен срабатывать при
пропадании пламени во время
функционирования (этот контроль
должен иметь место по-крайней
мере, после 1 секунды с момента
розжига).
2) Горелка должна быть в состоянии
п о м е щ а т ь с я в п о л о ж е н и е
"блокировки" и оставаться в нём
до тех пор, пока на фазе розжига в
установленное блоком управления
вр емя, не появится пл амя.
Блокировка приводит к мгновенному
останову двигателя и горелки. При
этом загорается соответствующее
яркое сообщение о блокировке.
Для контроля эффективности
фоторезистора и блокировки,
выполните следующее:
a) Включите горелку.
b) По истечение одной минуты
с момента розжига выньте
фоторезистор, сняв его с гнезда,
тем самым будет имитировано
отсутствие пламени затемнением
фоторезистора (закройте ветошью
окошко опоры фоторезистора).
П л а м я г о р е л к и д о л ж н о
потухнуть.
c) Продолжая держать фоторезистор
в тем ноте , горелк а опят ь
включится, но фоторезистором
не будет обнаружен свет и, за
установленное программой
бл о к а уп р авл е н ия в р е м я ,
горелка поместится в положение
"блокировки". Работу блока
управления можно восстановить
нажатием вручную специальной
кнопки.
3) Для контроля эффективности
те рм ос та т ов н ео бх о д и м о
оставить работать горелку до
тех пор, пока вода в котле не
достигнет по-крайней мере
температуры 50 °C. После этого
поверните ручку управления
термостата в направлении
с н и ж е н и я т е м п е р а т у р ы
пока не услышится щелчок
открытия и одновременно с
этим горел к а отк лючится.
Щелчок термостата должен
произойти с максимальным
допуском, равным 5 - 10 °C
по отношению контрольного
термометра (термометра котла),
в противном случае, измените
настройку шкалы термостата на
значение, равное значению на
термометре.
Код 0002935080

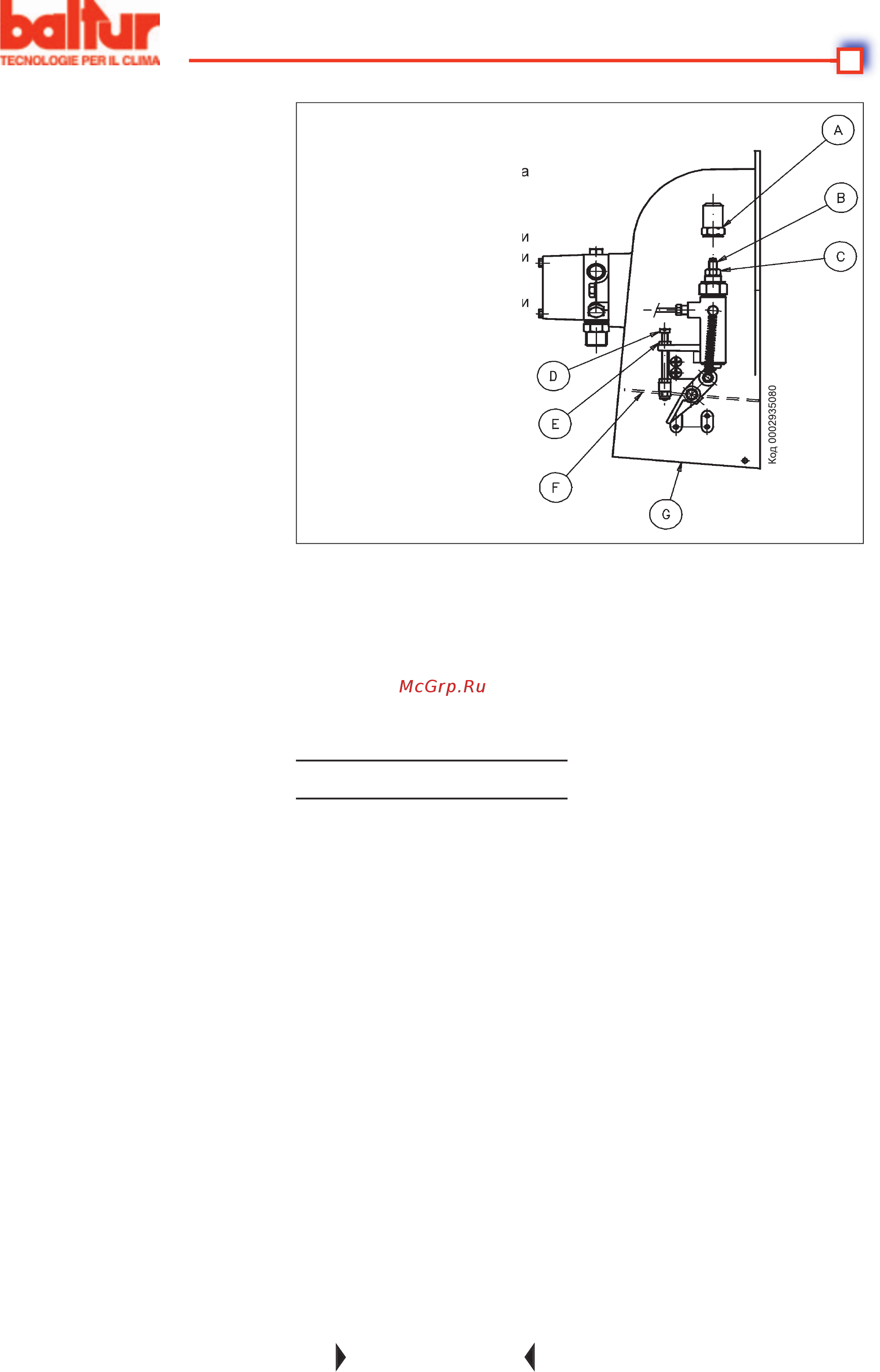

Обозначения:
A - Заглушка
B - Винт регулировки воздуха
B - Винт регулировки воздуха
для 1-ой ступени
C - Стопорная гайка
D - В и н т р е г у л и р о в к и
D - В и н т р е г у л и р о в к и
воздуха для 2-ой ступени
воздуха для 2-ой ступени
Е - Стопорная гайка
F - Заслонка регулировки
F - Заслонка регулировки
воздуха
G - Вход воздуха
