ENERTECH Group Company Горелочные устройства
- 12 -
Газовая горелка
Bentone BG400M - 04040601.doc
Программа управления в условиях неисправностей и индикация блокировки
блока управления газовой горелкой: Landis&Gyr LFL
В случае какой-либо неисправкости
подача топлива немедленно пре-
кращается и одновременно с этим
происходит отключение системы и
загорается индикатор. Значок, по-
являющийся на индикаторе, свиде-
тельствует о том или ином нару-
шении.
◄ Нет запуска, так как не про-
шёл сигнал об отключении на
клемму 8 или был разорван контакт
между клеммами 12 и 4 или 4 и 5.
▲ Нарушение последова-
тельности запуска, так как сигнал
о запуске не был получен клеммой
8 с привода воздушной заслонки на
тумблер «max». Клеммы 6, 7 и 14
находятся под напряжением до
того момента, пока не будет устра-
нена неисправность.
P Блокировка, поскольку
не был получен сигнал о дав-
лении воздуха для произведе-
ния запуска. Любой перебой с
давлением воздуха, возни-
кающий с этого момента,
также вызовет блокировку
работы горелки.
■ Блокировка вызвана
нарушением цепи контроля
пламени.
▼ Нарушение последо-
вательности запуска вызвано
тем, что слабый сигнал о со-
стоянии пламени не был пере-
дан на клемму 8. Клеммы 6, 7 и
14 находятся под напряжением
до момента устранения неис-
правности.
1 Блокировка, так как
был получен сигнал об отсут-
ствии пламени по окончании
1-го периода безопасности.
Любой сигнал о нарушении
пламени по окончании 1-го
периода безопасности так-
же приведёт к блокировке!
2 Блокировка, про-
изошла из-за того, что был
получен сигнал об отсутствии
пламени по окончании 2-го
периода безопасности.
▐ Блокировка из-за по-
тери сигнала пламени во вре-
мя работы горелки или пере-
боя с давлением воздуха.
◄ Блокировка по исте-
чению срока программы
управления вызвана несанк-
ционированным возникнове-
нием пламени (например, из-
за протечки шаровых кранов)
или нарушением сигнала пла-
мени.
Технические данные
Время предварительной продувки с полным объёмом воздуха 31,5 с
Время, предшествующее зажиганию 6 с
Время безопасности 3 с
Время после зажигания 3 с
Время настройки после блокировки мгновенно
Время нового запуска 18 с
Температура окружающей среды от -20°С до +60°С
Класс электробезопасности IP40
Параметры тока ионизации
Напряжение на электроде ионизации рабочее
:
330В±10%
тест:
380В±10%
Ток короткого замыкания max. 0.5 mA
Минимально требуемый ток ионизации
6 µA
Номинальные параметры измерительного диапазона
0…50 µA

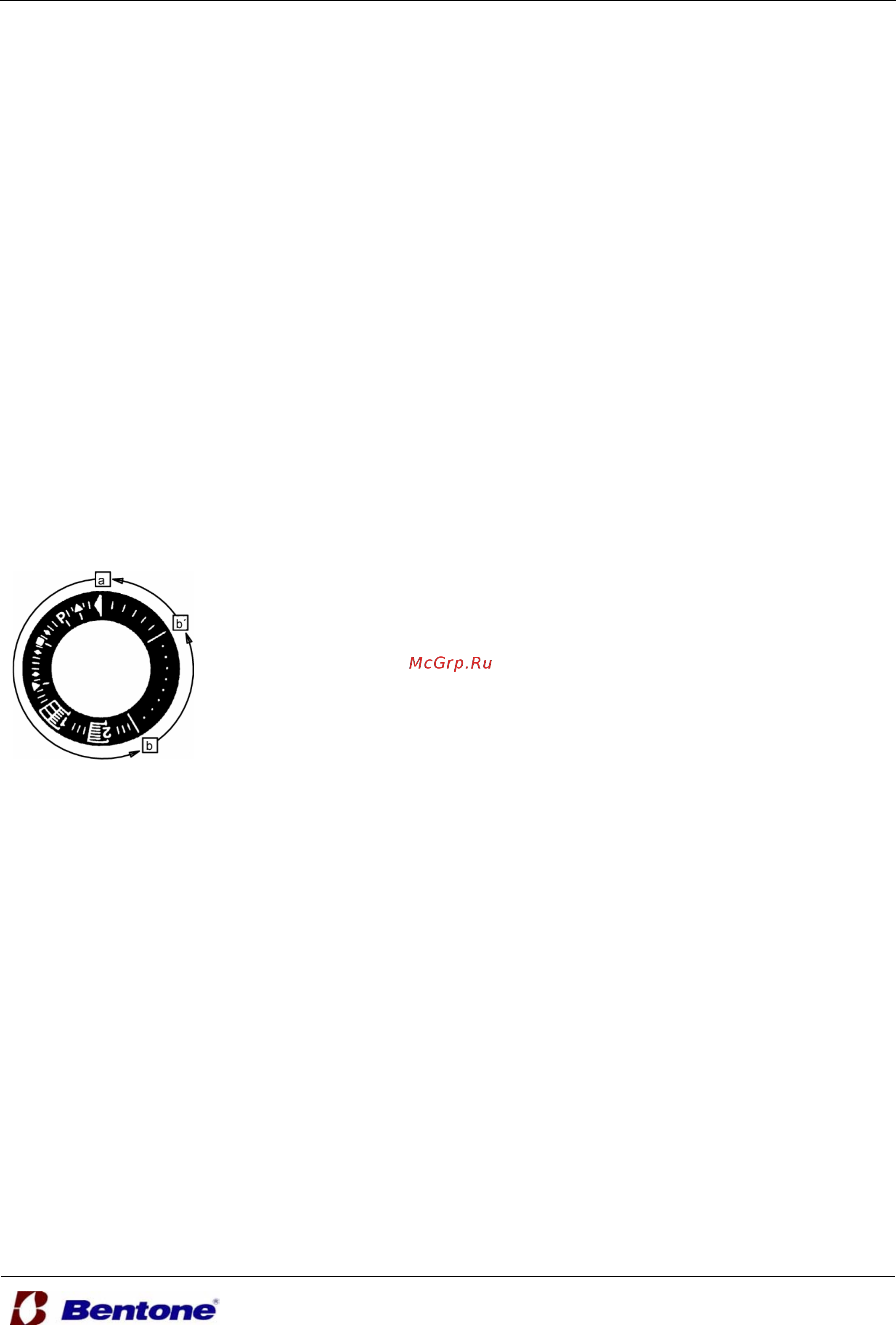

a - b
Последовательность запуска
b - b’
“Холостой ход” до включения
последовательного запуска
b(b’) - a
Период после продувки
