8. МУЛЬТИБЛОК DUNGS MB-VEF BO1, 412-425

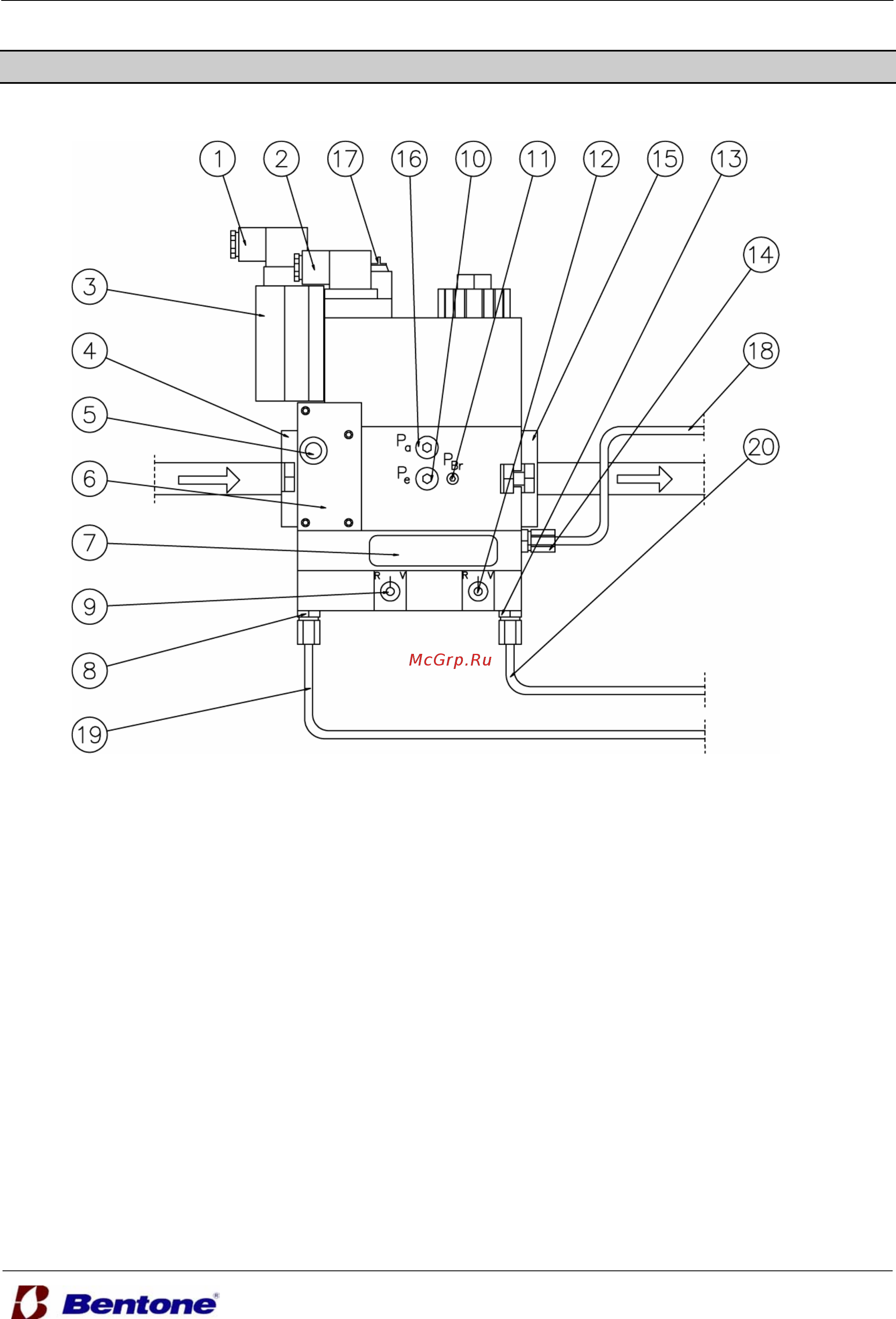

Компоненты мультиблока
1. Электроразъём реле минималь-
ного давления газа
2. Электроразъём газового клапана
3. Реле давления газа
4. Входной фланец
5. Ниппель 1/8” давления газа на
входе перед клапаном V
1
6. Фильтр
7. Шильдик
8. Соединение 1/8” P
L
9. Настройка винтом V для регули-
ровки P
BR
: P
L
(max нагрузка)
10. Ниппель 1/8” давления газа
на входе перед регулятором
клапана V
1
11. Ниппель 1/8” давления газа
на входе после регулятора
клапана V
2
, (M4)
12. Регулировочный винт для
настройки нулевой точки N
(минимальная нагрузка)
13. Соединение 1/8" P
F
14. Соединение 1/8" P
BR
15. Выходной фланец
16. Ниппель 1/8” давления газа P
a
перед клапаном V
2
на (после регу-
лятора)
17. Индикация работы клапанов V
1
и
V
2
(опционально)
18. Импульсная линия P
BR
(давление
газа)
19. Импульсная линия P
L
(давление
воздуха)
20. Импульсная линия (камера сгора-
ния)
Возможно также подключить блок контроля герметичности клапанов VPS 504, а также реле максимального
давления газа.
Импульсная линия P
BR
может быть заменена на импульсный фланец, в этом случае импульсная линия
размещается непосредственно внутри фланца.
