ENERTECH Group Company Горелочные устройства
- 9 -
Газовая горелка
Bentone BG400M - 04040601.doc

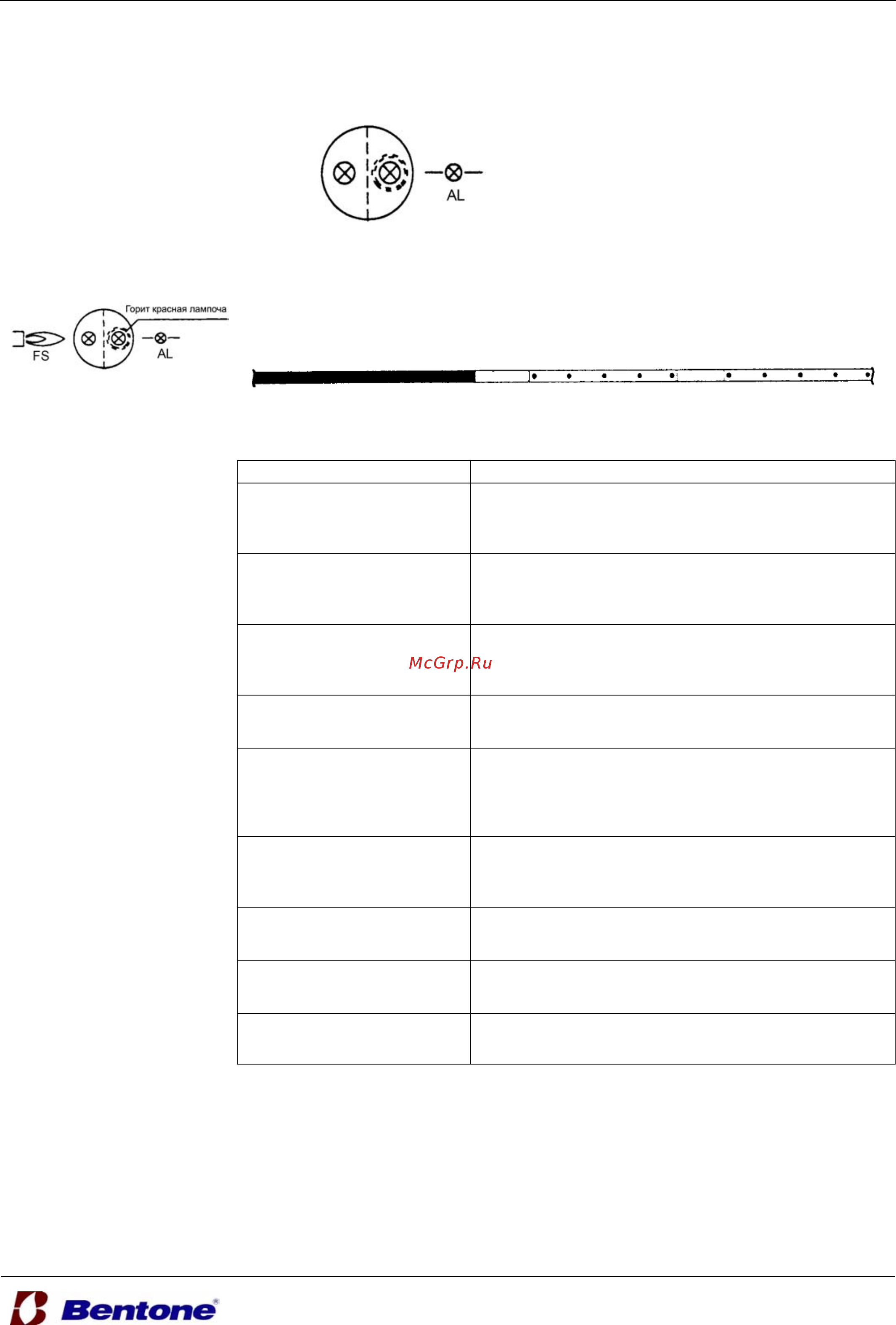

Определение неисправностей управления по индикации блока управления: LMG…
• Перезапуск
Нажмите кнопу перезапуска на 0,5-3 сек.
Принцип действия
• Блок управления горелкой заблокировал
горелку
→ Красный индикатор ошибки включен
• Диагностика
- Ждите > 10 с
- Нажмите кнопку блокировки перезапуска
на > 3 с
- Считайте мигающий код индикатора см.
«Таблицу кодов неисправностей»
При блокировке красный индикатор светится постоянно.
Для определения причины неисправности нужно сосчитать количество миганий индика-
тора следующим образом:
Нажать и удерживать
кнопку перезапуска
Индикатор светится
(подождать > 10 сек) >3 сек. мигающий код промежуток мигающий код
Диагностика неис-
правностей
~3 сек
Таблица кодов неисправностей:
Мигающий код Возможная причина:
2 х
• •
• Не устанавливается пламя в конце «TSA»
- Неисправен или загрязнён электрод ионизации
- Неисправны или загрязнёны клапана
- Горелка плохо отрегулирована
3 х
• • •
• Реле давления воздуха не замкнуто
- Неисправен «LP»
- «LP» неправильно отрегулирован
- Мотор вентилятора не запускается
4 х
• • • •
• Реле давления воздуха замкнуто или внешний источ-
ник света при запуске горелки
- Неисправен «LP»
- «LP» неправильно отрегулирован
5 х
• • • • •
• Внешний источник света во время предварительной
продувки
- Или блок неисправен
7 х
• • • • • • •
• Потеря пламени во время работы
- Плохо отрегулирована горелка
- Неисправны или загрязнёны клапана
- Короткое замыкание между электродом ионизации и
землей
8 …17 х
• • • • • • • •
…
• • • • • • • • • • • • • • • • •
• Не задействованы
18 х
• • • • • • • • • • • • • • • • • •
• Реле давления воздуха разомкнуто во время предва-
рительной продувки или работы
- «LP» неправильно отрегулирован
19 х
• • • • • • • • • • • • • • • • • • •
• Неисправные выходящие контакты
- ошибка установки электропроводки
- Внешнее электроснабжение на выходной клемме
Вовремя определения причин
неисправности горелка забло-
кирована.
- Горелка остается выклю-
ченной
- Исключение: сигнал ста-
туса неисправности «AL»
в клемме 10.
Горелка включается только
после перезапуска.
- Нажмите кнопку переза-
пуска на 0,5…3 секунды
20 х
• • • • • • • • • • • • • • • • • • • •
• Блок неисправен
