ENERTECH Group Company Горелочные устройства
- 20 -
Газовая горелка
Bentone BG400M - 04040601.doc

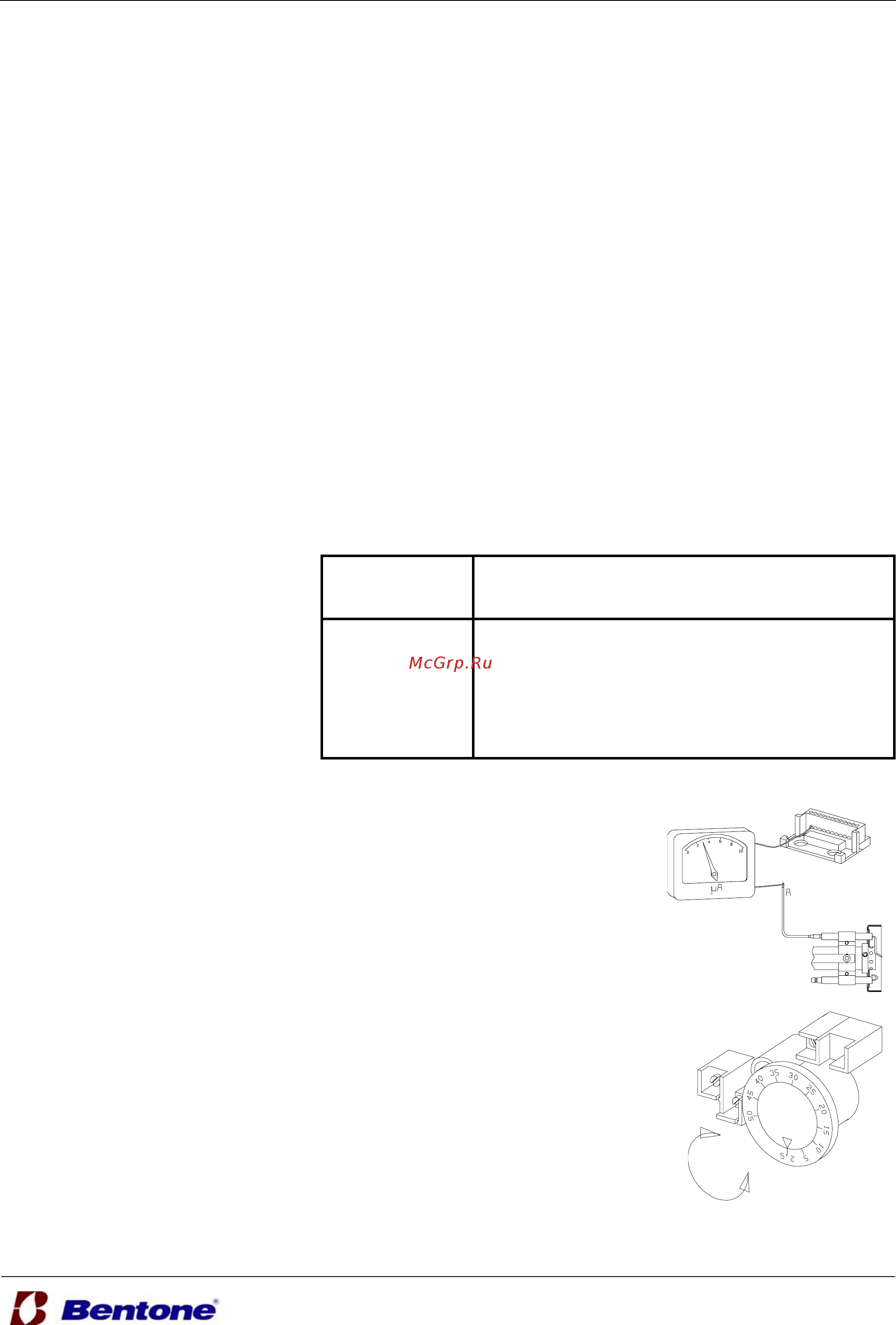

Наблюдение за пламенем и
измерение тока ионизации.
Контроль наличия пламени осуще-
ствляется по принципу ионизации.
Следует измерять ток ионизации
каждый раз при запуске и сервис-
ном обслуживании горелки.
Причиной низкого значения тока
ионизации могут быть токи утечки,
плохое заземление или непра-
вильное положение ио-
низационного электрода в
сопловой сборке. Ток ионизации измеряется с помо-
щью микроамперметра (µA), по-
следовательно включённого в цепь
ионизационного электрода и блока
управления горелкой. Подключите
микроамперметр как показано на
рисунке. Минимальный требуемый
ионизационный ток указан в табли-
це. Все газовые горелки оснащены
многожильным размыкаемым ио-
низационным кабелем, что облег-
чает подключение микроампермет-
ра. Отключите ионизационный кабель
“A” от клеммы блока управления
(см. табл.). Подключите микроам-
перметр последовательно в соот-
ветствии с рисунком.
Реле давления газа.
Регулируемый диапазон:
2.5 - 50 мбар - GW50
5 - 150 мбар - GW150
Настройка реле минималь-
ного давления газа.
Реле давления газа должно реаги-
ровать на низкий уровень давления
газа и отключать горелку. Горелка
снова начнёт работать по достиже-
нии расчётного давления газа.
Снимите предохранительный кол-
пачок. Подсоедините манометр для
измерения входного давления газа.
Задайте входное давление газа,
при котором реле давления должно
срабатывать. Установите значение
этого давления с помощью шаро-
вого крана. Осторожно вращайте
шкалу (см. рис.) до тех пор, пока не
сработает реле минимального дав-
ления. Полученное значение на
шкале должно соответствовать
значению, показываемому мано-
метром. Погрешность шкалы со-
ставляет приблизительно ±15%.
Откройте шаровой кран.
Настройка реле макси-
мального давления газа
(опция).
На горелке опционально может
быть установлено реле максималь-
ного давления газа. Оно должно ос-
танавливать горелку если давление
превышает заданное значение. По-
сле этого горелка может быть пере-
запущена в ручном режиме. (на
блоке управления или на реле мак-
симального давления). Снимите
защитную крышку. Подключите ма-
нометр для измерения заданного
значения газа. Определите при ка-
ком давлении реле должно блоки-
ровать горелку. Поворачивайте ре-
гулировочную шкалу до это значе-
ния. Погрешность шкалы составля-
ет приблизительно ±15%.
Настройка реле давле-
ния воздуха.
Реле давления воздуха должно
отключать горелку, если объём
поступающего воздуха снижа-
ется. При выполнении настрой-
ки вращайте шкалу на реле
давления воздуха в направле-
нии по часовой стрелке. Когда
будет достигнут момент вы-
ключения и горелка прекратила
работу, снимите показания
шкалы измерителя. Затем сле-
дует повернуть шкалу в на-
правлении против часовой
стрелки до желаемого значе-
ния. Выполните повторный
пуск, чтобы убедиться в том,
что значение, заданное на ре-
ле давления воздуха, установ-
лено верно.
Реле давления воздуха.
Регулируемый диапазон:
1 - 10 мбар - LGW10
2.5 - 50 мбар - LGW50
Блок управле-
ния
Клемма на блоке
управления
Минимальный требуемый
ток ионизации
LMG 1
10 µA
LGB 1
10 µA
LFL 24
10 µA
MMI810 2
5 µA
TMG740-3 1
5 µA
Наблюдение за пламенем и
измерение тока ионизации.
Реле давления газа.
Реле давления воздуха.
