Газовая горелка

Bentone BG400M - 04040601.doc

1. ОПИСАНИЕ

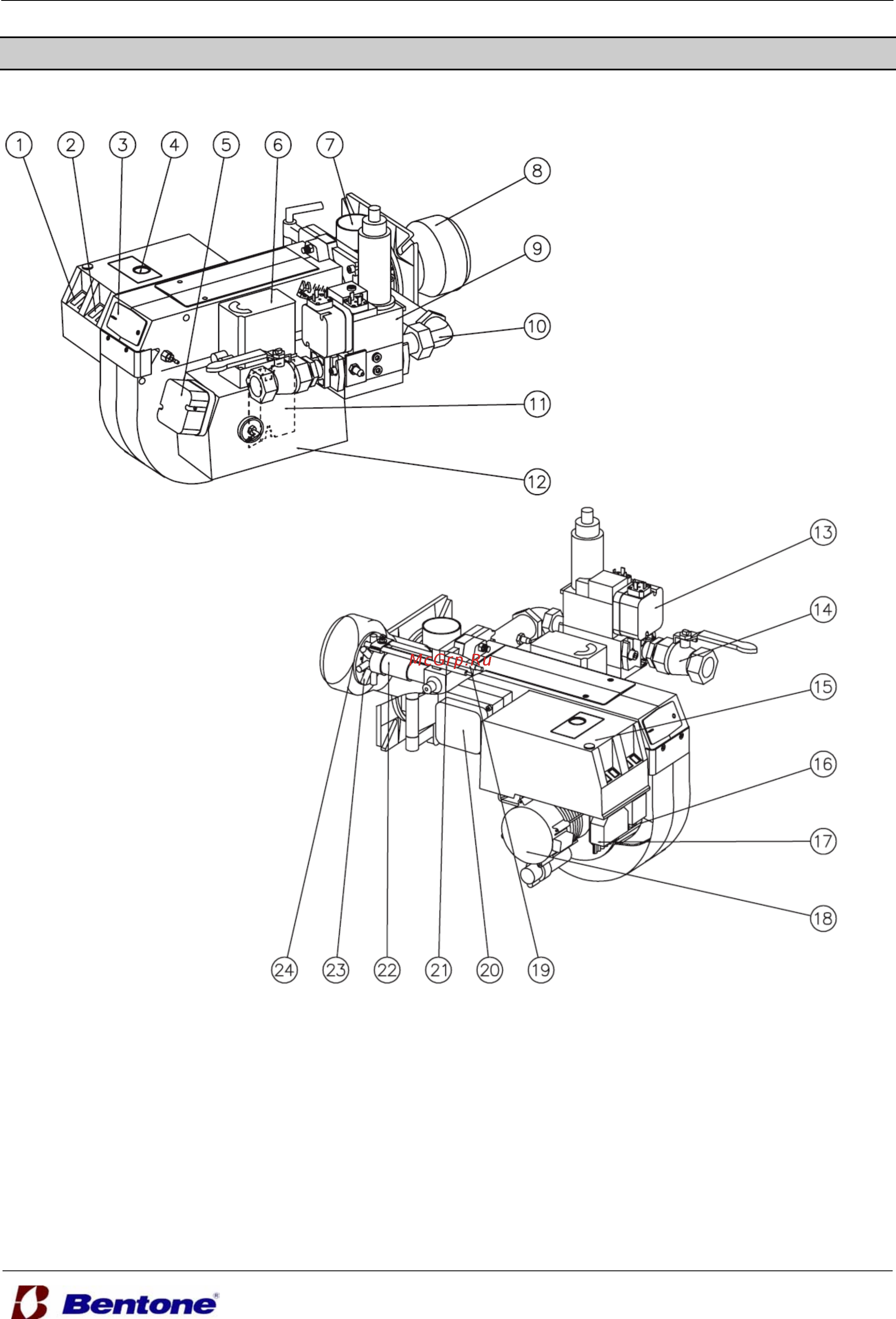

КОМПОНЕНТЫ МОДУЛЯЦИОННОЙ ГОРЕЛКИ

1. Переключатель «увеличение-

уменьшение»

2. Переключатель режима управления

«ручное/автоматическое»

3. Крышка смотрового окошка

4. Кнопка перезагрузки (сброс аварии и

диагностики)

5. Реле давления воздуха

6. Привод воздушной заслонки

7. Регулировка сопловой сборки

8. Труба горелки

9. Мультиблок

10. Газовая линия

11. Воздушная заслонка

12. Воздухозаборник

13. Реле давления газа

14. Газовый кран

15. Блок управления

16. Крыльчатка вентилятора

17. Евроштекер

18. Электромотор

19. Электрод поджига

20. Трансформатор поджига

21. Ионизационный элек-

трод

22. Сопловая сборка

23. Сопла

24. Диск рассекателя
